V-1-2 概要
编制主 fiducial marks 的详细设置步骤如上文所述。这些步骤的概要如下面的流程图所示（图 V-1-5）。在这个流程
图中，设置从在 PCB 图像上用鼠标定义（寻找）第一个 fiducial mark 开始，然后在 TYPE 列表中选择 fiducial
mark选项。接下来，首先设置两个窗口，一个用来定位，一个用来搜索，然后在元器件库内更新这些设置。完成
之后，在 editing 编辑屏幕内点击 OK按钮来保存设置。第一个 fiducial mark点的设置就这样完成了。第二个
fiducial mark点的编制也是从在板上定义/寻找该点并将 TYPE设为 Fiducial Mark开始。之后，调用元器件库内对
第一个 fiducial mark点的设置。然后，更新元器件库并且保存设置。这样，第二个 fiducial mark点的设置也完成
了。最后，整块板上的器件布局和实际（扫描）图像的调整就完成了，即主 fiducial mark 点的设置就完成了。
图 V-1-5:主 fiducial mark 点编制步骤流程图
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
30
V-2 编制次 FIDUCIAL MARK 点
有些情况下，根据状况的不同，例如板子的尺寸和 block 拼板区域，甚至还另外需要一个（或者更多的）fiducial
mark（也就是所谓的次 fiducial mark）。主 fiducial mark点的编制步骤在分节 V-2-1中已做讨论，次 fiducial mark
点的编制将在 V-2-2 分节中描述。并且编制次 fiducial mark所需的一些相关算法和照明光源的设置也将在该节中阐
述。Editing对话框内的图标/选项也将在该节中介绍。
V-2-1 编制次 FIDUCIAL MARK 的步骤
编制次 fiducial mark点的目的是在每块拼板上将检测窗口的位置调整到实际（扫描进来）的图像上。例如，板子的
尺寸非常大，板子的中间部分可能会发生轻微的弯曲，从而导致实际图像布局的扭曲。为了防止这种调整错误的发
生，建议给每块子拼板编制一些次 fiducial mark 点。编制次 fiducial mark点的步骤如下文所述。
第 1步：通常，所有的 fiducial mark 点都具有同样的外形和属性，只是在板上的位置不同。因此，主 fiducial mark
点的设置对编制次 fiducial mark也同样适用，即，首先，指定位置，并且如图 V-2-1所示调用库中保存的设置。
（注意：请参考节 V-1中编制第二个主 fiducial mark的步骤，来获知如何进入编辑对话框调用保存的设置）。然后
为每个次 fiducial mark点更新元器件库，以便将所有的设置保存到数据库内。接下来，点击 OK按钮保存并退出
Edit编辑对话框。

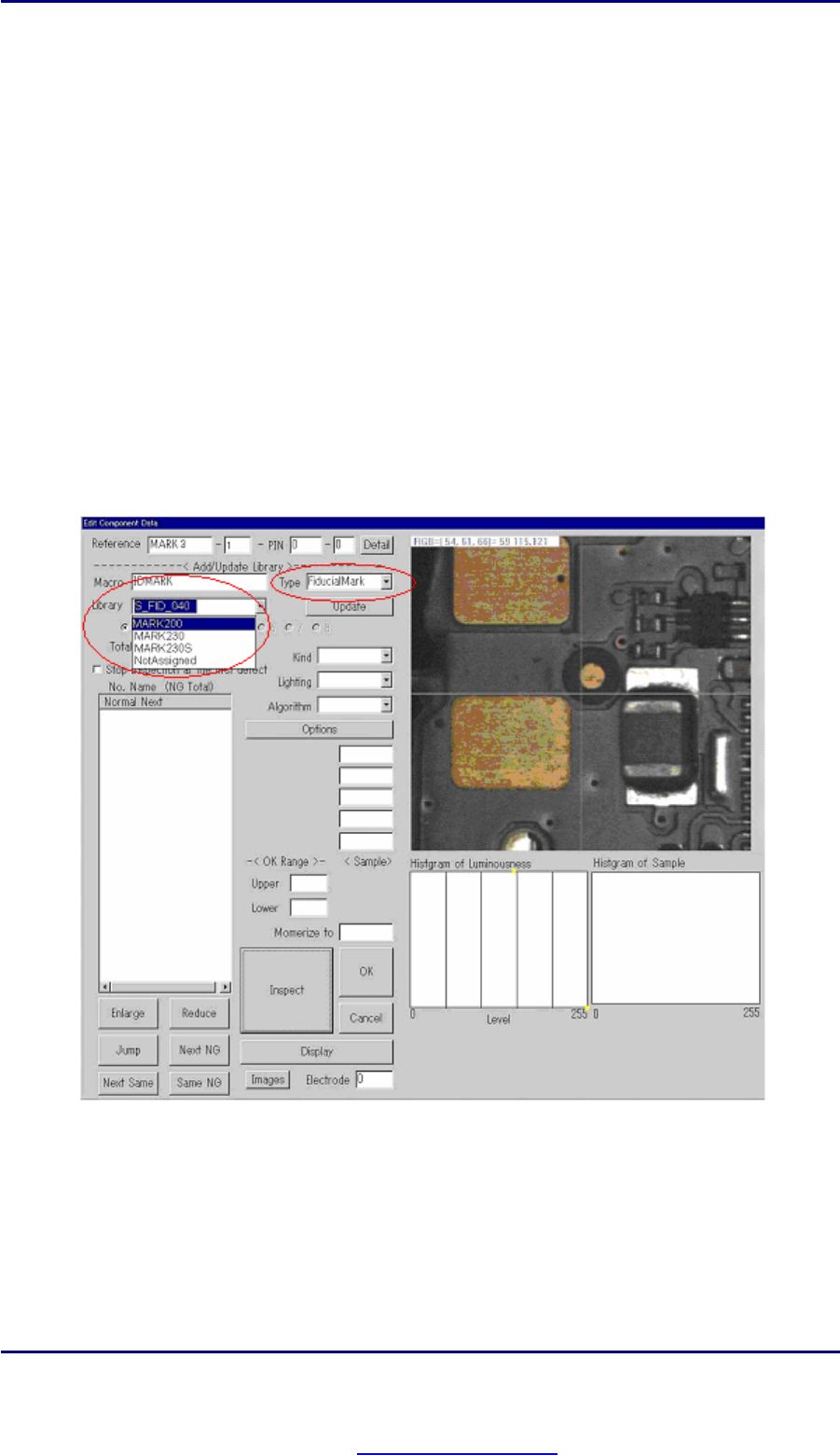

图 V-2-1: 编制第一个次 fiducial mark点的 Edit Component Data对话框
第 2 步：完成了在板上设置次 fiducial mark点之后，将拼板号和子 fiducial mark建立关联。用鼠标左键圈住整块拼
板的所有蓝色窗口。之后，如图 V-2-2所示的 Group Edit 窗口就会显示出来。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
31
图 V-2-2: fiducial mark点分组并与拼板建立关联的 Group Edit 对话框
第 3 步：选中 Fiducial Mark Number 复选框，通过在紧挨其后的空白框内输入 mark点编号来将次 fiducial mark
分组（见图 V-2-2），例如，1 号 Fiduchial Mark 和 3 号 Fiduchial Mark分为同一组。
第 4步：重复步骤 3 来设置每块拼板上的 fiducial mark点。
