编程手册
编程手册 |
59
第二种方法：参考程序库列表 Reference List
>>>料名是一个很重要的数据，它将元器件数据链接到一个合适的检测程序库上。
第二种方法：链接程序库 Link Library
>>>这个功能可以自动生成检测程序库。
使用 Edit Library function 或者 Reference List 功能之后，链接程序库数据和 CAD 文件。
IX-2 程序库的应用和使用
本节覆盖程序库的应用和使用，包括编辑元器件程序库（IX-2-1），将料号和元器件程序库链接（IX-2-2），链接
元器件程序库（IX-2-3）。
IX-2-1编辑程序库
编辑程序库就像管理数据库，在十分需要编制新的检测程式时该功能很有用。编辑程序库的步骤如下所述：

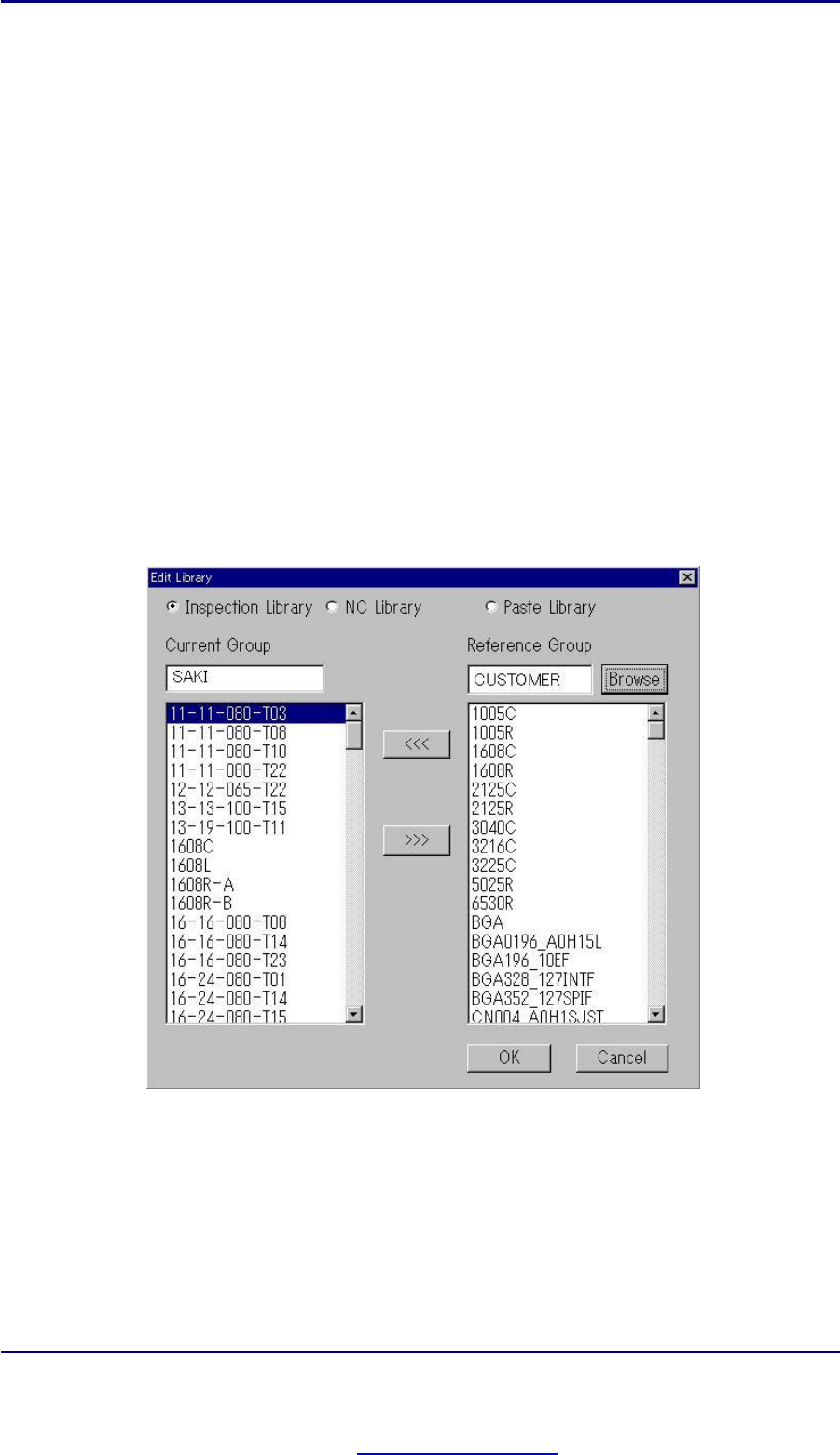

第一步：首先在 Edit 下拉菜单中点击 Edit Library 进入 Edit Library 对话框，如图 IX-2-1所示：
图 IX-2-1: Edit Library对话框.
第 2 步：选择 Edit Library 对话框种选择程序库类型 library type，例如：检测程序库，NC 程序库或者锡膏程序
库。
第 3 步：然后，点击 Browse，并且选择希望的程序库组别 Library Group，选择完毕之后点击 OK。
第 4 步：选择想要的程序库的名称，点[<<<]或[>>>] 来复制到另一组。
[<<<] 按钮･･･添加程序库
[>>>] 按钮･･･删除程序库
第 5 步：编辑完毕后保存设置。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
60
IX-2-2 链接料号和程序库
链接料号和程序库也是数据库管理的一部分，它为检测程式编制提供了一个更友好的用户数据库。
链接料号和元器件程序库的步骤如下文所示。

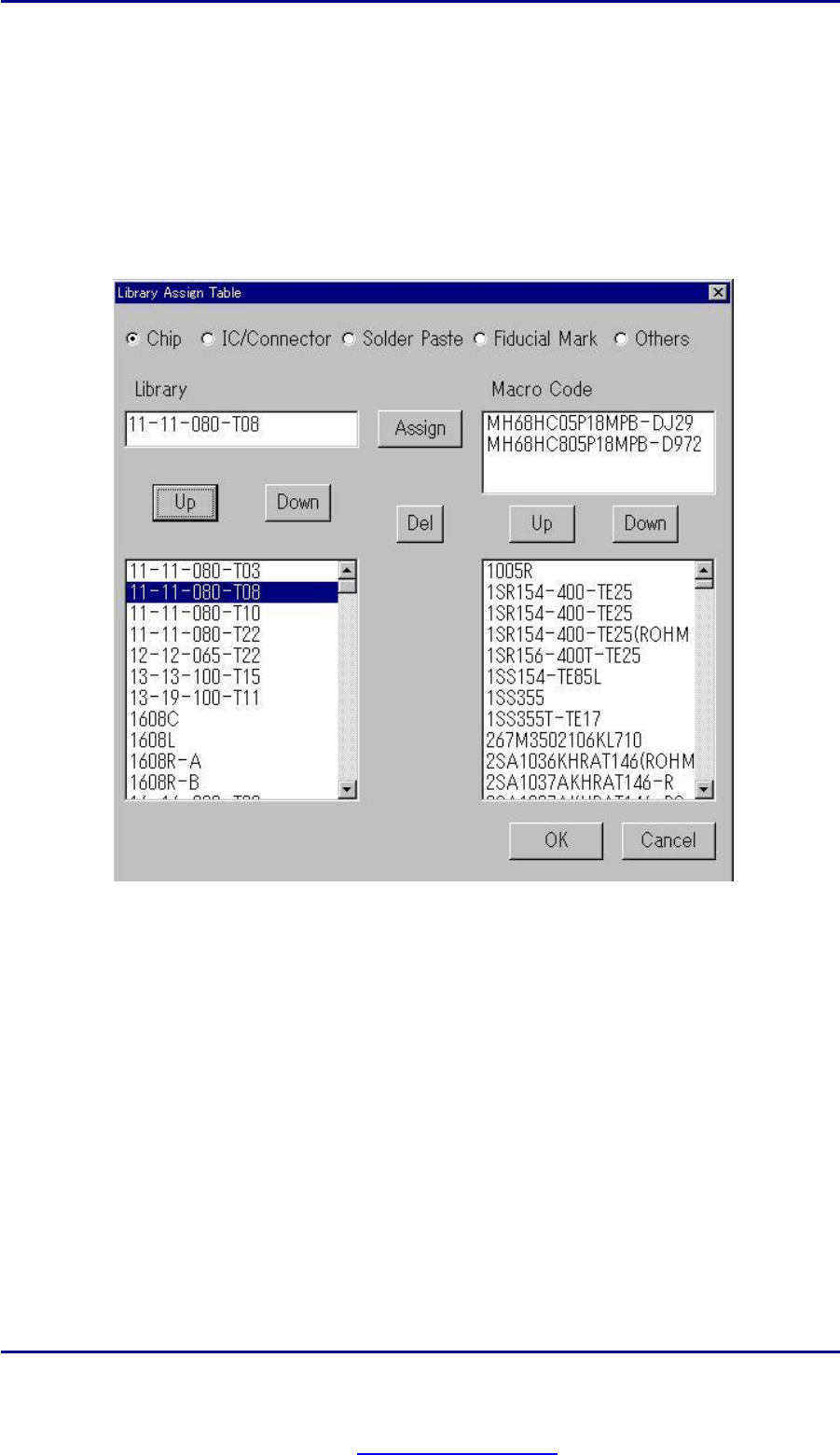

第 1步：在 Edit 下拉菜单中点击 Reference List 进入 Library Assign Table 对话框（见图 IX-2-2）
图 IX-2-2: Library Assign Table对话框
第 2 步：在 Library Assign Table对话框中，选择想要编辑的程序库类型，即，Chip，IC/Connector，Solder
Paste，Fiducial Mark或者 Others等。
第 3 步：在左边的检测程序库列表中选中一个，点击 Up 键把它放到上面的候选框 library中，同时使用它的元器
件的料号会在 Macro-code 候选框中显示。
第 4 步：想加入一个新的料号 Macro-code 进入当前的设置
>>> 在 Macro-code 列表中选中你想加入的名称，点击右边的 Up 键完成.
想从当前的设置删除一个料号 Macro-code
>>> 在 Macro-code候选框中选中你想删的名称, 点击右边的 Down 键完成.
第 5 步：点击 Assign 按钮，就会出现“Update Reference File with Candidate Library and Macro Code” 提示信
息，然后点 OK 确认。
第 6 步：在这个功能里，点击 OK可进行保存。
