(32) Template
(A) 概要
这种算法时使用光亮度的信息来进行图像对比. 它通过用现在的图像和你设定好的样板之间的每一个像素进行对
比，然后计算有多少像素相匹配，计算出他们的重复度.
(B) 设置
注意窗口的尺寸必须是能检测到元器件缺陷时光亮度有变化的位置和大小.
你总共可以设置通过 3 中光亮度设置 3 种样板. (Pattern 1 to Pattern 3)
你可以在参数设置对话框中设置 “SearchRange” 和 “OKRange”
参数
内容
数值范围
单位
注解
L1
光亮度的上限
0 - 255
M1 - M8
[光亮度]
[寄存器]
*1
L2
光亮度的下限
0 - 255
M1 - M8
[光亮度]
[寄存器]
Shift
可以填入寄存器的名称得到相应的校正值.
V1 - V8
[寄存器]
*2
Search Range
搜索的范围根据元器件的大小设置 (但搜索范围越
大时间就越长)
0 -
[像素个数]
*3
Sample
和样板之间的重合度
0 - 100
[百分比]
OK Range
允许的范围
0 - 100
[百分比]

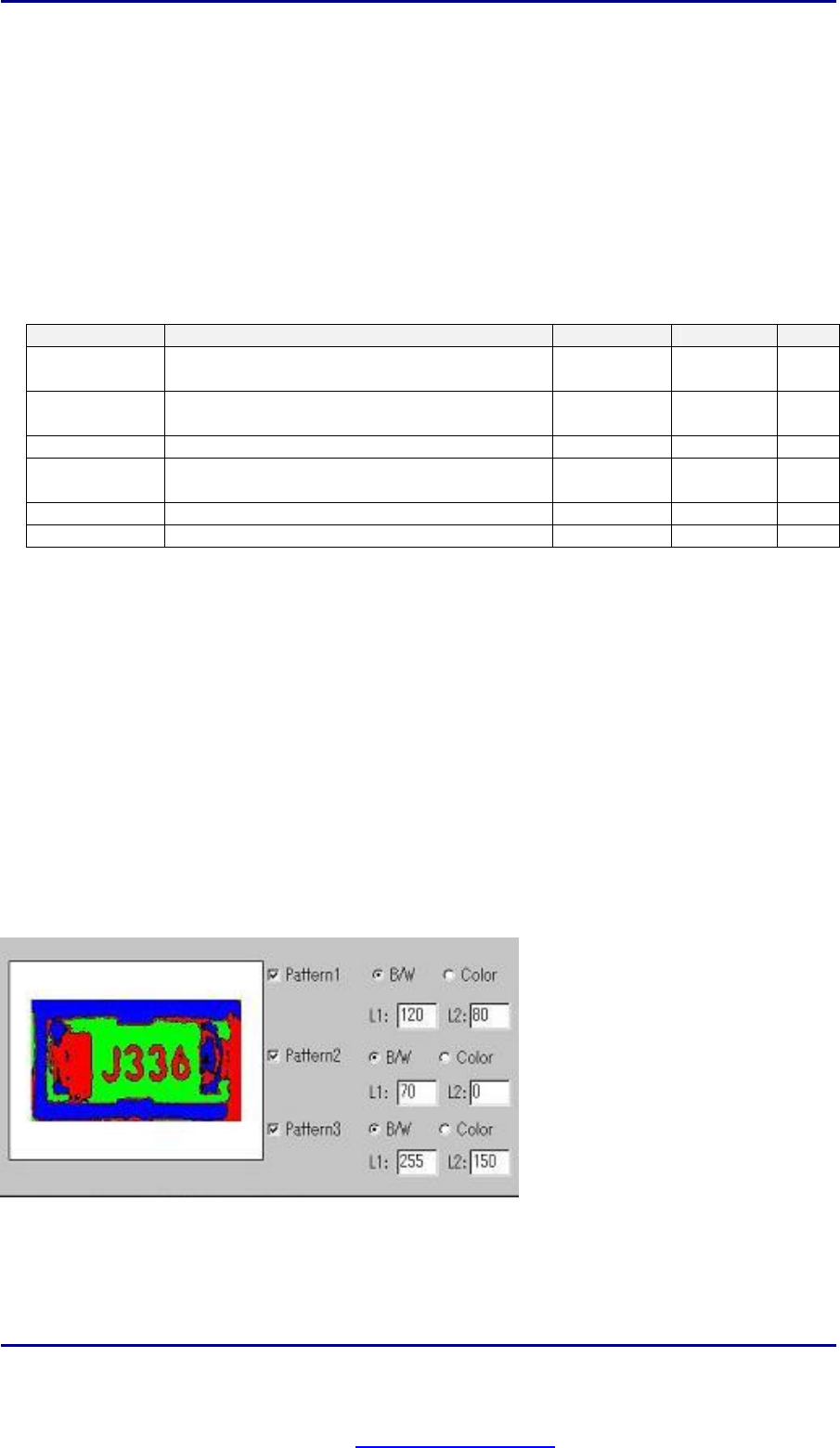

如果你设定好了各种样板，他们会用以下的颜色表示出来.
Pattern1 ： Red
Pattern2 ： Green
Pattern3 ： Blue
(*1) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.
(*2) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.
(*3) 通常设为： 5 – 10
(C) 内部处理的说明
(When "Set Binary Image on Upper/Lower Level" button of [OPTION] dialogue box is ON.)
Template 通过用现在的图像和你设定好的样板之间的每一个像素进行对比，计算出他们的重复度。然后和你设定
的范围对比是否通过
样板显示窗口
想显示样板的的图像, 请双击样板图区. 但你每次检测不同的元器件时，都会有他们各自的图像显示在这个区域。
请注意不要把这些图像存入检测程序库，要不你就会失去原来设好的样板.
