编 程 手册 编 程 手册 | 119 ( D ) 检测 参 数 设 置示 例 《 例 子 》 ○ ： O K 的 引 脚 ○ ： N G 的 引 脚 Le v e l 1 Le v e l 2 Lead L e ng t h S h i ft S o l de r B r i gh t ne ss U ppe r Lo w e r 255 90 900 0 100 500 430 LL R ange S h i ft R ange N…
编程手册
编程手册 |
118
(*1) 推荐设置：Level1=255, Level2=90
(*2) 推荐设置：90
(*3) 推荐设置：150 [μm]
(*4) 推荐设置：100 [μm]
(*5) 推荐设置：No Solder Sample－10 [%]
(*6) 推荐设置：Dryjoint Sample－10 [%]
(*7) 推荐设置：Copper Sample－10 [%]
(*8) 推荐设置：Dust Sample+10 [%]

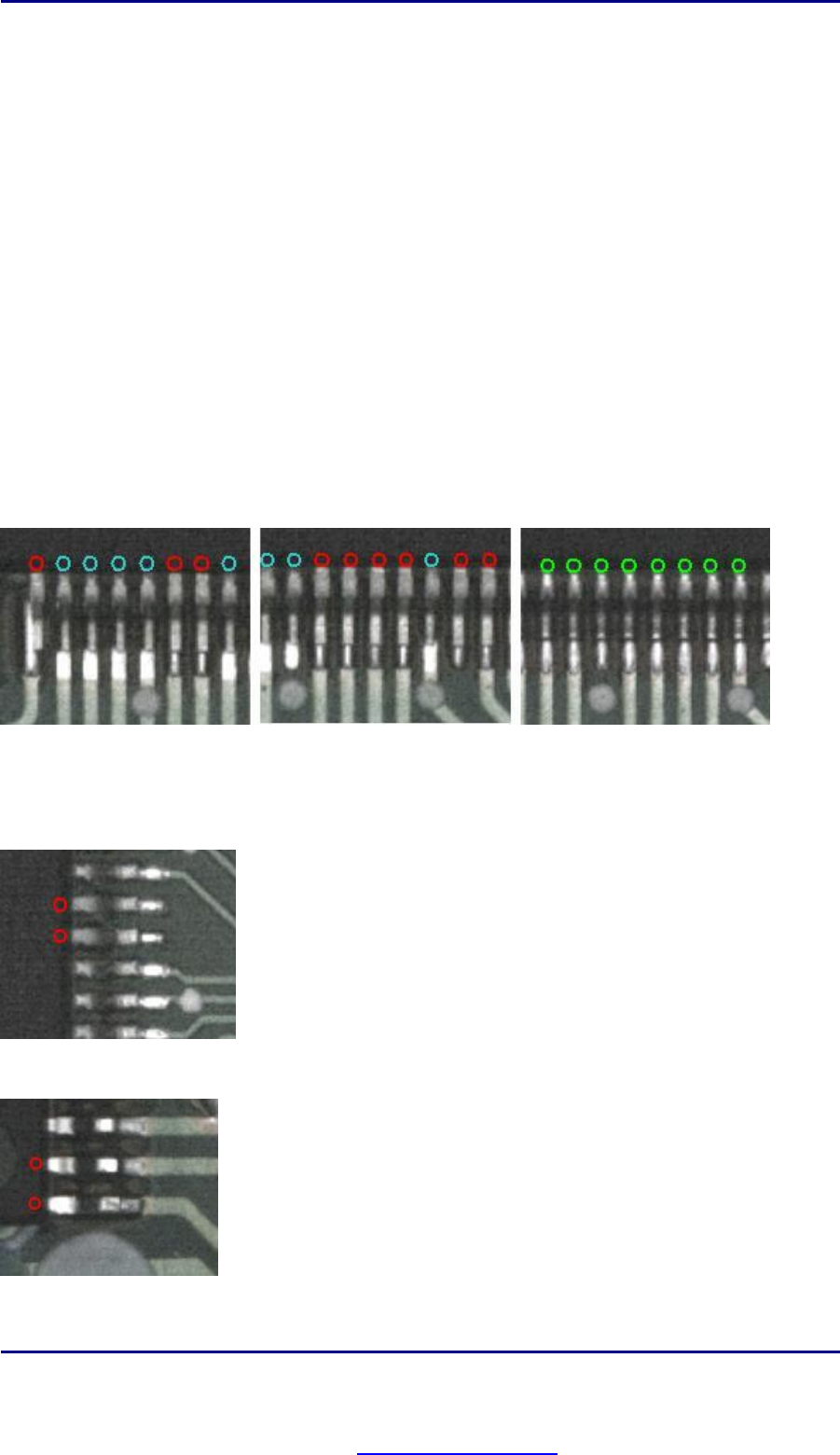

(C) 内部处理过程
虚焊 Dryjoint时， IC 的引脚没有被焊在焊盘上，所以在 top lighting下非常亮，当引脚亮度取样值大于设置值时，
就被判为 NG。当取样值在上下限之间时，程序会检测虚焊的范围 ( 当取样值小于下限，程序不会检测虚焊的范
围)。
↑ 在以上的情况中, Level1 and Level2 设置 ○ 的引脚的亮度。
○ 的引脚必然判为 OK ， ○ 的引脚必是 NG。
当很难检测或区别 ○ 引脚和 ○引脚时 ，把 OK Range 调整为把这两种引脚都判定为 OK。这样，检测结果就是由
蓝色的 Pad 窗口作出。
↑ 在以上情况，很难根据图像来判断引脚位置，所以将 ○ 类型的引脚设为 NG.
↑在以上情况，很难根据焊锡膏和引脚的亮度来判断，这时是以引脚的长度判断 OK或是 NG.
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
119

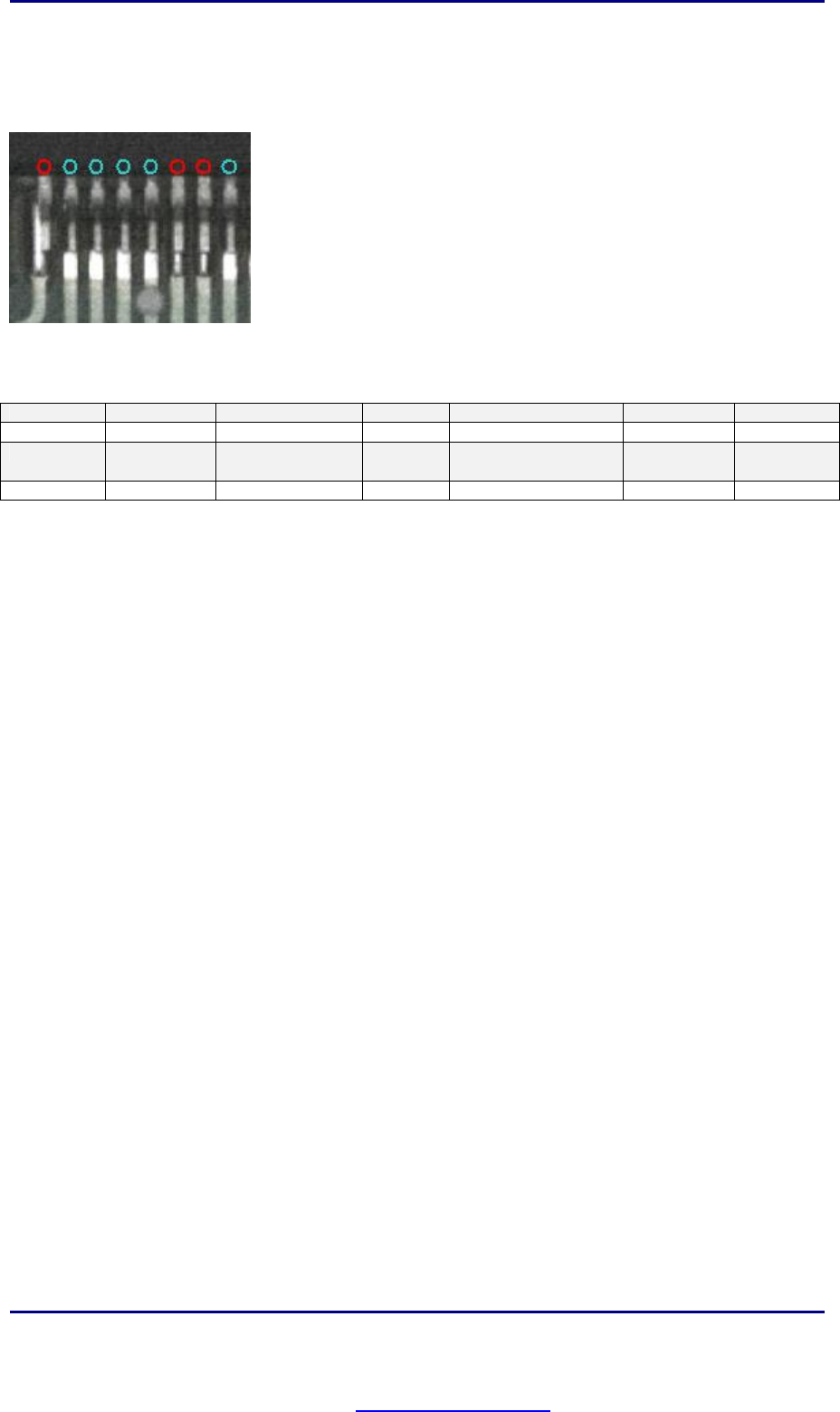

(D) 检测参数设置示例
《例子》
○：OK 的引脚
○：NG 的引脚
Level1 Level2 Lead Length Shift Solder Brightness Upper Lower
255 90 900 0 100 500 430
LL Range Shift Range
NOSolder Range
Dryjoint
Range
Copper Range Dust Range
-
155 100 0 50 45 20 -
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
120
(101) Mem1 + Mem2 / (102) Mem1 - Mem2
(A) 概要
在内存中完成两个寄存器中数值的相加（或相减）.
(B) 设置
参数
内容
数值范围
单位
注解
Memory1
已经存有数值的寄存器的名称
M1 - M8
[寄存器]
Memory2
/ Vector2
已经存有数值的寄存器的名称
M1 - M8
[寄存器]
-
-
Sample
两个数相加的加的结果
OK Range
根据具体情况设置参数
0 - 255
[光亮度]
(C) 检测参数设置示例

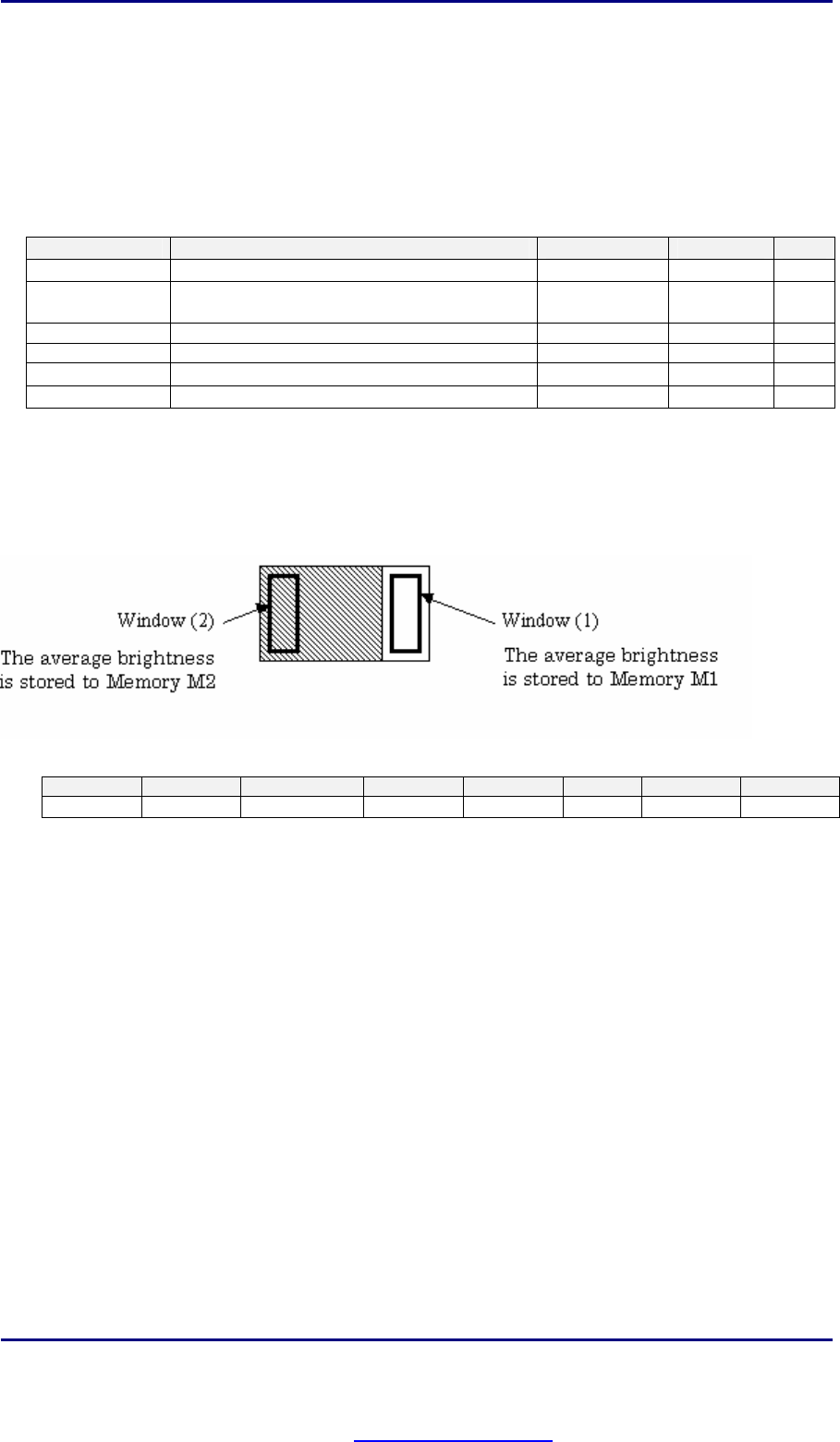

这个例子使用了 "M1-M2" 的算法来检测元器件的极性.
当然再用这个算法之前，必须有两个窗口分别放在元器件本体上的两端使用"Average"算法，把得到的数值分别
存入 M1 ，M2 两个寄存器中. 这样在这里把它们两个相减, 如果极性对的话, 计算结果应"Sample" 大于 0. 但如果
反了的话, 结果就会小于 0. 你可以参照下面的窗口位置和参数设置
NG Type Lighting Algorithm Memory 1
Memory 2
- OK-Upper
OK-Lower
Polarity Side Light
M1-M2 M1 M2 - 255 1
