编 程 手册 编 程 手册 | 53 V I I - 3 O CR 的内 幕 / 内 部 处 理过 程 O CR 算法 比 较 采 样 数 据 （ 用 户 定义 的保 存 在 检 测程 式 中 的图 像 ） 和 识 别 数 据 （ 检测 过 程中 采 集 到 的图 像 ） 中的 字 符 ， 并且 也 计 算 相 同 的 字 符 数 目 。 OK 情况 的 定义 ， 即 ， 当 采 样 和 参 考 字 符 图 像 中的 所 有 字 符 完…
编程手册
编程手册 |
53

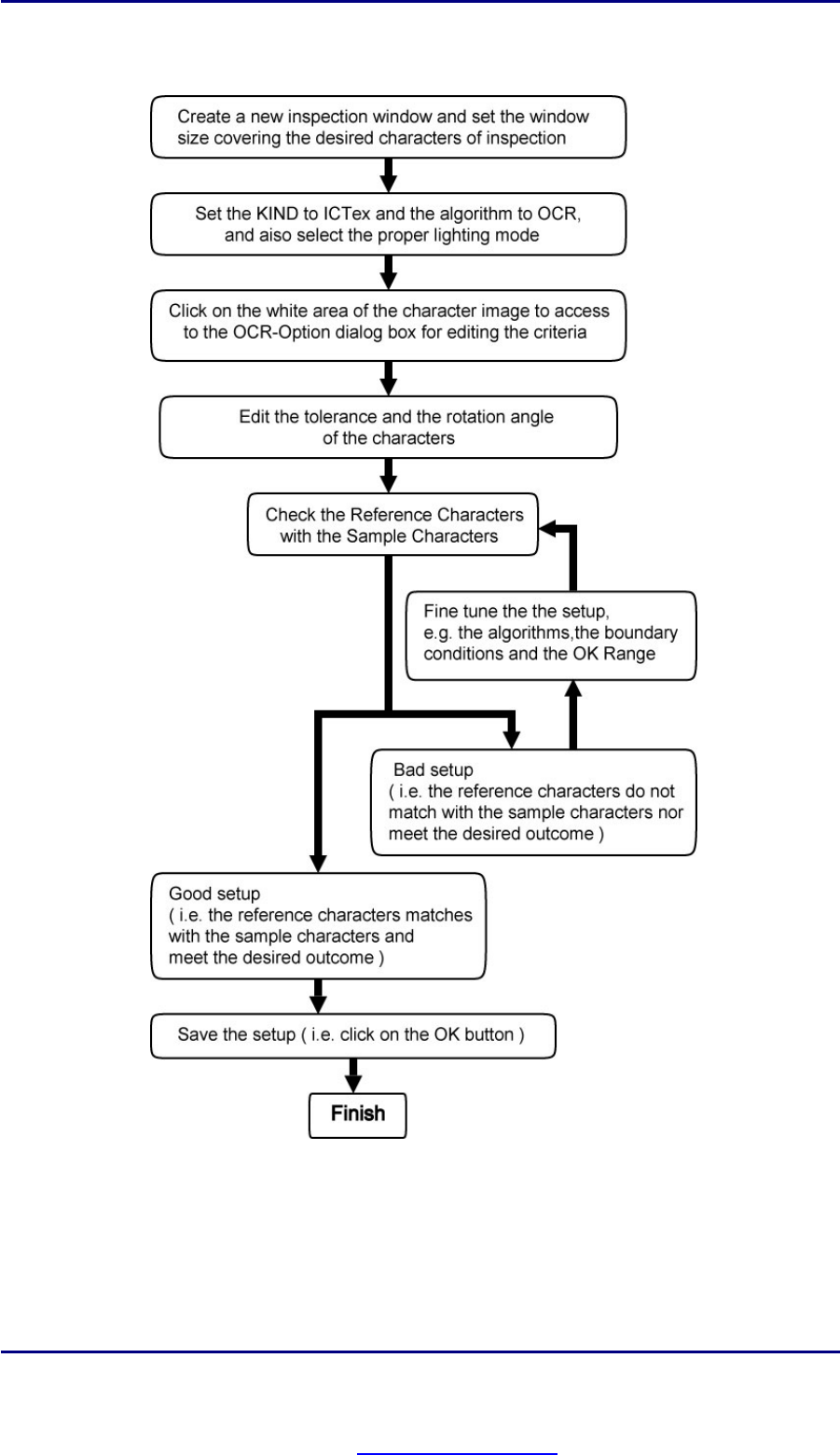

VII-3 OCR 的内幕/内部处理过程
OCR算法比较采样数据（用户定义的保存在检测程式中的图像）和识别数据（检测过程中采集到的图像）中的字
符，并且也计算相同的字符数目。OK情况的定义，即，当采样和参考字符图像中的所有字符完全一样时，认为是
OK。NG 情况的定义，即，当采样和参考字符图像中的字符不是全部一样时，认为 NG。图 VII-3-1 中给出了 OCR
字符匹配如何完成的例子。在第一个例子中，通过 OCR判断，识别出来的字符图像仅有 80％匹配，而第二个例子
中显示 100％匹配。

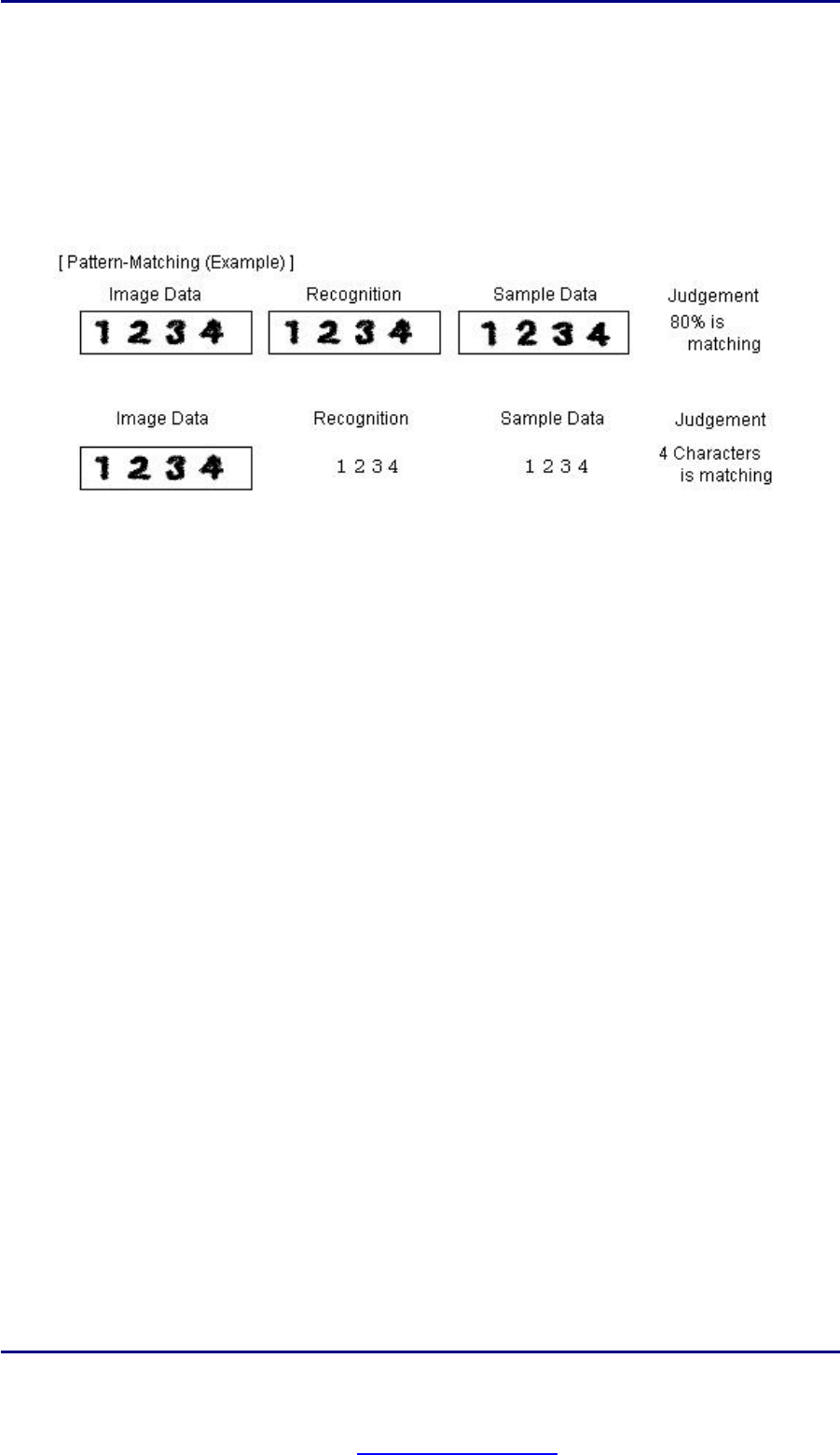

图 VII-3-1: OCR 图像匹配示例
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
54
VIII 标记设定
本章包括 2个主要部分的内容，它们分别是本机器上可获得的记号类型和标准记号和可选记号标绘的设置步骤。在
不良板上标绘信息对于有效的缺陷控制是十分重要的。PCB板上的记号（标记）提供了快速有效的缺陷识别和判定
方法。节 VIII-1中给出了系统中能够获得的记号类型的总的情况。节 VIII-2中给出了标准记号和可选记号的设置步
骤。
VIII-1 记号类型
墨水记号被认为是缺陷管理的标准设备。它提供快速缺陷识别以及高重复工作速度。此外，缺陷源可被有效地确定
和有效地修复。系统中有 6种记号类型，将在下表种描述。
Ink Marking is considered as standard equipment for defect management. It provides fast defect recognition and
also high rework speed. Furthermore, the defective source can be determined efficiently and hence fix/correct the
defective source efficiently. There are 6 marking types available on this system, which are described with the
table below.
表：QA /BF系列机器上的记号类型
类型
组别
名称
描述
标准记号
Standard Marking 在不良的元器件上做标记。
给不良的元器件做标记
XY Marking
(XYMARK)
做一个箭头标记指出不良元器件的位置。
OK Marking
(OKMARK)
给没有缺陷的电路板做标记。
给印刷电路板 PCB 做
标记
NG Marking
(NGMARK)
给有缺陷的电路板做标记。
给 fiducial Mark 做标
记
Alignment Error
(MARKERR)
在机器检测 fiducial Mark失败时，在显示器上
显示“MARK”来向用户/操作员发出警告，并
且检测将不能继续。
给缺陷过多的电路板做
标记
NG limit over
(LIMITERR)
如果电路板上的缺陷数已经超过用户设定的极
限，将显示一条 LIMITERR 信息，并且不在
PCB 上作任何标绘。
OKBLOCK 给好的拼板做标记。
给每块拼板做标记
NGBLOCK 给不好的拼板做标记。
在电路板上标绘字符
选择性记
号
PLOT Number
(PLOTNUM)
在电路板上标绘字符。
VIII-2 不同标绘记号的设置步骤
不同标绘记号的设置步骤将在本节描述。主要有 3种不同的标绘记号，它们分别是标准记号，可选记号和标绘数字
记号。
VIII-2-1讨论标准记号的设置步骤，VIII-2-2讨论可选记号的设置步骤，VIII-2-3讨论标绘数字记号的步骤。
VIII-2-1 设置标准记号
标准记号主要有 3种状态，它们分别是：
i. 初始化设置，在缺陷元器件的中心标绘记号。
ii. 附带可选记号“XY Marking”的标准记号，做一个箭头标记指出不良元器件的位置。
iii. 不同位置上的标准记号，在缺陷元器件的位置上标绘记号。
设置标准记号的步骤如下所述:
