编程手册
编程手册 |
114
(36) Paste Rect ( 适合所有的机型)
(A) 概要

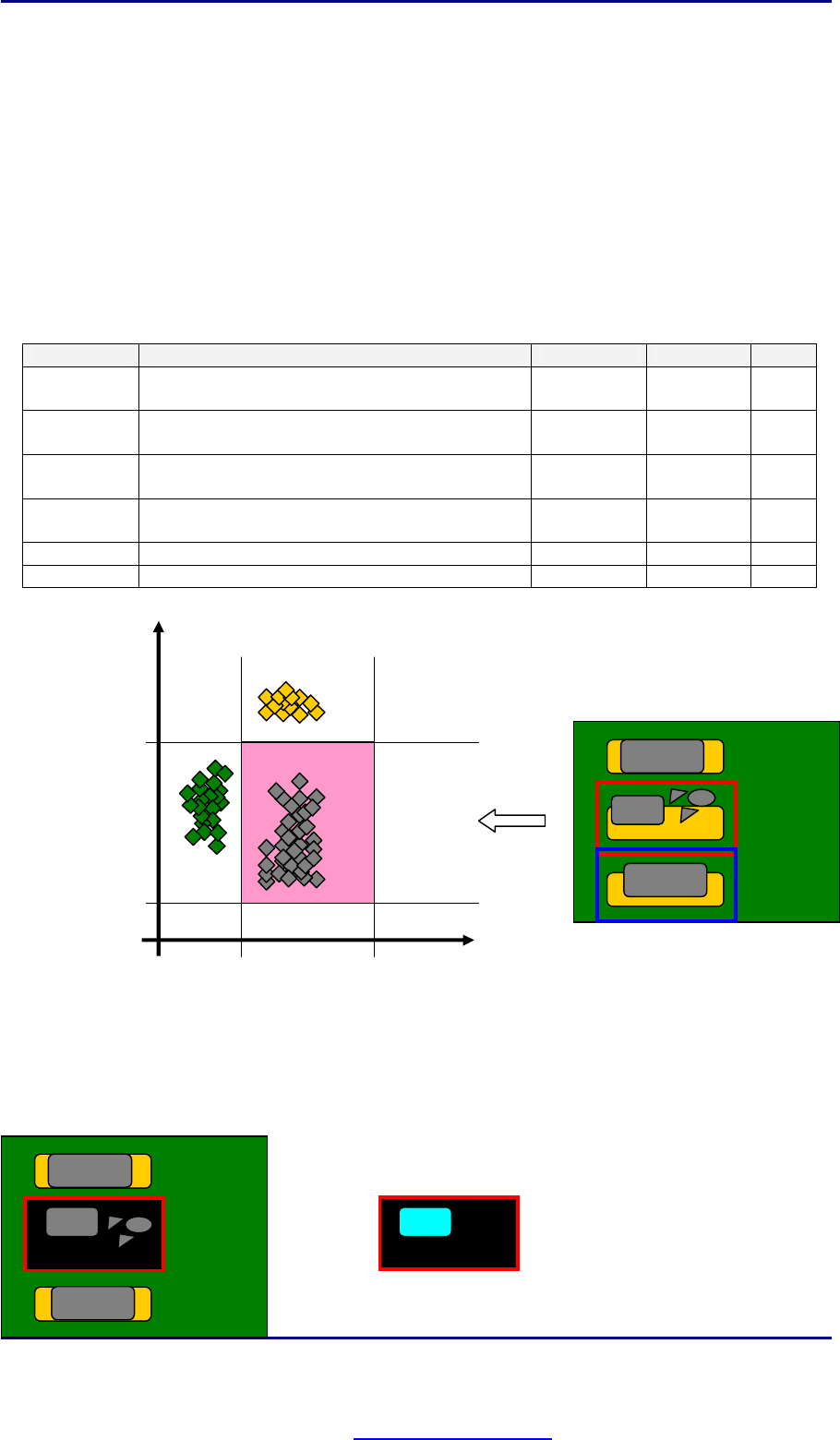

我们机器会在 top light 和 side light 光线下得到两张图像. 因此每一个像素在两张图像上都会有两种光亮度. 在下面
的 figure-1 中,你可以看到每个像素的 side light 和 top light 的光亮度在坐标系中的表示.首先, Paste Rect 算法会选
出所有符合条件的像素. 然后, 这些像素的区域会显示出来见 Figure 2. 会自动的选择一块面积最大的区域见 Figure
3.它能识别一个方形的面积见 Figure 4. 计算结果就是这个区域的面积占整个窗口的百分比.同时他还会搜索出这个
区域的中心和窗口的中心偏移量，可以把它存入寄存器见 Figure 5. 所以你可以同时检查区域的面积和位置的偏移
量.
(B) 设置
参数
内容
数值范围
单位
注解
Top min
在 Toplight光线拍出的图像上设定想要检测区域光
亮度的下限
0 - 255
[[光亮度]
Top max
在 Toplight 光线拍出的图像上设定想要检测区域光
亮度的上限
0 - 255
[光亮度]
Side min
在 Sidelight光线拍出的图像上设定想要检测区域光
亮度的下限
0 - 255
[光亮度]
Side max
在 Sidelight 光线拍出的图像上设定想要检测区域光
亮度的上限
0 - 255
[光亮度]
Sample
这个区域的面积占整个窗口的百分比
0 - 100
[百分比]
OK Range
允许的范围
0 - 100
[百分比]
(C) 内部处理过程
Figure-2
Figure-3
Top Light
Side Light
Top Max
Top Min
Side Min
Side Max
Figure-1
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
115
(D) 检测参数设置示例
通常使用: 锡膏不够或元器件偏移.
良好的样板 = 上图中的蓝色窗口
NG
Type
Lighting Top
min
Top
max
Side
min
Side
max
Shift OK-
Upper
OK-
Lower
Sample
Adjust
Top
Light
0 150 80 150 0 60 30 35

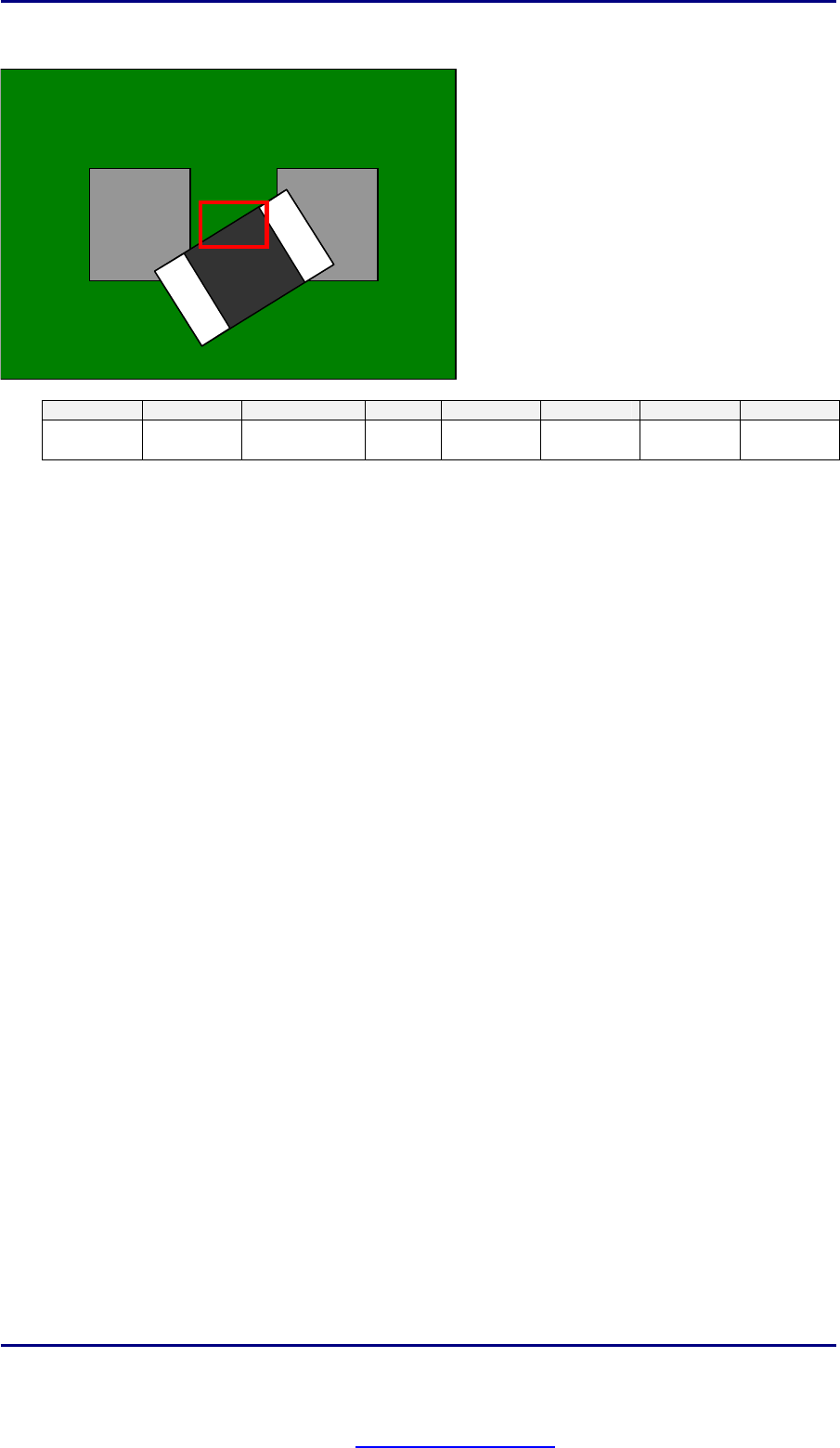

缺陷的样板 =上图中的红色窗口
NG
Type
Lighting Top
min
Top
max
Side
min
Side
max
Shift OK-
Upper
OK-
Lower
Sample
Adjust
Top
Light
0 150 80 150 0 60 30 15
Figure-4
Figure-5
