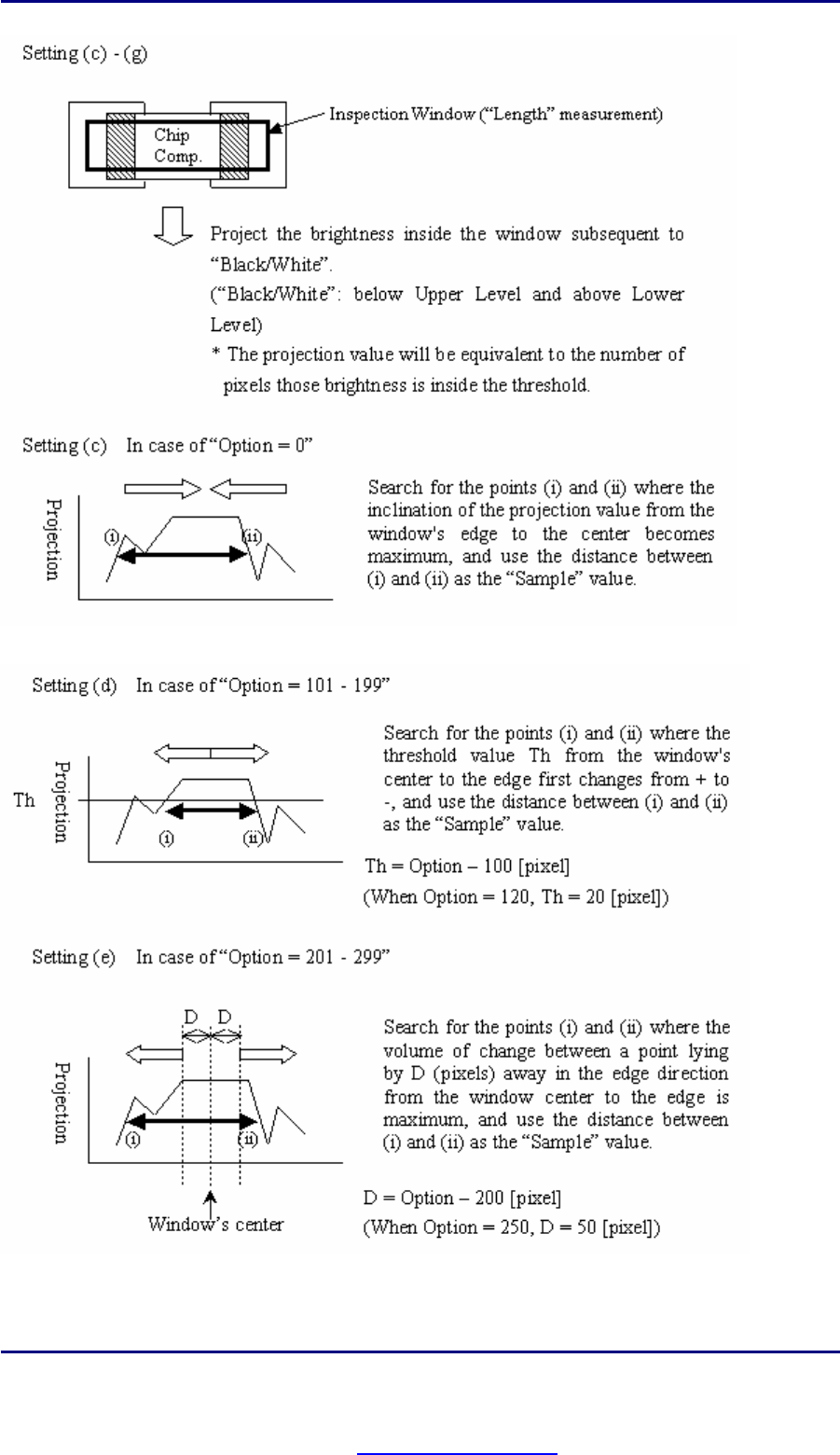

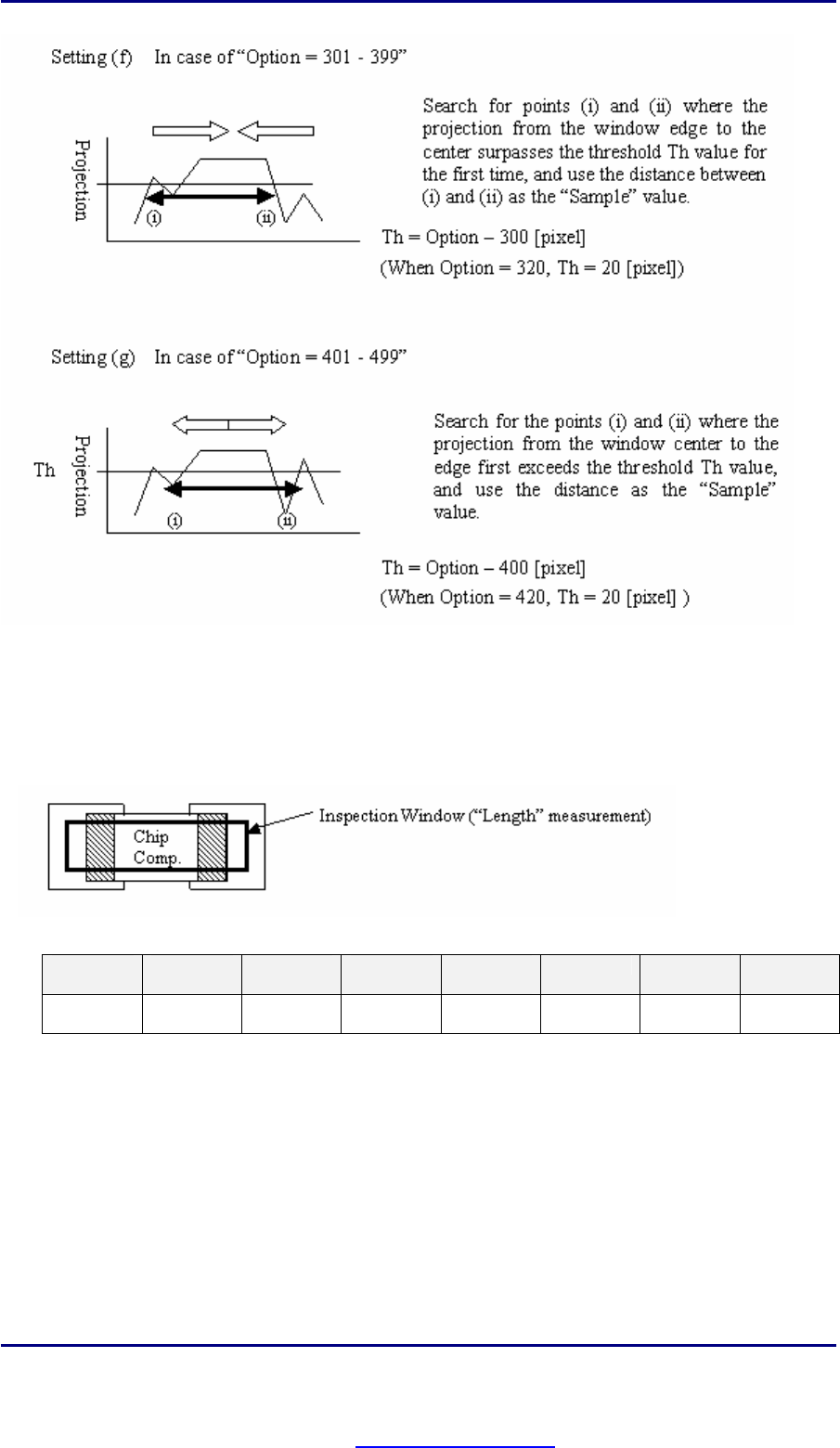

编 程 手册 编 程 手册 | 71 ( D ) 检测 参 数 设 置示 例 下 面有 用 " L e ng t h" 算法 来 检测 元 件 " M i s s i ng" 的例 子 N G T y pe L i gh t i ng A l go r i t hm U pper Le v el Lo w er Le v el O K - U p per O K - Lo w er M i s s…
编程手册
编程手册 |
72
(6) Compare
(A) 概要
"Compare" 算法要用到两个连续的窗口. 在上面的窗口叫做 1
st
window, "Compare"算法会计算 1
st
window和 2
nd
window 内亮度平均值并得出它们的差.计算的条件和计算的结果都由 1
st
window 设定和列出..
(B) 设置
内容
参数
1
st
window 2
nd
window
值域
单位
备注
Level1 (Not used) (Not used)
Level2 (Not used) (Not used)
Option (Not used) (Not used)
Shift
偏移当前检测窗口. 偏移当前检测窗口.
V1 - V8 [Memory] *1
Sample
( 1
st
window中的亮度平
均值)
- ( 2
nd
window中的亮度平
均值)
(Not used) -255 - 255 [Gradation]
OK Range
检测的合格上下限.
(Not used) -255 - 255 [Gradation]
(*1) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.
(C) 内部处理过程
BF 得出 1
st
window亮度平均值减去 2
nd
window亮度平均值的差值.
(D) 检测参数设置示例

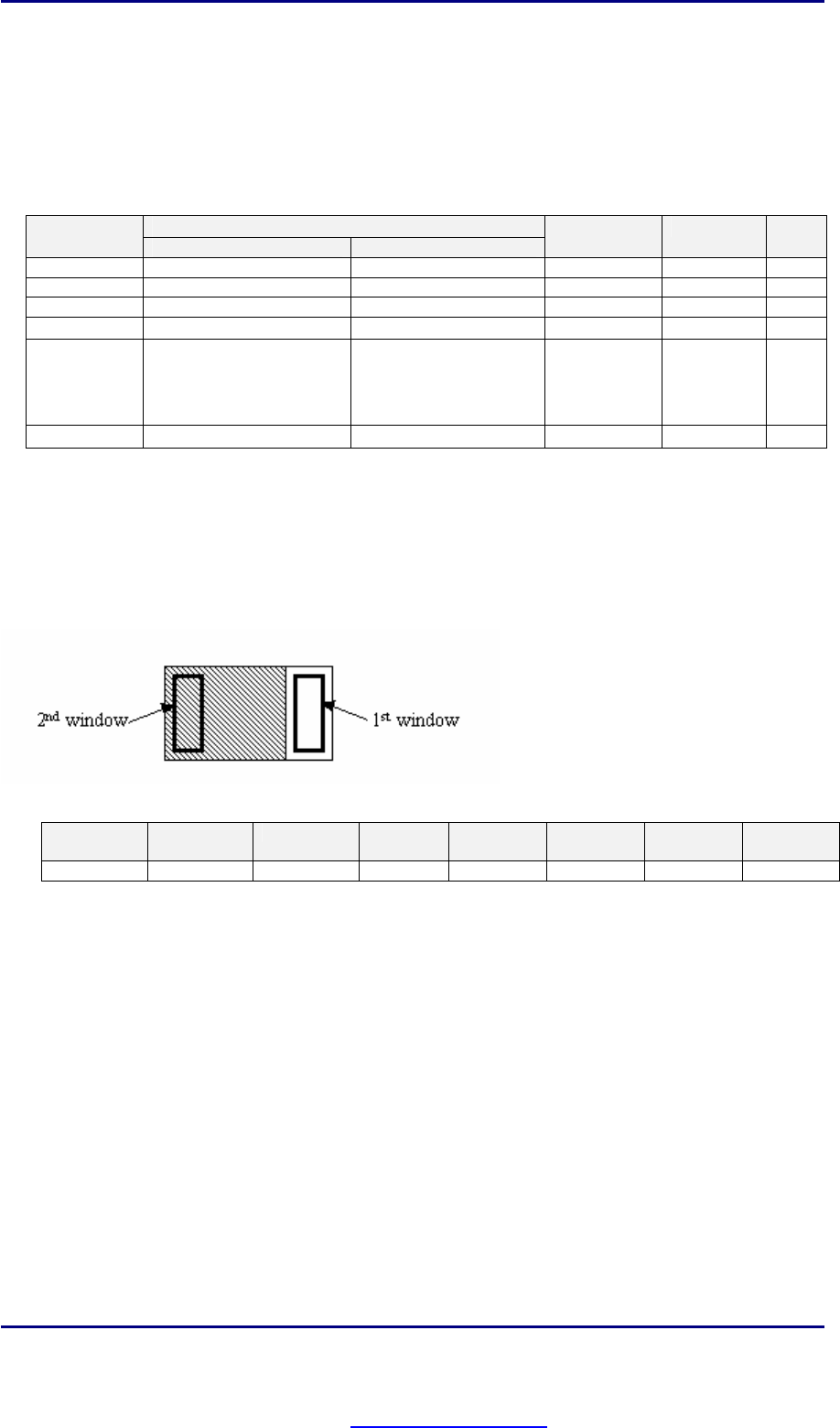

这是一个利用电容两端电极亮度差来判断电容极性的例子.
NG Type Lighting Algorithm Upper
Level
Lower
Level
OK-Upper
OK-Lower
Polarity Side Light Compare - - 255 1
(备注:) "OK-Upper" 和 "OK-Lower"的值如下:
* 当 1
st
window的亮度平均值 > 2
nd
window的亮度平均值
-> "OK-Upper" = 255 ; "OK-Lower" = 1
* 当 1
st
window的亮度平均值 < 2
nd
window的亮度平均值
-> "OK-Upper" = -1 ; "OK-Lower" = -255
