例子中（如图 V-1-1 所示），Kind 设成 Adjust，Algorithm 设成 Circle（见图 V-1-1）。Adjust 激活系统来定位
（在坐标上）检测目标，Circle算法提供一个对于圆形 fiducial mark 十分实用和有效的圆形窗口。照明光源选择
sidelight侧面光源，因为在这个例子中，这种光线能给出 fiducial mark的清晰锐利的图像。请注意将窗口的大小要
设置的和 fiducial mark 的大小相当，但请绝对不要移动窗口上的图像，移动图像上的窗口将导致系统错误的定位。
第 4 步：要设置一个更为精确的 fiducial mark，建议另外加一个窗口用于定位。本节中所示的例子用来创建第二个
检测窗口，Area 窗口（请见图 V-1-2）。

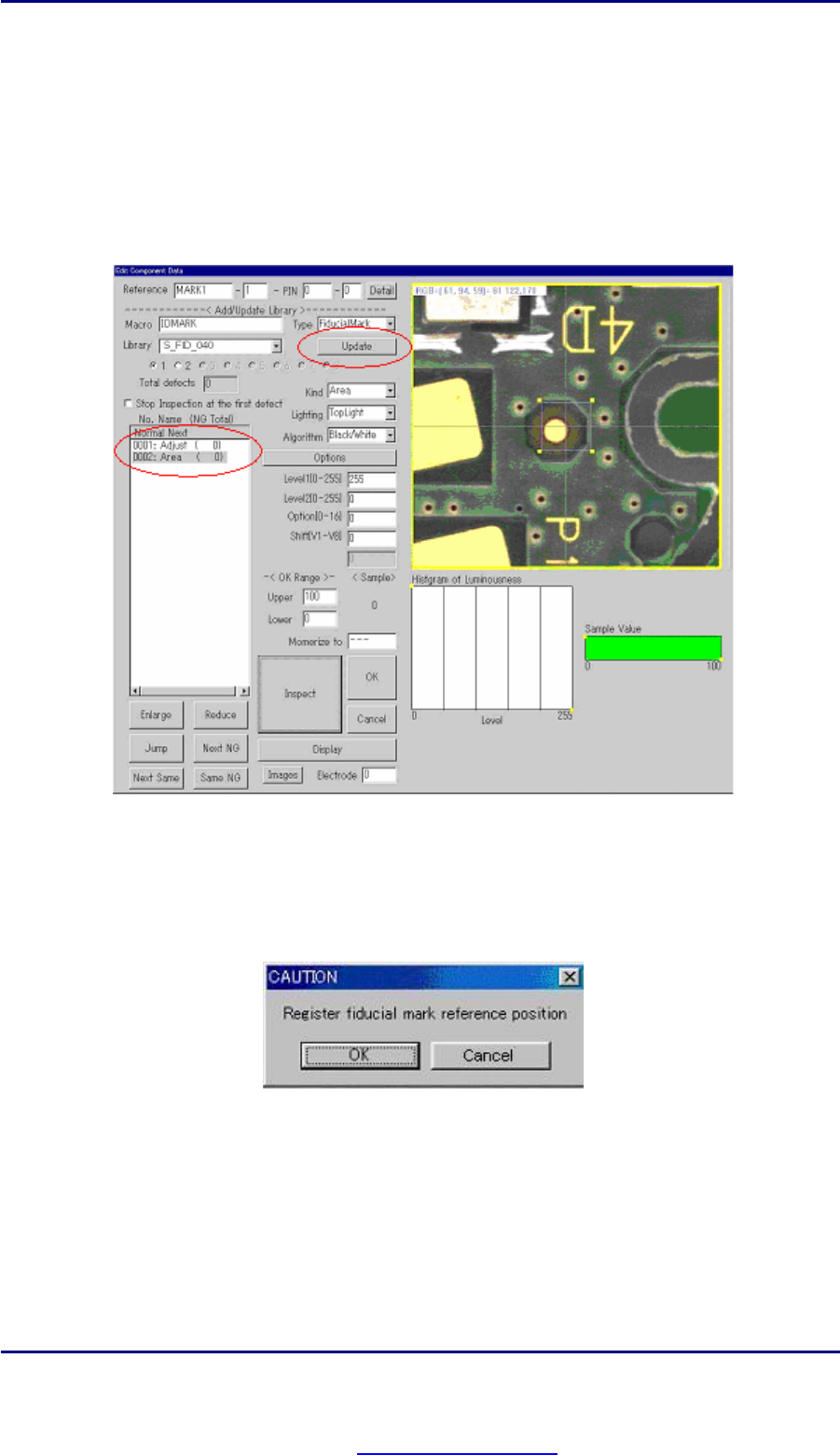

图 V-1-2: 设置第二个窗口，Area 窗口用于设置一个更为精确定位的 fiducial mark
第 5步：最后，点击 Update 按钮（见图 V-1-2）来更新 Figure Library（元器件库），随后弹出一个对话框，然后
点击 OK按钮来将第一个 fiducial mark的设置更新到元器件库内。完了后，将出现另一个如图 V-1-3所示的对话
框。（注意：如果点击 CANECEL 按钮将返回 editing 编辑页面并对先前的设置不作保存，在元器件数据库内也不
作更新。）
图 V-1-3:点击 Update 按钮后出现的 CAUTION提示对话框
注意：关于库的更多内幕
/
细节，请参见第
6
章
第 6步：对于一个稳定准确的坐标布局设置，至少需要 2 个 fiducial mark。完成第一个 fiducial mark的设置之后，
继续创建第二个 fiducial mark。要编制第二个 fiducial mark，首先是要在板子上找到/定义其位置。右键点击目标图
像来进入 edit 编辑页面（见图 V-1-4）。

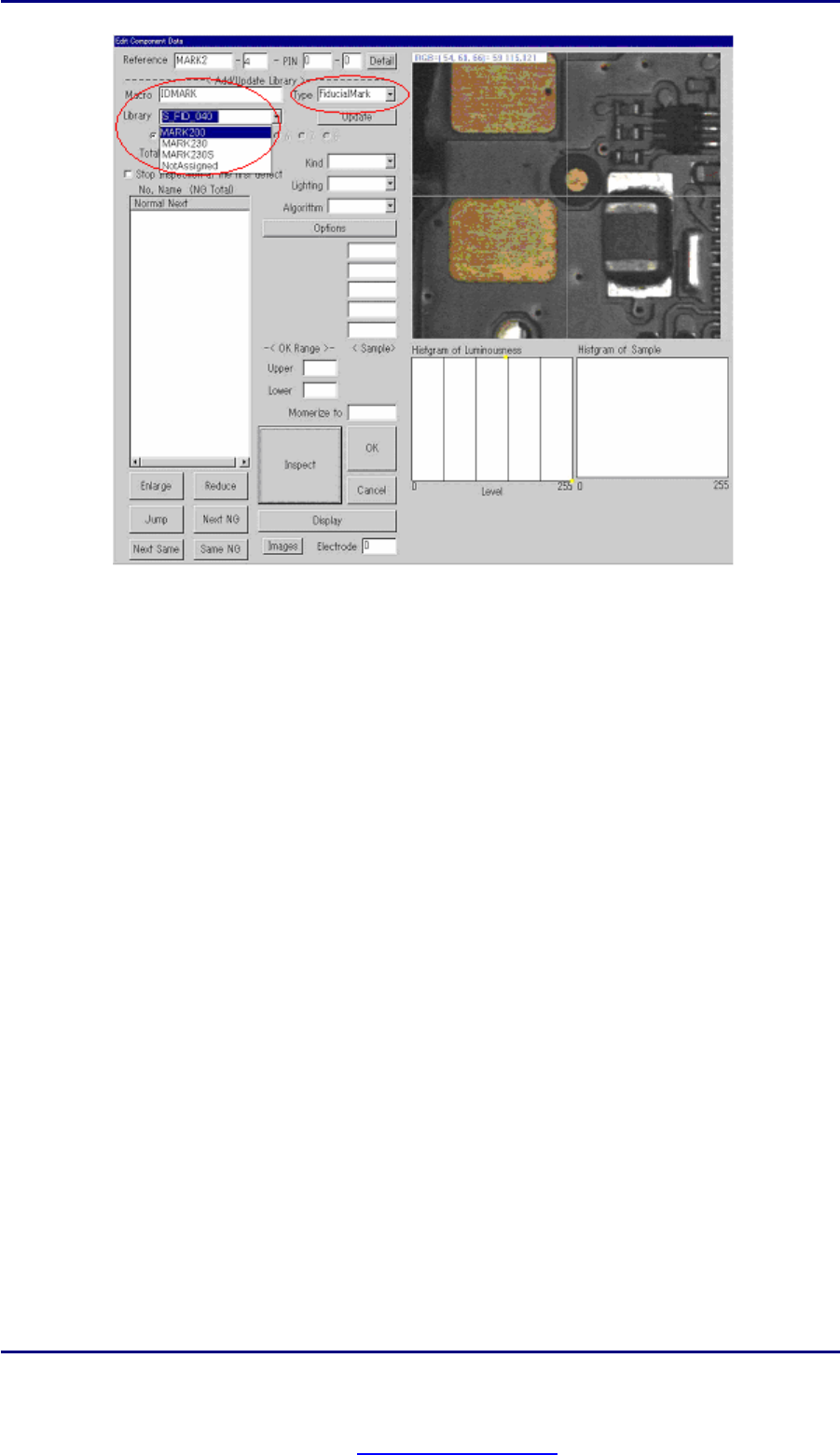

图 V-1-4: 编制第二个 fiducial mark的 Edit Component Data（编辑元件数据）屏幕
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
28
第 7 步：在 Edit Component Data 页面内，在 Type 类型列表下选择 Fiducial Mark 来开始编辑第二个 fiducial
mark（如图 V-1-4所示）。
第 8步：所有主 fiducial mark通常都在同一个套件内，也即，他们有同样的外形和特征，但位置不同。因此，通过
调用元器件库内保存的数据，对第一个 fiducial mark的设置同样可适用于第二个 fiducial mark（见图 V-1-4）。
第 9步：上述步骤之后，对第二个 fiducial mark的设置也已完成。然后如第 5 步提及的方法更新并且注册该
fiducial mark点。最后，对主 fiducial mark点的设置就全部完成了。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
29
V-1-2 概要
编制主 fiducial marks 的详细设置步骤如上文所述。这些步骤的概要如下面的流程图所示（图 V-1-5）。在这个流程
图中，设置从在 PCB 图像上用鼠标定义（寻找）第一个 fiducial mark 开始，然后在 TYPE 列表中选择 fiducial
mark选项。接下来，首先设置两个窗口，一个用来定位，一个用来搜索，然后在元器件库内更新这些设置。完成
之后，在 editing 编辑屏幕内点击 OK按钮来保存设置。第一个 fiducial mark点的设置就这样完成了。第二个
fiducial mark点的编制也是从在板上定义/寻找该点并将 TYPE设为 Fiducial Mark开始。之后，调用元器件库内对
第一个 fiducial mark点的设置。然后，更新元器件库并且保存设置。这样，第二个 fiducial mark点的设置也完成
了。最后，整块板上的器件布局和实际（扫描）图像的调整就完成了，即主 fiducial mark 点的设置就完成了。

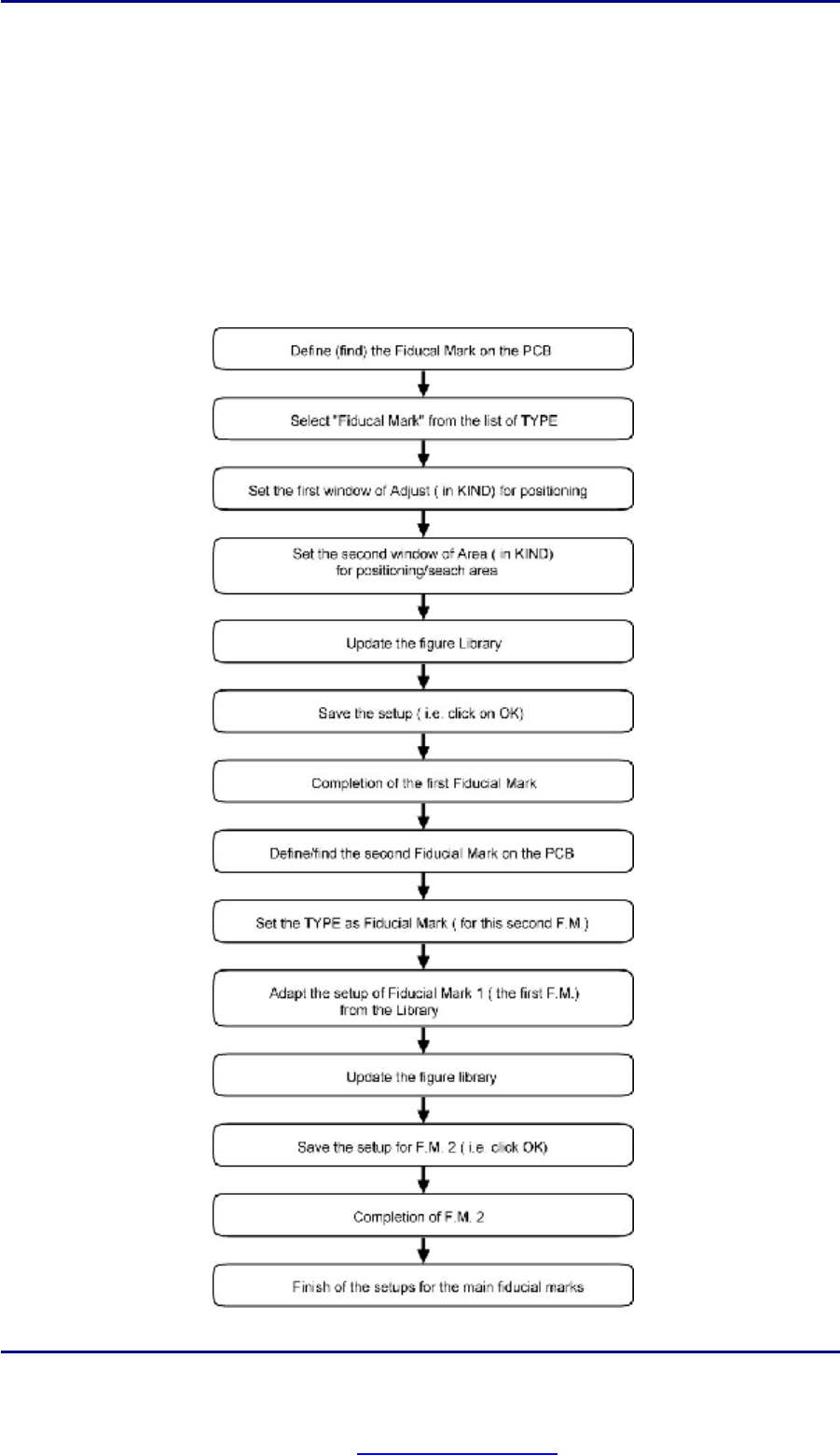

图 V-1-5:主 fiducial mark 点编制步骤流程图
