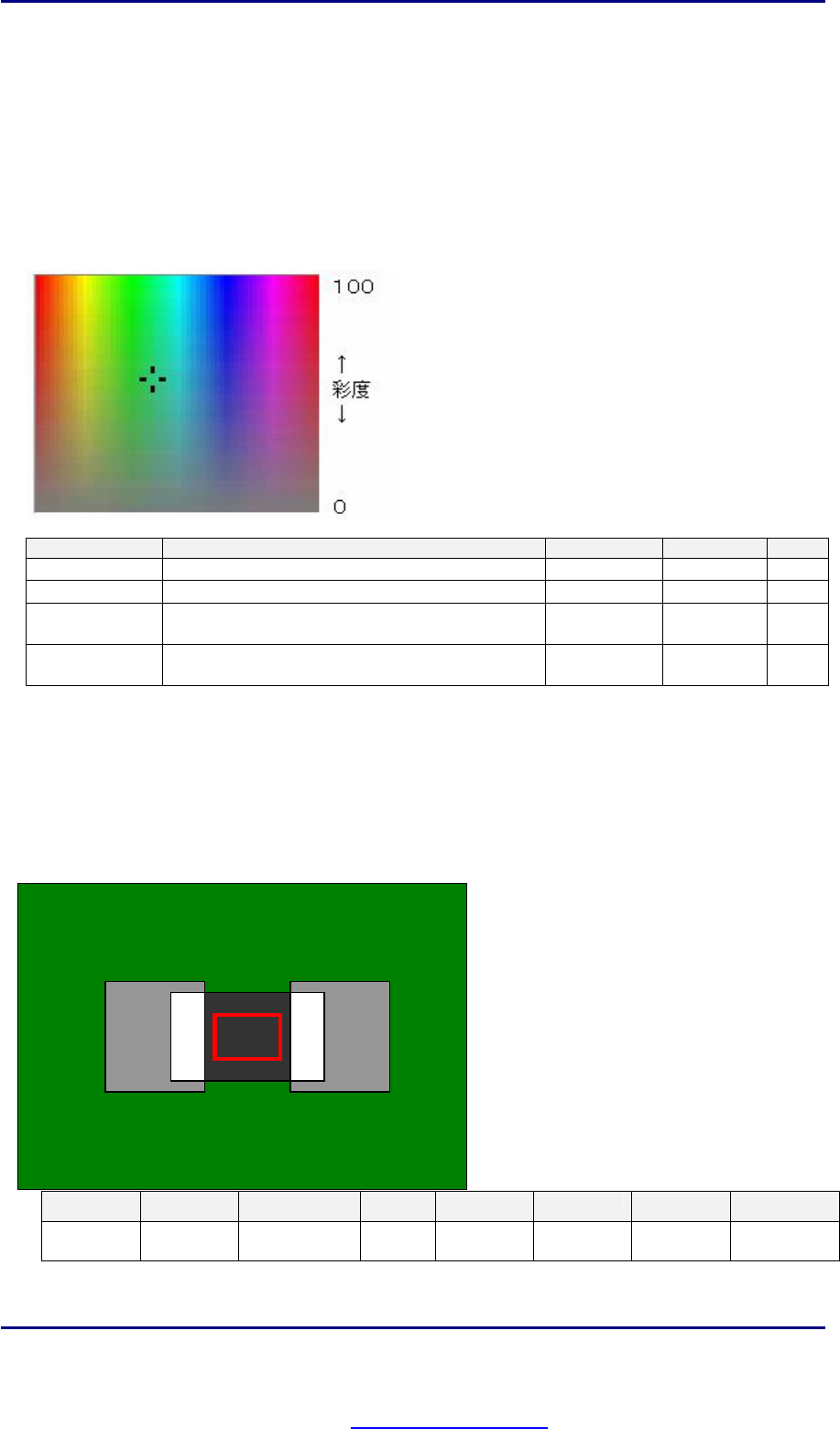

(35) Chroma (适合机型: Color Model only BF25H-MV, BF25H-BV, BF25H-KV, BF15C-MV, BF15H-BV, BF15H-
KV)
(A) 概要
在下图垂直的轴上基于象素来对数据进行计数。该数值取决于每个象素并且将之转换成一个 0到 100 之间的数值。
窗口内符合设定的 Chroma色度范围的像素占整个窗口的百分比即为采样数值。
(B) 设置
Parameter Contents Value Range
Unit Note
Level1
彩度范围阈值(1)
0 – 100
[光亮度]
Level2
彩度范围阈值(2)
0 – 100
[光亮度]
Sample
符合设定的彩度范围的像素的百分比
0 - 100 [%]
OK Range
检测合格的上限和下限范围
0 - 100 [%]
(C) 内部处理过程
(D) 检测参数设置示例
这里是检测元器件的缺件。在黑色的元器件本体上 Chroma 彩度值小于 20，而在 PCB背板表面上 Chroma 彩度值
大于 30。
《良好的样板》
NG Type Lighting Algorithm Level1 Level2 OK-Upper
OK-Lower
Sample
Missing Side
Light
Chroma 30 0 100 70 100
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
114
(36) Paste Rect ( 适合所有的机型)
(A) 概要
我们机器会在 top light 和 side light 光线下得到两张图像. 因此每一个像素在两张图像上都会有两种光亮度. 在下面
的 figure-1 中,你可以看到每个像素的 side light 和 top light 的光亮度在坐标系中的表示.首先, Paste Rect 算法会选
出所有符合条件的像素. 然后, 这些像素的区域会显示出来见 Figure 2. 会自动的选择一块面积最大的区域见 Figure
3.它能识别一个方形的面积见 Figure 4. 计算结果就是这个区域的面积占整个窗口的百分比.同时他还会搜索出这个
区域的中心和窗口的中心偏移量，可以把它存入寄存器见 Figure 5. 所以你可以同时检查区域的面积和位置的偏移
量.
(B) 设置
参数
内容
数值范围
单位
注解
Top min
在 Toplight光线拍出的图像上设定想要检测区域光
亮度的下限
0 - 255
[[光亮度]
Top max
在 Toplight 光线拍出的图像上设定想要检测区域光
亮度的上限
0 - 255
[光亮度]
Side min
在 Sidelight光线拍出的图像上设定想要检测区域光
亮度的下限
0 - 255
[光亮度]
Side max
在 Sidelight 光线拍出的图像上设定想要检测区域光
亮度的上限
0 - 255
[光亮度]
Sample
这个区域的面积占整个窗口的百分比
0 - 100
[百分比]
OK Range
允许的范围
0 - 100
[百分比]
(C) 内部处理过程
Figure-2
Figure-3
Top Light
Side Light
Top Max
Top Min
Side Min
Side Max
Figure-1
