IV-2 CAD/NC 文件的格式不能在默认格式列表中找到
本节介绍导入本检查机默认格式列表中不能找到的 CAD或者 NC 格式数据文件的步骤。导入这种文件的方法和导
入属于本检查机默认格式的 CAD/NC文件的方法十分相似。主要区别在于默认格式列表中不能找到的格式需由用户
自己来创建。
分节 IV-2-1中给出了导入默认格式列表中没有的 CAD/NC 数据文件的步骤，分节 IV-2-1中给出了这些步骤的概
要。
IV-2-1 导入步骤
导入默认格式列表中没有的 CAD/NC 数据文件的步骤如下文所述。
第 1 步：导入默认格式列表中没有的 CAD/NC数据文件的第一步和导入默认格式列表能够找到的步骤相同，也即，
首先点击菜单栏上 File菜单下的 Read Cad Data 选项。随后 CAD File Select（选择 CAD 文件）对话框将会出
现。
第 2 步：点击对话框内（见图 IV-2-1）的 Browse 按钮，选择你想从硬盘或软盘读取的 Cad 文件。
第 3步：如果格式列表中没有任何格式和期望的 CAD/NC文件格式相同的话，请将格式类型选成 OTHERS。（见
图 IV-2-1），然后点击 OK按钮继续。

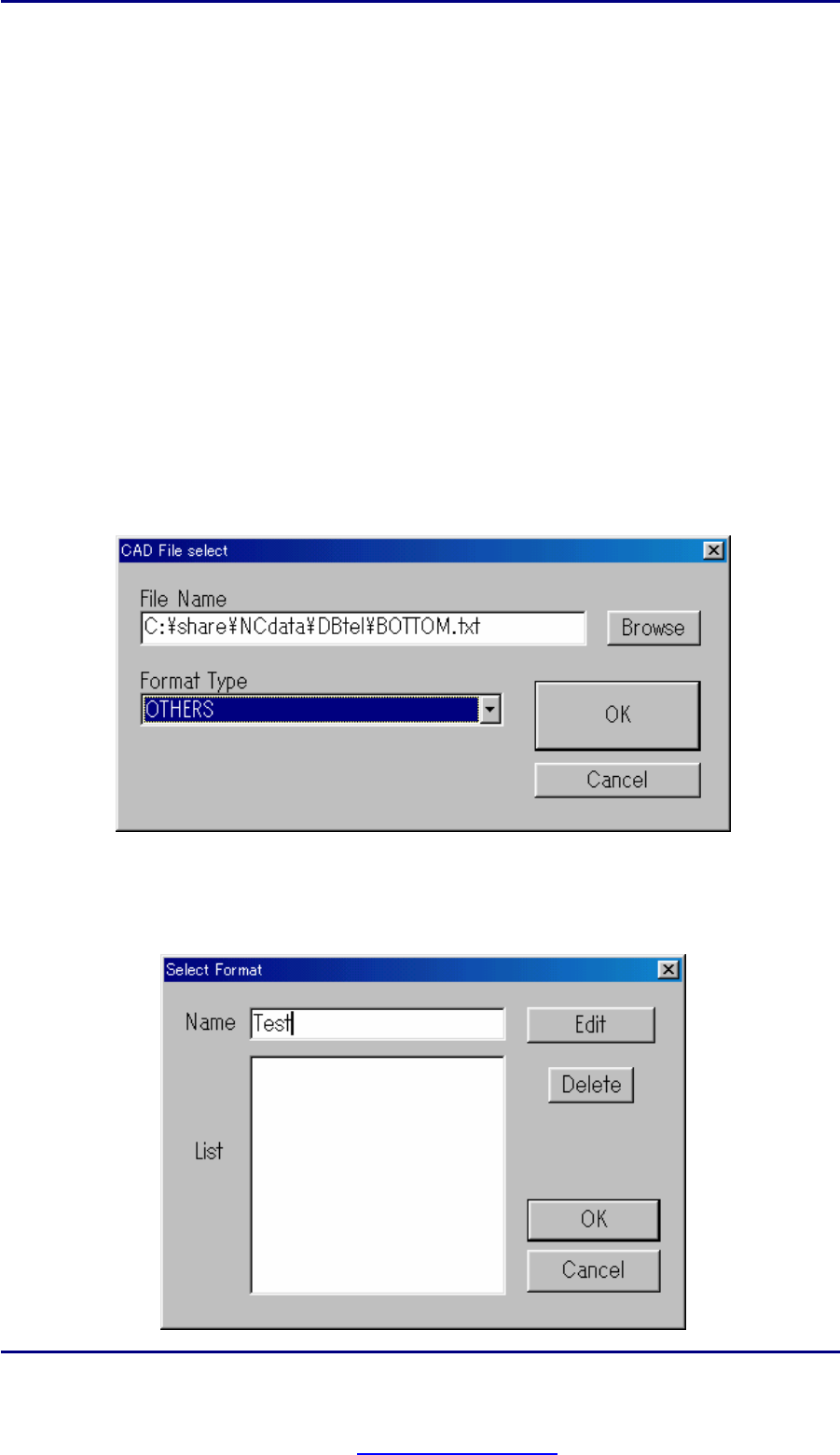

图 IV-2-1: CAD File Select.（选择 CAD 文件对话框）
第 4 步：点击 OK按钮后，将弹出 Select Format（格式选择）对话框，然后可通过在 NAME（名称）栏内输入一
个新名称来定义一个新的类型的数据格式，例如，图 IV-2-2中所示的 Test。
图 IV-2-2: 格式选择对话框
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
16
第 5 步：定义一个新名称的数据格式后，点击 OK 按钮（如图 IV-2-2所示）就会出现如图 IV-2-3所示的 Format
Setup（格式设置）对话框。该对话框允许用户编辑检测板的尺寸，定义新格式类型的方法（例如通过 divide
position位置分隔，divide character 字符分隔，或者 divide token 间隔符分隔等），以及所有其它数据信息。对
Format Setup格式设置对话框内各项的描述如表 IV-2-1 所示。
图 IV-2-3: 格式设置对话框
表 IV-2-1: 格式设置对话框内个选项描述
选项 描述
Format Name
给出的格式名称
Header of Data Block
块数据的起始标识（包括每块上的偏移量）。
Header of Component Data Line
元件数据行起始标识
Board Size (X, Y)
板子尺寸
NC Origin (X,Y) (Distance from the
Machine Origin)
NC原点和机器原点在 X和 Y方向上的距离。
Format Type
定义数据文件的格式类型
Divide Position
利用用户定义的位置来分隔数据
Divide Character
利用用户给每行数据定义的起始字符来分隔数据
Divide Token
利用用户给每行定义的数字符号来分隔数据，例如设置
成第 4 列，那么下一列数据就丛第 5列开始
Name (Start Point)
位名的起始点
Block No (Start Point)
块号的起始点
X (Start Point)
X坐标的起始点
Y (Start Point)
Y坐标的起始点
Rotate (Start Point)
旋转角度的起始点
Reel No (Compo. No.) (Start Point)
料号起始点
Library (Start Point)
检测库起始点
Separator
每列数据间的间隔符
Surface
数据包的标题（可以是数字或者字符）
Scale (X, Y)
数据的尺寸单位（X 方向和 Y 方向）
Rotate [deg]
旋转角度数据
R0otion
数据最终旋转角度
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
17
第 6 步：编辑新格式类型，可首先在 X 和 Y 空格内输入板子的尺寸。
第 7 步：选择 divide by Position, Character or Token 三者中的一个。
第 8 步：然后设置 X 和 Y 的尺寸单位，以及旋转角度。
第 9步：在 Name, X, Y, Rotate, Reel No (Compo. NO. ) 和 Library等选项指定的空格内输入数字。
第 10 步：点击 OK按钮，然后点击弹出对话框内的 New 按钮来给这块板创建一个新的组。完成之后，板子的外形
布局以及元件的位置（蓝色窗口/方框）将显示在屏幕上。
第 11步：最后，按 L 键或者点击菜单栏内 Load/Unload 图标，把板子传进机器，然后按 S 键或者点击菜单栏内
Scan图标来扫描下板子的图像。这一步用来确认板子的图象是否和 CAD/NC 数据的布局完全吻合。如果图象和
CAD/NC数据的布局不吻合，则需要对 CAD 文件进行一些调整，将在分节 IV-3 中讨论这项内容。
IV-2-2 概要
图 IV-2-4: 默认格式中未能找到的 CAD/NC 数据导入步骤流程图
.
