编 程 手册 编 程 手册 | 24 A l go r i t h m 算法 可 从 其 相 邻 的 下 拉 列 表 中 选 择 。 编 制 f i du c i a l m a rk 时要 用 的 算法 在 表 V - 1 -1 中 已 做 描 述， 上 表 中 讨论 了 多 种 常 用 的算 法 选 项 。 O p t i o n s 用 户 定义 的 检 测路 径 。 例 如 ，用 户 可 设 定如 果 当 前 检测 窗口为 OK…
编程手册
编程手册 |
23
编制主 fiducial mark的步骤如下文所述。
第 1 步：设置第 1个 fiducial mark的第 1 步首先要在板上定义（寻找）到该 mark点。在定义/寻找到第一个
fiducial mark后，右键点击屏幕上指示需要设置的 fiducial mark 的蓝色窗口，将会出现标题为 Edit Component
Data 的窗口，如图 V-1-1所示。该对话框内的各图标和选项在表 V-1-2中描述。

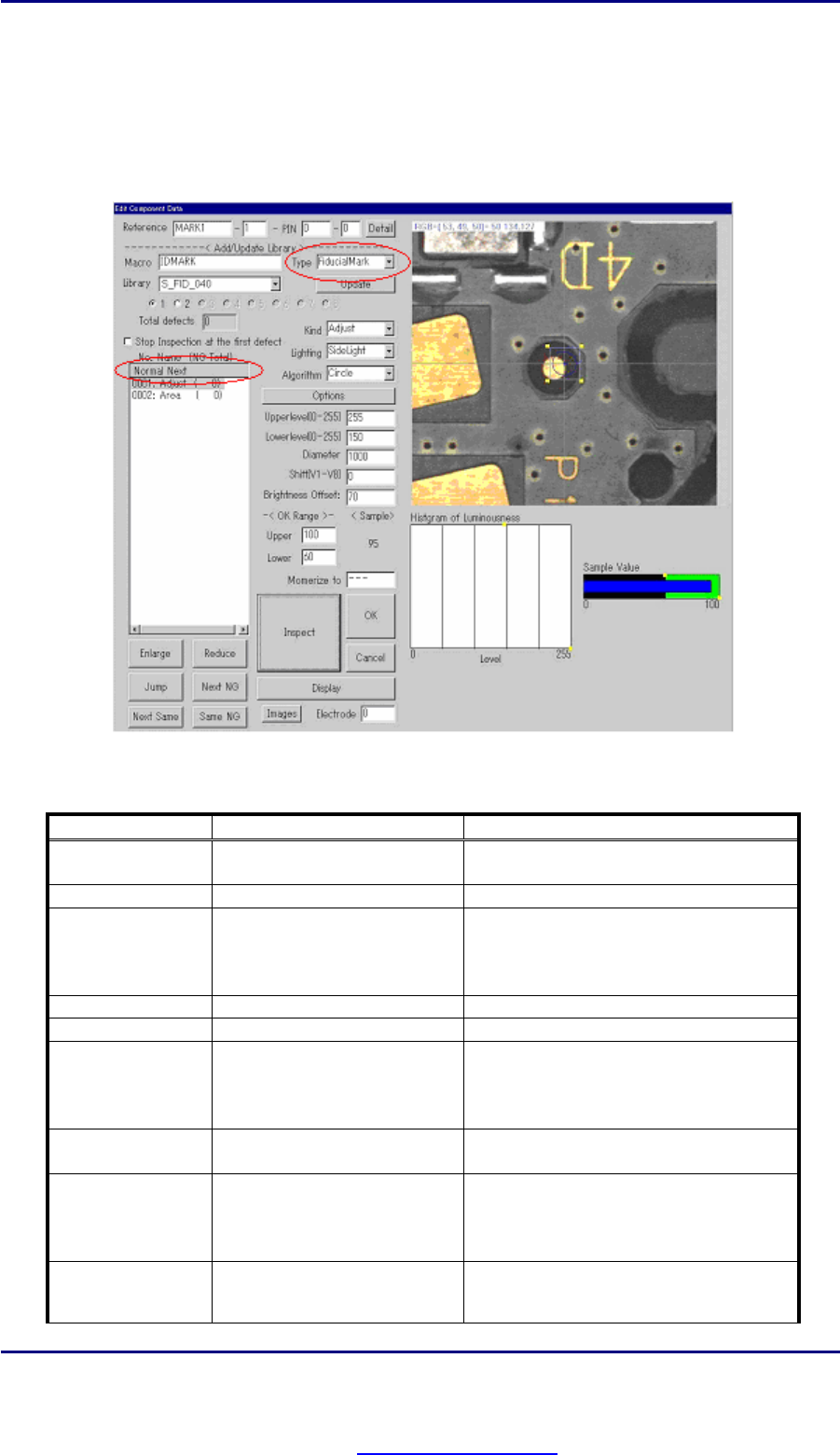

图 V-1-1: Edit Component Data 对话框
表 V-1-2: Editing 对话框内的各图标和选项描述。
主题/选项/图标 描述 备注/注释
Reference
从 CAD/NC数据内读出的元件
位号。
-
PIN The ID of the pin
仅适用于 IC连接器
Detail
元器件的详细资料，例如名
称，板上的坐标位置，编制检
测程式时所用的工具以及所指
向的 fudicial marks点。
-
Macro
元件的料号 用于和检测库连接
Library
数据检测库
Type
设置对象的类型，例如，它可
能是 IC-connector（IC连接
器），chip，paste 或者
fudicial mark。
IC-Connector, chip和 paste在节 V-2, V-3
和 V-4中讨论。
Total defects
显示当前元件检测到的缺陷的
统计数据（以窗口设置）
检查该功能自动运行。
Kind
希望的检查项目，例如，
area，adjust，missing，
solder，paste, shift （元件位
置偏移等）
area 以及 adjust 等选项均包含在内。
Lighting
用于检查的照明方式，可从其
相邻的下拉列表中选择
照明方式在表 V-1-1 中讨论。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
24
Algorithm
算法可从其相邻的下拉列表中
选择。
编制 fiducial mark时要用的算法在表 V-1-1
中已做描述，上表中讨论了多种常用的算
法选项。
Options
用户定义的检测路径。 例如，用户可设定如果当前检测窗口为 OK
或者 NG（合格或者不良）时，可直接跳转
至用户设定的下一个检查窗口以进行下一
步检查。
Stop Inspection at
the first defect
如果第一个检查窗口中检测出
不良，则其它窗口中设置的检
查将被忽略（也就是第一个窗
口中出现不良后将不再作任何
检查。）
通常，元器件检测程式中设置的第一个窗
口通常是仅用于定位（也就是搜索检测区
域）。如果第一个检测窗口的检测结果为
不良，也就说需要检测的目标可能已在搜
索范围之外，因此也就真的没有必要去检
查这样的检测点。
Normal Next
用于检查/定位的窗口在此列下
方编制和显示。
-
Enlarge
放大图像（将当前图像放大） 和 Reduece相反
Reduce
缩小图像（将当前图像缩小） 和 Enlarge相反
Jump
FOV (field of view)浏览区域跳
转/移动到每个针脚
仅用于 IC-Connector
Next NG
将 FOV 从当前不良图像移动到
下一个不良图像上。
-
Next Same
将 FOV从当前检测窗口移动到
下一个同一“Kind”（类型）
的窗口，例如，当前窗口是
“shift”类型，FOV 将移动到下一
个“shift”类型的窗口。
Kind:参见上面的解释
检查项目“shift”在节 V-2中讨论。
Inspect
在编辑页面那手动控制开始检
查
可用来观察当前不良检测程式的设置是否
满足期望的标准
OK
保存设置并返回主程序界面
-
Cancel
不保存更改并返回主程序界面
-
Display
在设定的窗口显示象素
改功能可帮助用户选择最佳检测算法
FOV那所示的图像可保存到用
户指定的硬盘/软盘上
-
Electrode
-
Level 1 [0-255]
亮度的上限值
该值用于设定缺陷检测时检测窗口内检测
有效的最大亮度值
Level 2 [0-255]
亮度的下限值
该值用于设定缺陷检测时检测窗口内检测
有效的最小亮度值
Option [0-16]
n/a（不适用）
该选项对于这个版本的应用程序不起作
用。
Shift [V1-V8]
利用矢量 V1 to V8 来校准检测
窗口
该功能对于校准检测窗口位置到实际检测
目标上十分有用。注意：不推荐在“shift
(测元件偏移)”缺陷检测时使用该功能
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
25
OK Range
区分合格和不良的检测标准，
即，利用这个 OK Range（合
格范围）作为条件来判断合格
或不良。
例如，任何 Sample（采样）值高于或者
低于这个 OK Range 范围将被视为不良
（窗口将以红色显示），如果采样值在 OK
Range 范围内，窗口将以蓝色显示。
Upper
检测标准(OK Range)的上限值 该值用于设定缺陷检测时检测窗口内检测
到的合格范围内采样值的上限值。
Lower
检测标准(OK Range)的下限值 该值用于设定缺陷检测时检测窗口内检测
到的合格范围内采样值的上限值。
Sample
用户设定的检测窗口检测所得
的数值
这个数值可以是百分比%，或者亮度值，
或者象素的数目，取决于检测窗口所用的
算法。
Memorize to
保存当前矢量，以便用于同一
检测目标上的其它检测窗口
例如，如果当前矢量保存为 V1，则其它窗
口可利用 V1 来校准检测窗口。
第 2步：在 editing 编辑对话款内（如图 V-1-1所示），从 Type 类型列表中选择 Fiducial Mark，以便开始编制
Fiducial Mark。然后在 Normal Next 栏下方的空白出右击鼠标，将弹出 Window Edit 对话框，允许用户来添加定
位/检测窗口（该对话框内各图标和选项的详细介绍，请参照表 V-1-3）。
要添加一个新窗口，只需点击 Add 按钮即可（见图 V-1-2）。添加的窗口将在 Normal Next 栏下方显示（见图 V-1-
1中的示例）。请注意不要移动图像上的窗口，移动窗口将改变 CAD/NC数据内的坐标值，从而会影响整块板子的布
局。

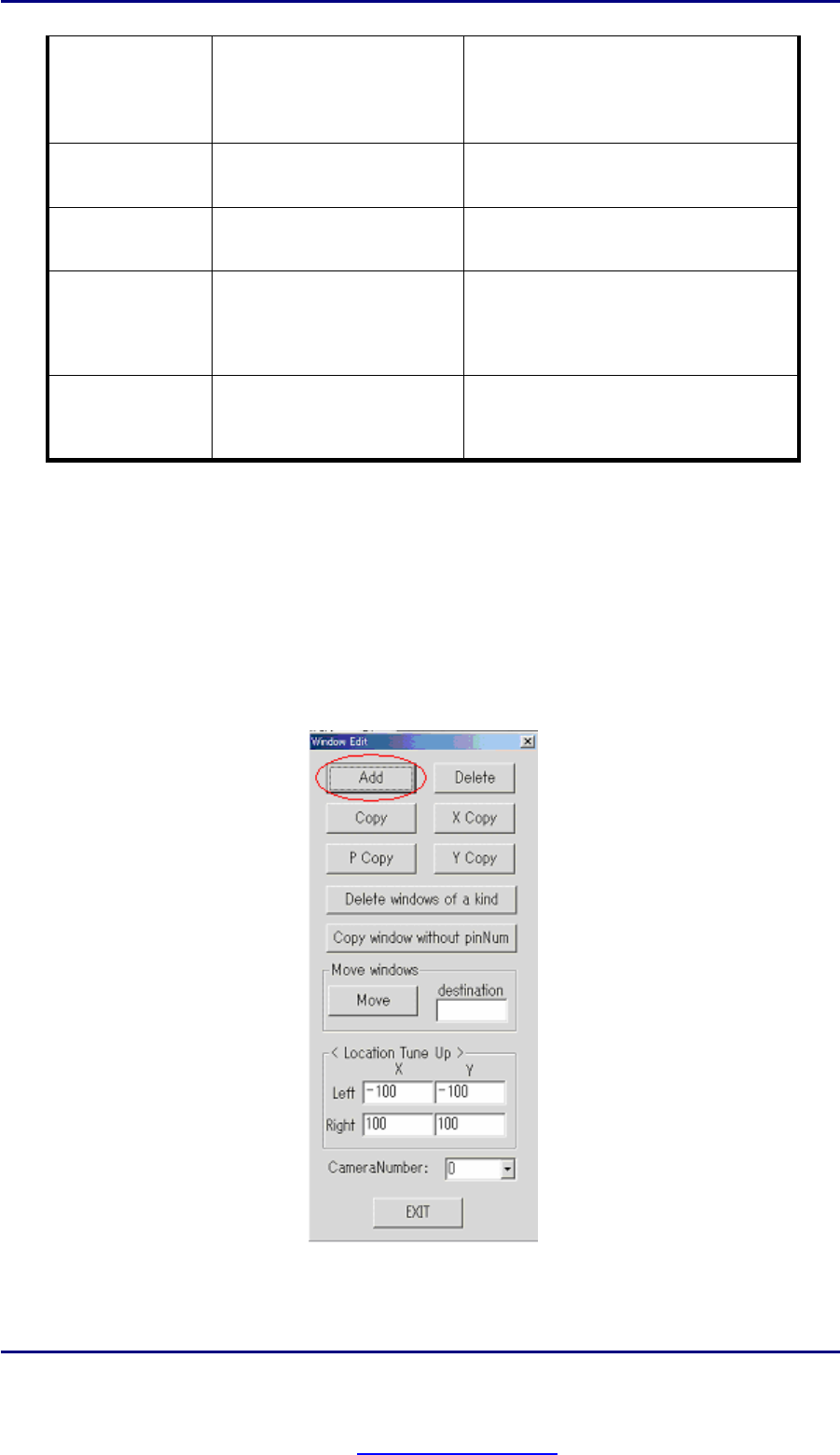

图 V-1-2: Window Edit 窗口编辑对话框.
