第 1步：鼠标右键点击检测的元器件进入 Edit Component’s Data 窗口。
第 2 步：加入一个新的窗口，Kind 类型选为 Mark，但是请记住不需要为其设置其它任何参数。
第 3 步：点击 OK保存设置。标记的设置到此便完成了。
VIII-2-2 设置可选记号
可选记号的初始化设置如下表所示。可选记号提供了比标准记号更多的记号选择，用户可从下表中选择最适合自己
的记号。
表 VIII-2-1：可选记号数据的初始化设置
记号位置
记号名称
X Y
描述
有否使用
1 XYMARK 0 0 On the Guideline
2 OKMARK 0 10000 +10mm(Y) from Board origin
3 NGMARK 0 20000 +20mm(Y) from Board origin
4 MARKERR 0 30000 +30mm(Y) from Board origin
5 LIMITERR 0 40000 +40mm(Y) from Board origin
6 OKBLOCK 板子原点附近
7 NGBLOCK 板子原点附近
未使用
可选记号的设置步骤如下文所述。
第 1 步：在 Edit 下拉菜单中选 Search，将出现图 VIII-2-1所示的对话框。

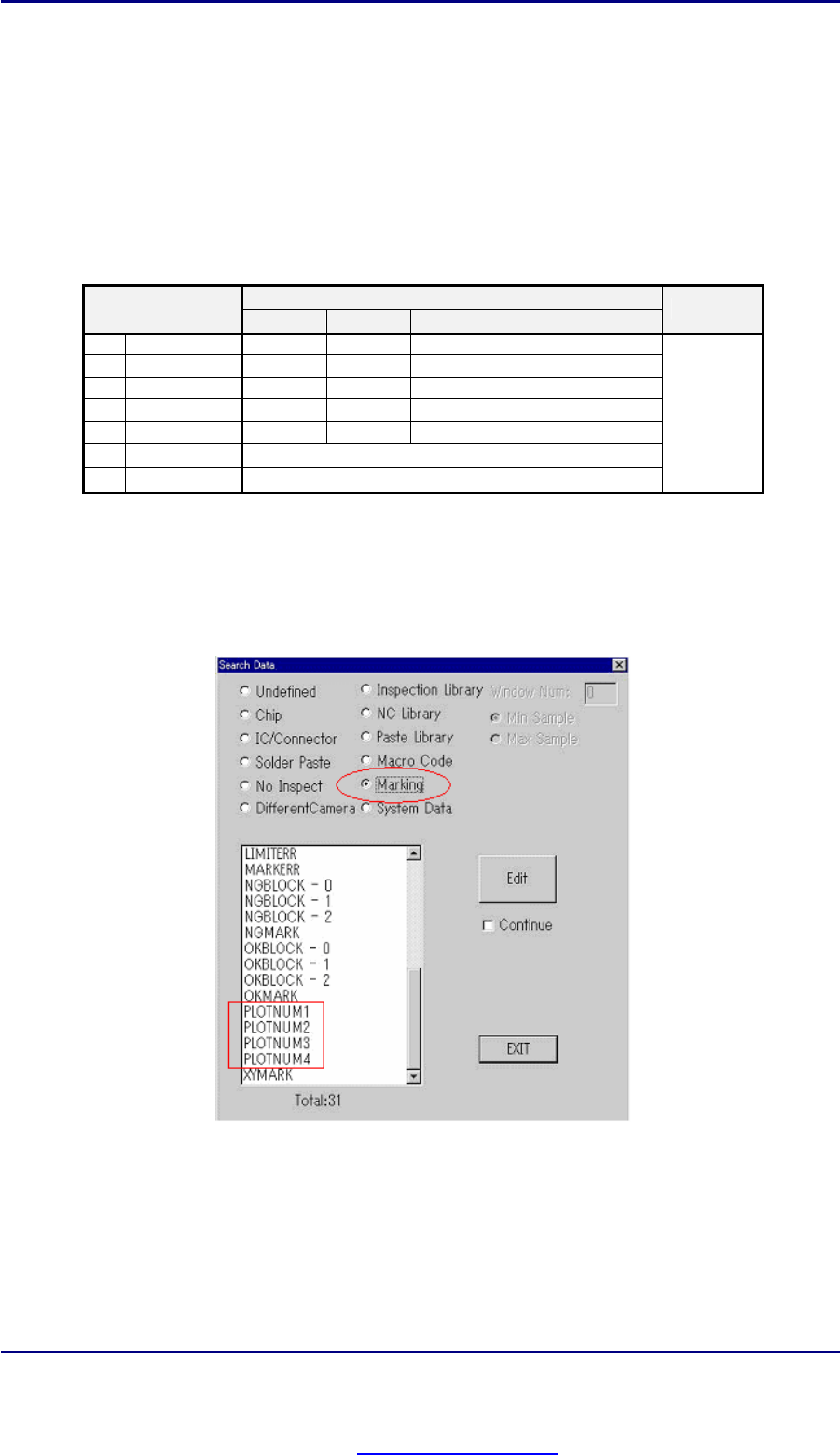

图 VIII-2-1：Search Data对话框
第 2 步：在如图 VIII-2-1 所示的 Search Data对话框中选中 Marking 复选框。并且用鼠标在列表中选择你需要的类
型。（即高亮提示的类型）
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
56

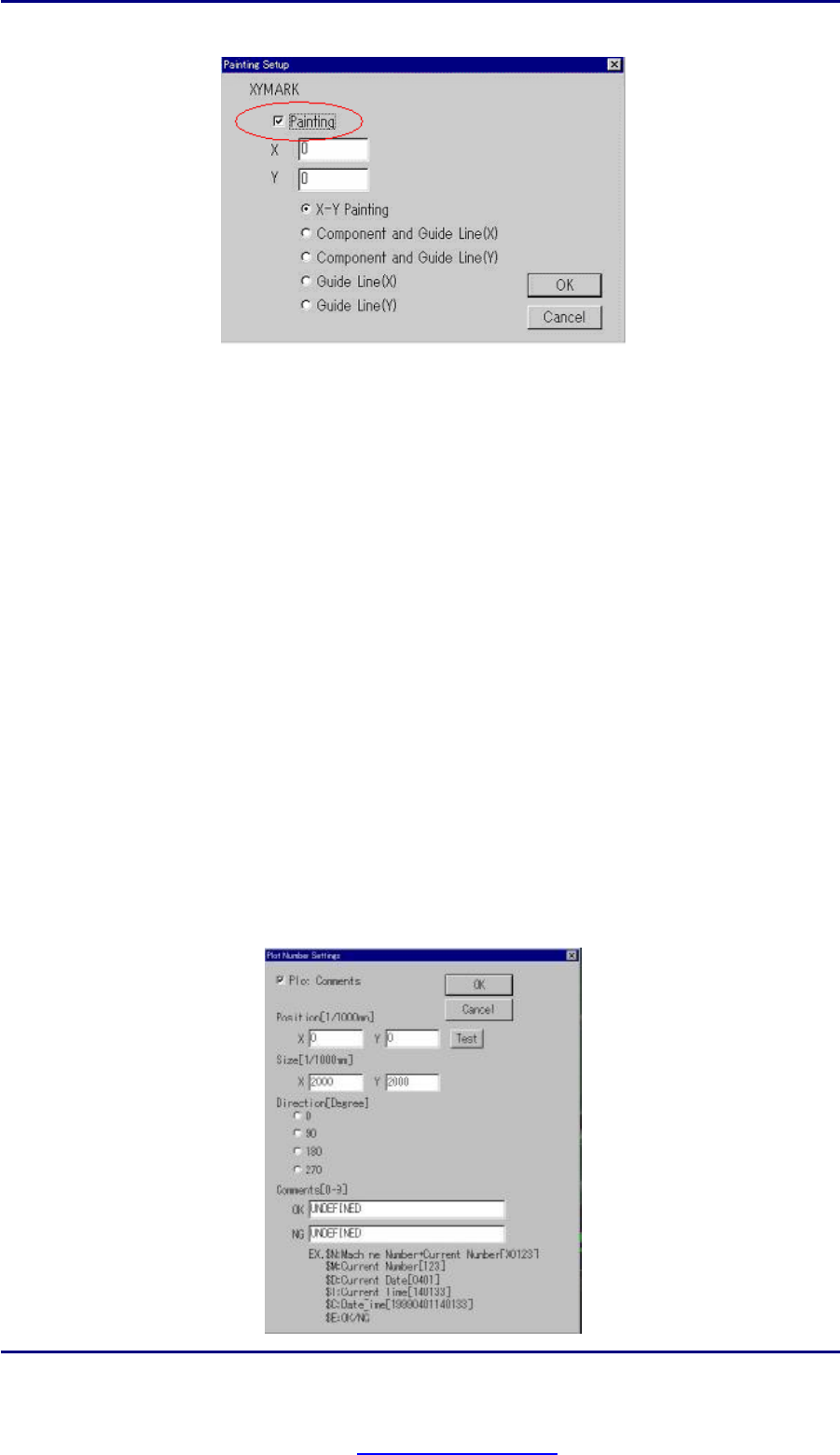

图 VIII-2-2:Painting Setup 对话框
第 3步：之后，点击 Edit 进入如图 VIII-2-2所示的 Painting Setup 对话框。
第 4步：然后选中 Painting 复选框并从 X-Y Painting，Component and Guide Line (X)，Component and Guide
Line (Y)，Guide Line (X)以及 Guide Line (Y)中选择一种标记的方法。然后在 X 和 Y 的空白框内设置输入标绘的位
置。（见图 VIII-2-2）
第 5 步：点击 OK按钮返回 Search Data 对话框。
第 6 步：编辑完记号选项后点击 EXIT 按钮，然后记号数据(黄颜色的方框)就会添加到检测程式中，并且在 FOV中
显示出来。
第 7 步：最后，点击 OK 保存设置，然后记号数据(黄颜色的方框)就会添加到检测程式中，并且在 FOV中显示出
来。
VIII-2-3 设置标绘数字
标绘数字的记号样式不在任何缺陷处作标记，而是在缺陷 PCB 板上标绘数字（例如 serial number 序列号）。要将
记号类型设置成标绘数字，请遵循如下的步骤。
第 1 步：在 Edit 下拉菜单中选择 Search，将弹出如图 VIII-2-1 所示的对话框。
第 2 步：在如图 VIII-2-1所示的 Search Data对话框中选中 Marking 复选框。
第 3 步：在 Search Data对话框内，从列表中选择 PLOTNUM（见图 VIII-2-1），然后点击 Edit 按钮进入如图 VIII-
2-3所示的 Plot Number Settings 对话框。
图 VIII-2-3:Plot Number Settings对话框
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
57
第 4步：在 Plot Number Setting对话框内，选中 Plot Comments复选框以便在 PCB板上标绘消息/注释，并且设
置位置 Position，字符大小 Character size 以及在 PCB 板上标绘消息的方向 Direction 等。
第 5 步：完成后，在 OK和 NG 对应的空白框内按照需要设置 OK和 NG 注释 Comments（最多为 32个字符）。
第 6步：接下来，点击 OK按钮返回 Search Data对话框。
第 7 步：最后，设置完成后点击 EXIT按钮，记号数据(黄颜色的方框)就会加入到检测程式中，设置全部完成。
