编程手册
编程手册 |
8
III 系统结构
III-1 外观图
系统外观图如下。

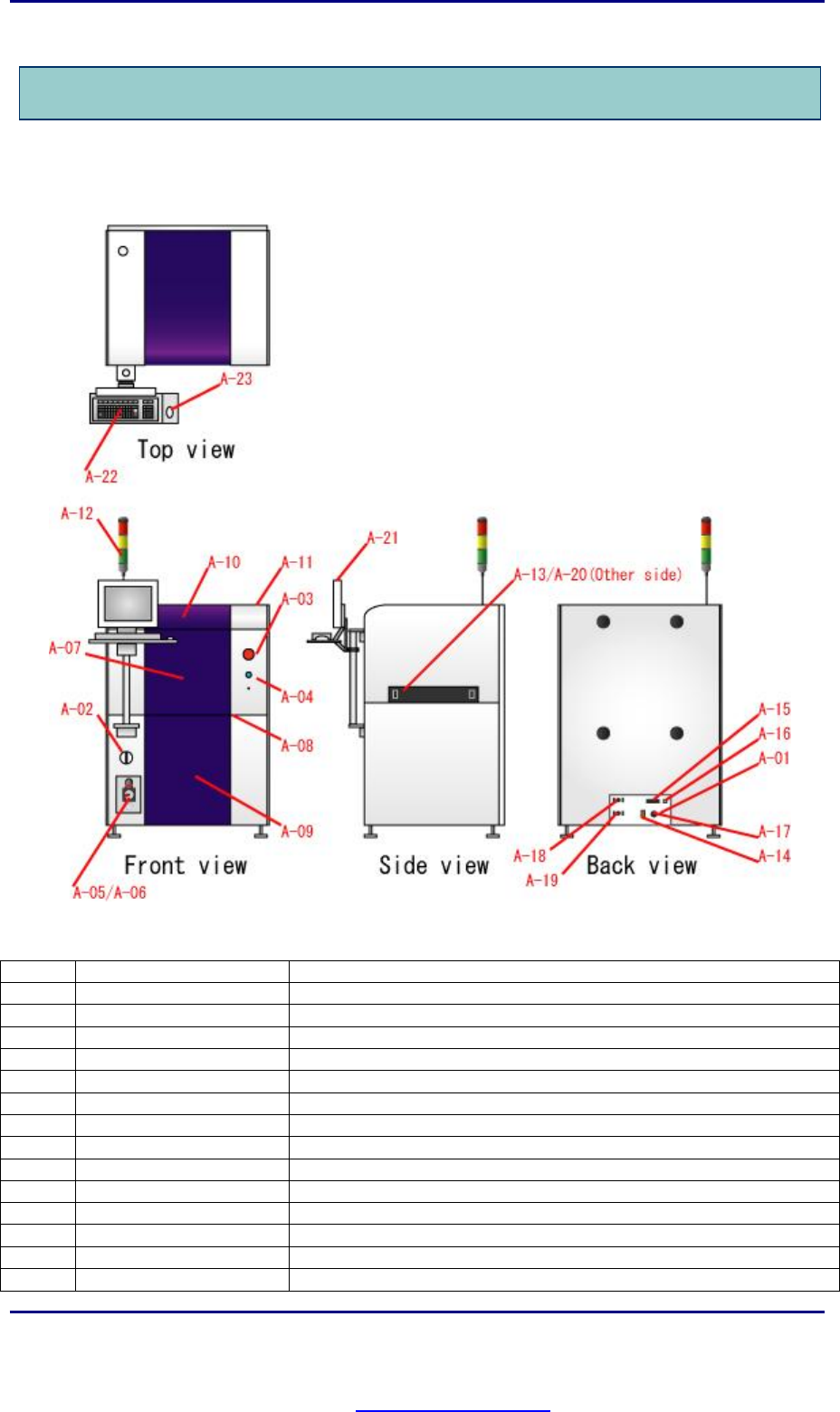

图 III-1: 机器外观图
表 III-1: 部件名称和功能
序号. 名称 功能
A－01 断路器 开启和关闭电源。
A－02 主开关 开启和关闭系统电源。
A－03 紧急制动开关 紧急情况下停止系统。
A－04 复位开关 释放紧急停止和机器停止状态。
A－05 气压计 检测气压。
A－06 气压阀 释放或者关闭气源。
A－07 前门 方便进行维护工作。
A－08 门开关 打开前门，可看见此开关，并且所有操作将停止。
A－09 PC门 方便对 PC机操作。
A－10 顶门 方便进行维护工作。
A－11 门开关 打开顶门，可看见此开关，并且所有操作将停止。
A－12 信号灯 指示系统状态。
A－13 PCB探测传感器 PCB 入口位置探测传感器。
A－14 气源连接头 连接气源。
