第 4步：在 Plot Number Setting对话框内，选中 Plot Comments复选框以便在 PCB板上标绘消息/注释，并且设
置位置 Position，字符大小 Character size 以及在 PCB 板上标绘消息的方向 Direction 等。
第 5 步：完成后，在 OK和 NG 对应的空白框内按照需要设置 OK和 NG 注释 Comments（最多为 32个字符）。
第 6步：接下来，点击 OK按钮返回 Search Data对话框。
第 7 步：最后，设置完成后点击 EXIT按钮，记号数据(黄颜色的方框)就会加入到检测程式中，设置全部完成。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
58
IX 元器件程序库
程序库是元器件检测数据的一个集合。在检测程式编制过程中，它允许对元器件数据进行更新。从而程序库在检测
程式中包含很多检测窗口时十分有用，程序库可将当前检测窗口的设置更新到其它具有相同 ID/名称的所有元器件
上。程序库给当前检测窗口的设置和其它具有相同名称的所有窗口的设置之间提供了一个链接。通过这种方法，可
快速、高效地编制和修改检测程式。本章描述了检测窗口设置和检测程序库之间的关系及其应用，节 IX-1和 IX-2
讲述元器件程序库的使用。
IX-1 检测设置和检测程序库

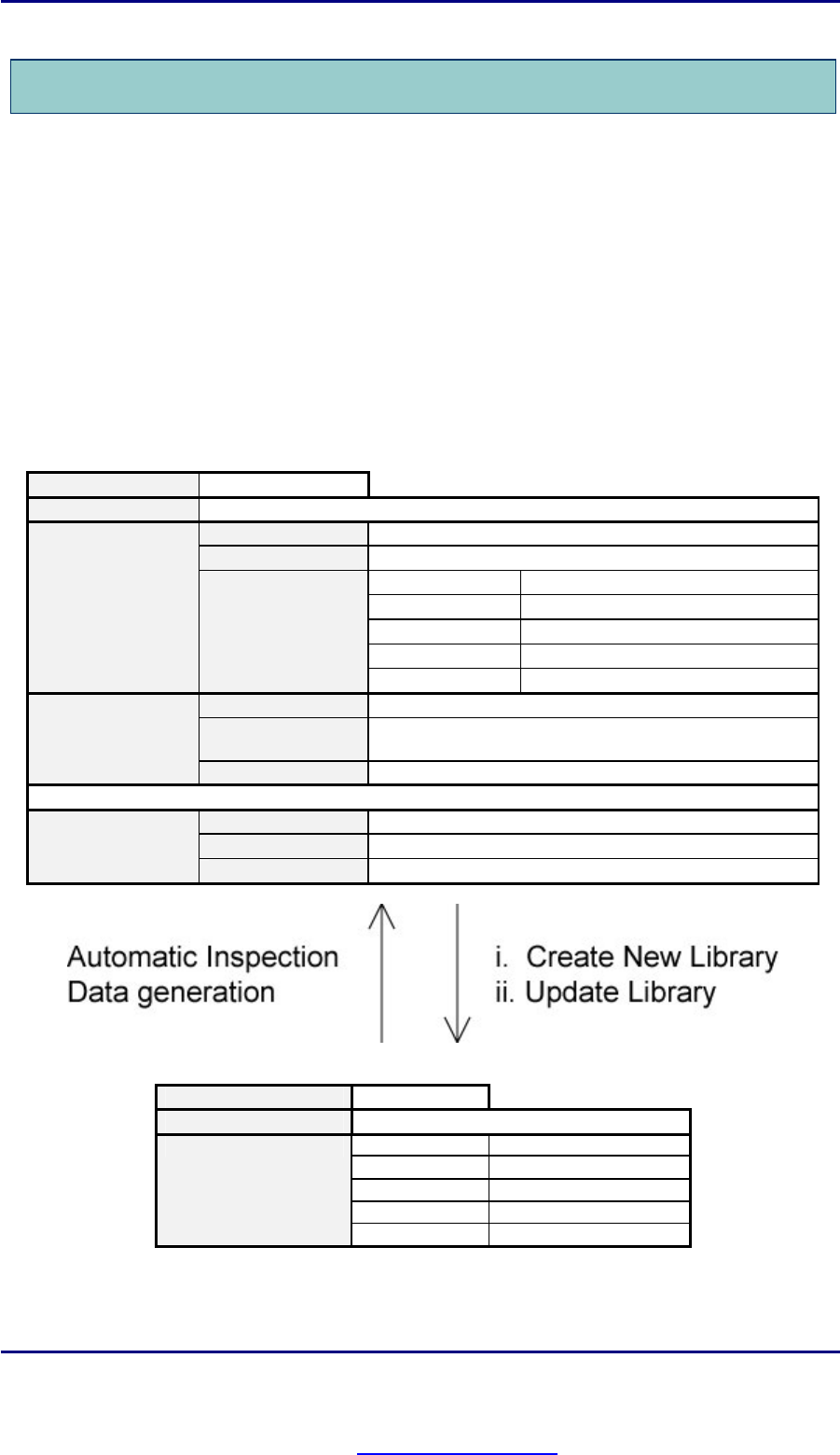

一组检测设置可登记在一个检测程序库内，一组检测程序库可组成检测数据资料库。程序库允许用户将当前的检测
设置应用到具有相同 KIND 类型的所有其它元器件上，缩短了检测程式编制和修改的时间。检测设置和检测程序库
的数据结构的概念如下表所示：
表 IX-1-1: 检测设置和检测程序库数据结构的概念
板子名称
样板-1
板子数据
板子名称/组别/板子尺寸/板子原点/ Fiducial Mark等
参考数据
位号/料号/参考程序库名称
位置数据
X，Y坐标/角度
No.1 Window
位置坐标/尺寸/参数等
No.2 Window
〃
No.3 Window
〃
No.4 Window
〃
元器件数据
位号
Ｒ１０１
窗口数据
No.5 Window
〃
参考数据
元器件数据
位号
Ｒ１３０
位置数据
窗口数据
No.1 Window～
： ： ：
参考数据
位置数据
元器件数据
位号
Ｃ１２１
窗口数据
No.1 Window～
《
检测程序库
》
程序库名称
Ｄ１６０８
程序库数据 程序库组别
No.1 Window
No.2 Window
No.3 Window
No.4 Window
检测窗口信息
No.5 Window
检测程序库的功能如下所示：
第一种方法： 编辑数据库 Edit Library
>>>在不同的组别之间复制程序库数据
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
59
第二种方法：参考程序库列表 Reference List
>>>料名是一个很重要的数据，它将元器件数据链接到一个合适的检测程序库上。
第二种方法：链接程序库 Link Library
>>>这个功能可以自动生成检测程序库。
使用 Edit Library function 或者 Reference List 功能之后，链接程序库数据和 CAD 文件。
IX-2 程序库的应用和使用
本节覆盖程序库的应用和使用，包括编辑元器件程序库（IX-2-1），将料号和元器件程序库链接（IX-2-2），链接
元器件程序库（IX-2-3）。
IX-2-1编辑程序库
编辑程序库就像管理数据库，在十分需要编制新的检测程式时该功能很有用。编辑程序库的步骤如下所述：
第一步：首先在 Edit 下拉菜单中点击 Edit Library 进入 Edit Library 对话框，如图 IX-2-1所示：
图 IX-2-1: Edit Library对话框.
第 2 步：选择 Edit Library 对话框种选择程序库类型 library type，例如：检测程序库，NC 程序库或者锡膏程序
库。
第 3 步：然后，点击 Browse，并且选择希望的程序库组别 Library Group，选择完毕之后点击 OK。
第 4 步：选择想要的程序库的名称，点[<<<]或[>>>] 来复制到另一组。
[<<<] 按钮･･･添加程序库
[>>>] 按钮･･･删除程序库
第 5 步：编辑完毕后保存设置。
