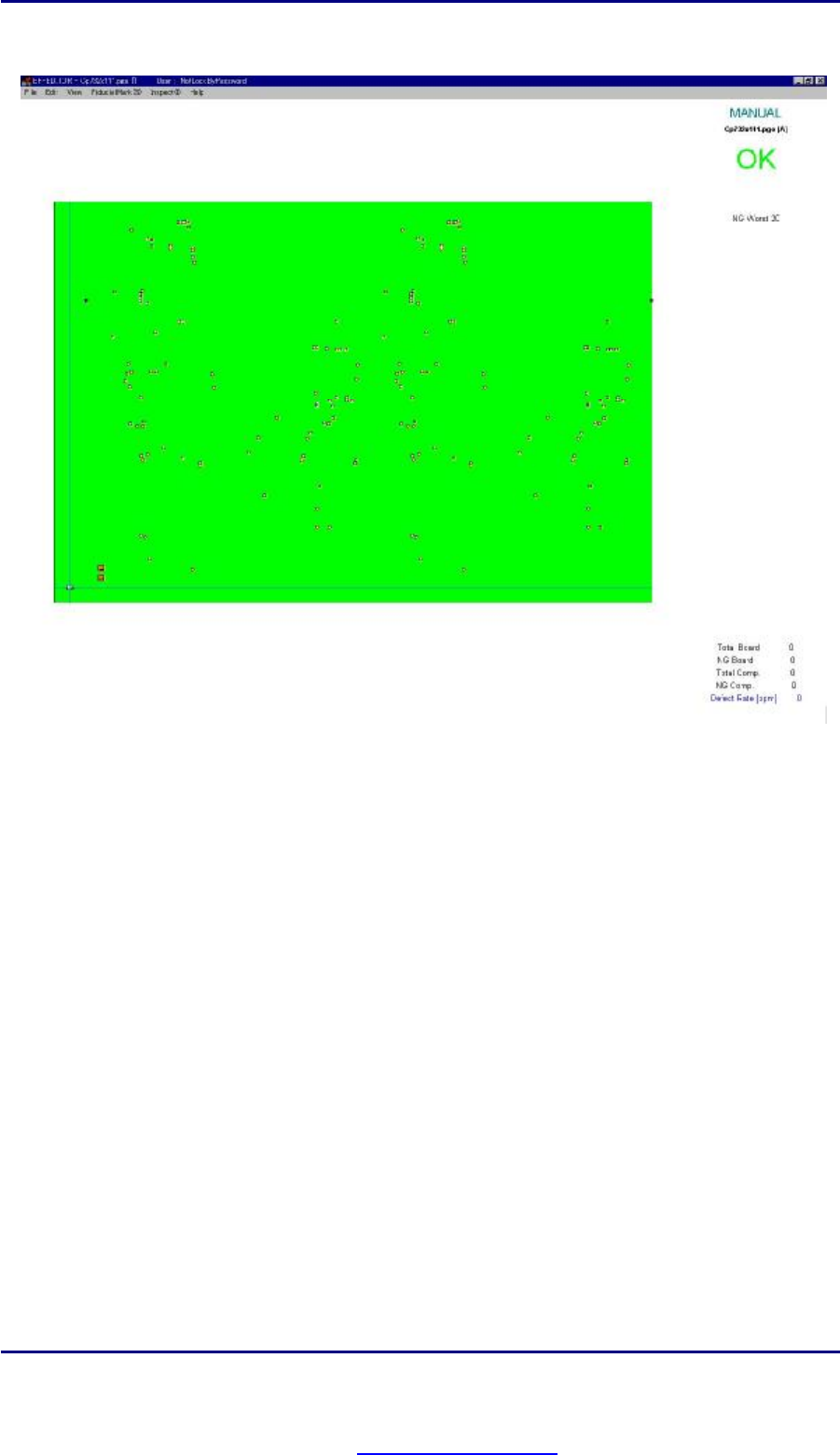

编 程 手册 编 程 手册 | 13 图 I V - 1 - 2: 从 C A D / NC 文 件 内 读 出 的 带 元 器件 位 置 窗口 的 布局 图 第 5 步 ： 最 后 ， 按 L 键 或者 点 击 菜 单 栏 内 Loa d / U n l oad 图 标 ， 把 板 子 传 进 机 器， 然 后按 S 键 或者 点 击 菜 单 栏 内 S c an 图 标 来 扫 描 下 板 子 的图 像 。 这 一 步 用 来 确 …
编程手册
编程手册 |
12
IV 导入 CAD/NC 数据
本章描述如何将 CAD 数据或者 NC 数据导入本检查机的数据库内，以及如何将导入的 CAD/NC 数据调整的和扫描
进来的图象正确匹配。有多种格式的 CAD/NC 数据，数据的格式取决于不同的设计者或者贴片机。在本节内，将描
述导入 CAD/NC 数据的两种方法。分节 IV-1 中给出了导入本 AOI检查机中已经设为默认格式的 CAD/NC 数据文件
的步骤，分节 IV-2 中给出了导入本 AOI 检查机内默认格式列表中没有的 CAD/NC数据文件的步骤。将数据调整成
和扫描进来的图象相匹配的方法在 IV-3分节中描述。
IV-1 CAD/NC 数据格式可从默认格式列表中找到
CAD数据是 PCB 板的设计数据，它包括了板上每个元器件的坐标值。NC 数据是贴片机所用的数据，它也提供了
每个元器件所要贴装的位置坐标。换句话说，这两种数据都提供了对于制作 PCB 检测程式十分有用的 PCB板上各
元器件布局位置的信息。检查过程中 PCB 板的坐标系统指导检查机的运行。这两种数据可很容易地导入本检查机
用来制作检测程式。导入这些数据的步骤在 IV-1-1中进行描述，在 IV-2-1-2中总结。
IV-1-1 导入步骤
在本检查机内默认（格式类型）中可找到的 CAD/NC 文件的导入步骤如下所述：
第 1步：CAD 文件导入本检查机数据库的第一步就是选择菜单栏内 File菜单下的 Read Cad Data 选项。然后，将
会出现如图 IV-1-1的一个对话框。
第 2步：点击 Browse 按钮，选择你想从硬盘或软盘读取的 Cad 文件。
第 3步：然后你可以在 Format Type 中选择 CAD 格式类型（参看下图）。如果在默认格式列表中未找到想要的格
式，请选择 others 并在下一分节 IV-1-2中查看详细的步骤。
图 IV-1-1: CAD文件导入本检查机数据库内的对话框
第 4 步：完成上述操作后，点击图 IV-1-1中所示的 OK 按钮。然后机器将把板子的外形显示在屏幕上，同时将用蓝
色窗口把每个元器件标在板子上。（参看图 IV-1-2）。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
14
IV-1-2 概要
将 CAD/NC数据导入本检查机的详细步骤如上所述。导入 CAD/NC 数据的步骤可概括为下面的一张流程图（图 IV-
1-3）。从点击 File菜单栏内的 Read CAD Data按钮开始，其次选择你想从硬盘或软盘读取的 Cad 文件，接下
来，从 CAD File Select 对话框中默认栏内选择文件的格式类型。完了之后，点击对话框中的 OK 按钮把板子的布
局外形显示在屏幕上。然后扫描 PCB 板以显示实际图象。最后，调整坐标布局来最终使之和实际/扫描的图象匹
配。

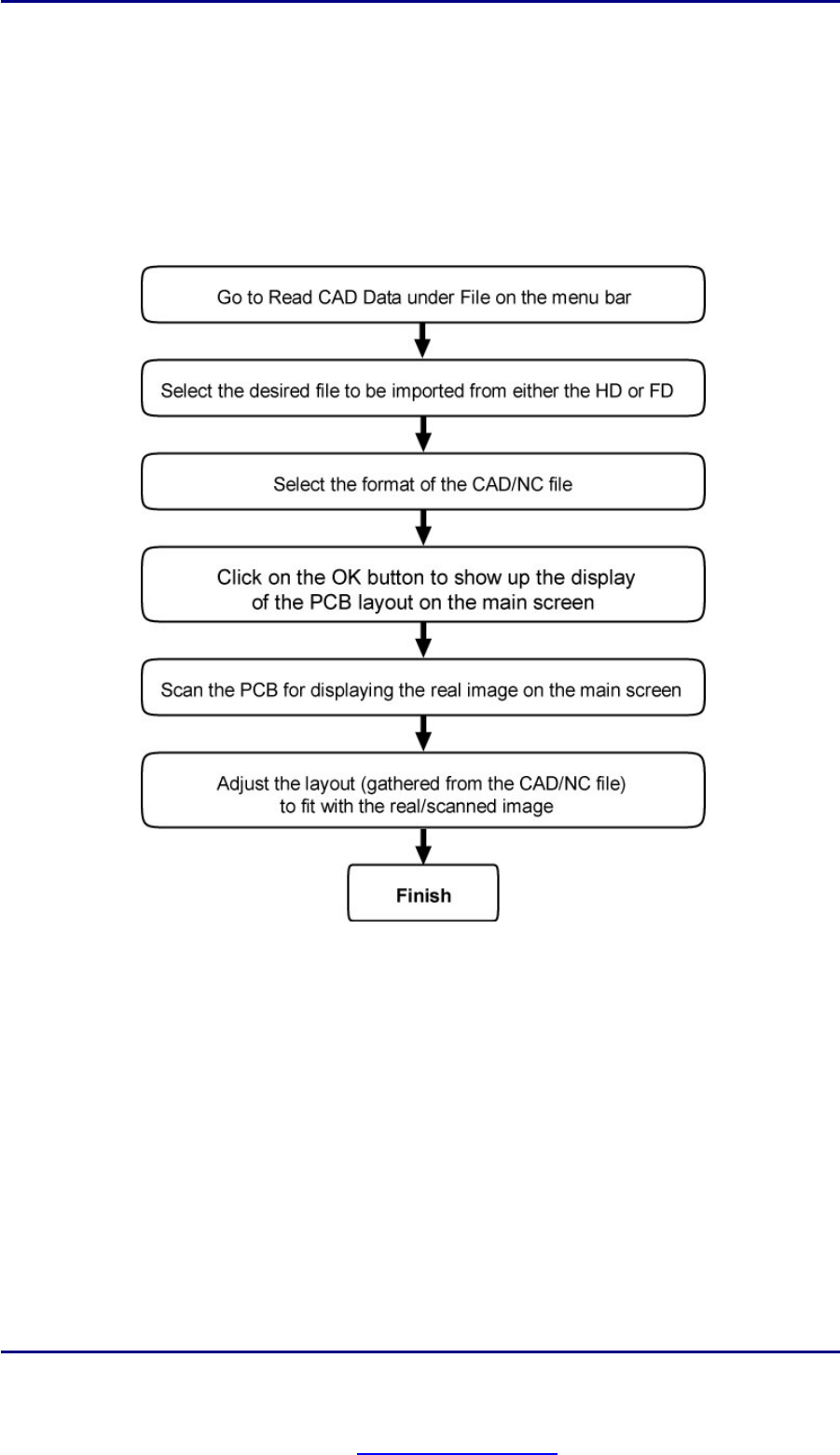

图 IV-1-3:默认格式中能找到的 CAD/NC数据导入步骤流程图
