编程手册
编程手册 |
7

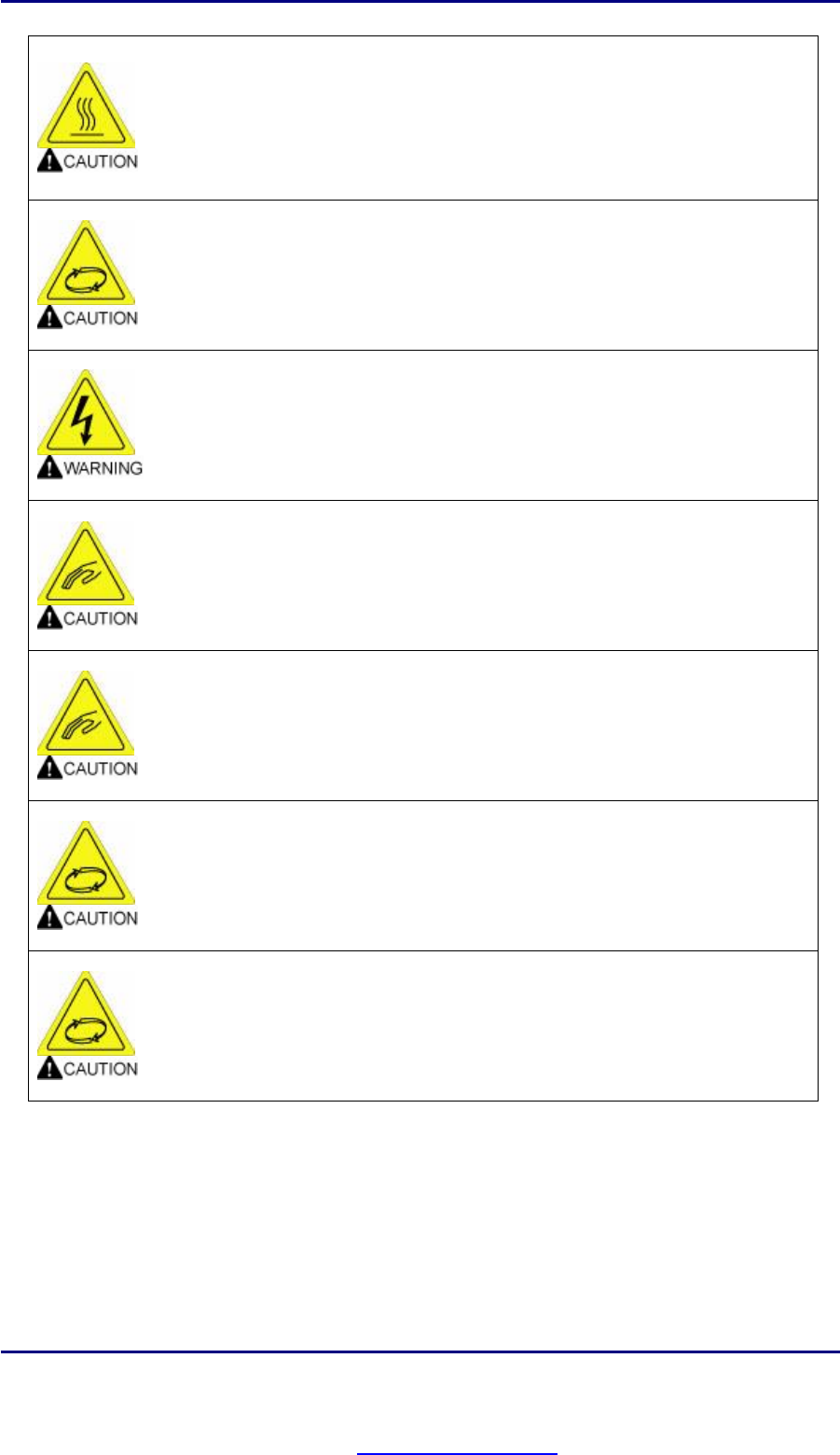

11.
烫伤危险（高温）。
绝对不允许触摸正在运行的机器 LED 照明部件。
该部件由于强光的高温将会被逐渐升温。
维护期间，在关闭机器主开关后至少得等待 5 分钟。注意，温度不会很快就能
降下。
12.
导轨和马达可能会导致人员伤害危险。
机器运行时将手离开机器。
开始维护服务之前先关掉主开关。
13.
内部电压危险。
打开机器之前先切断主电源。
14.
人员伤害危险。
正确地将门抬起并且用支撑臂将门坚固地支撑住。
关门之前收拾并检查支撑臂。
15.
皮带以及活动部件可能会造成人员伤害危险，例如，反射镜部件，照明部件，
打印标记部件等等。
绝对不允许将手/手指放入正在运行的机器内。
在开始维护之前请先关掉主开关。
16.
马达和皮带可能会造成人员伤害危险。
绝对不允许将手/手指放入正在运行的机器内。
在开始维护之前请先关掉主开关。
17.
马达和皮带可能会造成人员伤害危险。
绝对不允许将手/手指放入正在运行的机器内。
在开始维护之前请先关掉主开关。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
8
III 系统结构
III-1 外观图
系统外观图如下。
图 III-1: 机器外观图
表 III-1: 部件名称和功能
序号. 名称 功能
A－01 断路器 开启和关闭电源。
A－02 主开关 开启和关闭系统电源。
A－03 紧急制动开关 紧急情况下停止系统。
A－04 复位开关 释放紧急停止和机器停止状态。
A－05 气压计 检测气压。
A－06 气压阀 释放或者关闭气源。
A－07 前门 方便进行维护工作。
A－08 门开关 打开前门，可看见此开关，并且所有操作将停止。
A－09 PC门 方便对 PC机操作。
A－10 顶门 方便进行维护工作。
A－11 门开关 打开顶门，可看见此开关，并且所有操作将停止。
A－12 信号灯 指示系统状态。
A－13 PCB探测传感器 PCB 入口位置探测传感器。
A－14 气源连接头 连接气源。
