编 程 手册 编 程 手册 | 80 ( D ) 检测 参 数 设 置示 例 这 是一 个 检测 IC 引 脚 间 是 否有 桥 连 的例 子 . 如 果 在 引 脚 间 没 有 发 生 桥 连 , 则 没 窗口 长 度 方 向 上 的 亮 度 差 值 是 很 小 的 , 下 图 还 显 示 了 如 果 在 引 脚 间存 在 一 个 亮 点 的 情况 P D F c r ea t ed w i t h pd f F a c t o r …
编程手册
编程手册 |
79
(11) Bridge
(A)概要
这个方法只要用来 检测 IC的引脚是否有桥连的缺陷.它能得到在窗口长度方向上的亮度深度来判断在
窗口宽度方向上是否存在暗条
(B) 设置
参数
内容
值域
单位
备注
- (Not used)
- (Not used)
Method
1 :不消除噪声信号,不调整窗口位置
2 :消除噪声信号调整窗口位置
其它: 消除噪声信号,调整窗口位置(低灵敏度)
Shift
偏移当前窗口位置
V1 - V8 [Memory] *1
Sample
在窗口宽度方向中的亮度差
0 - 255 [Gradation]
OK Range
检测合格的上下限
0 - 255 [Gradation]
(*1) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.

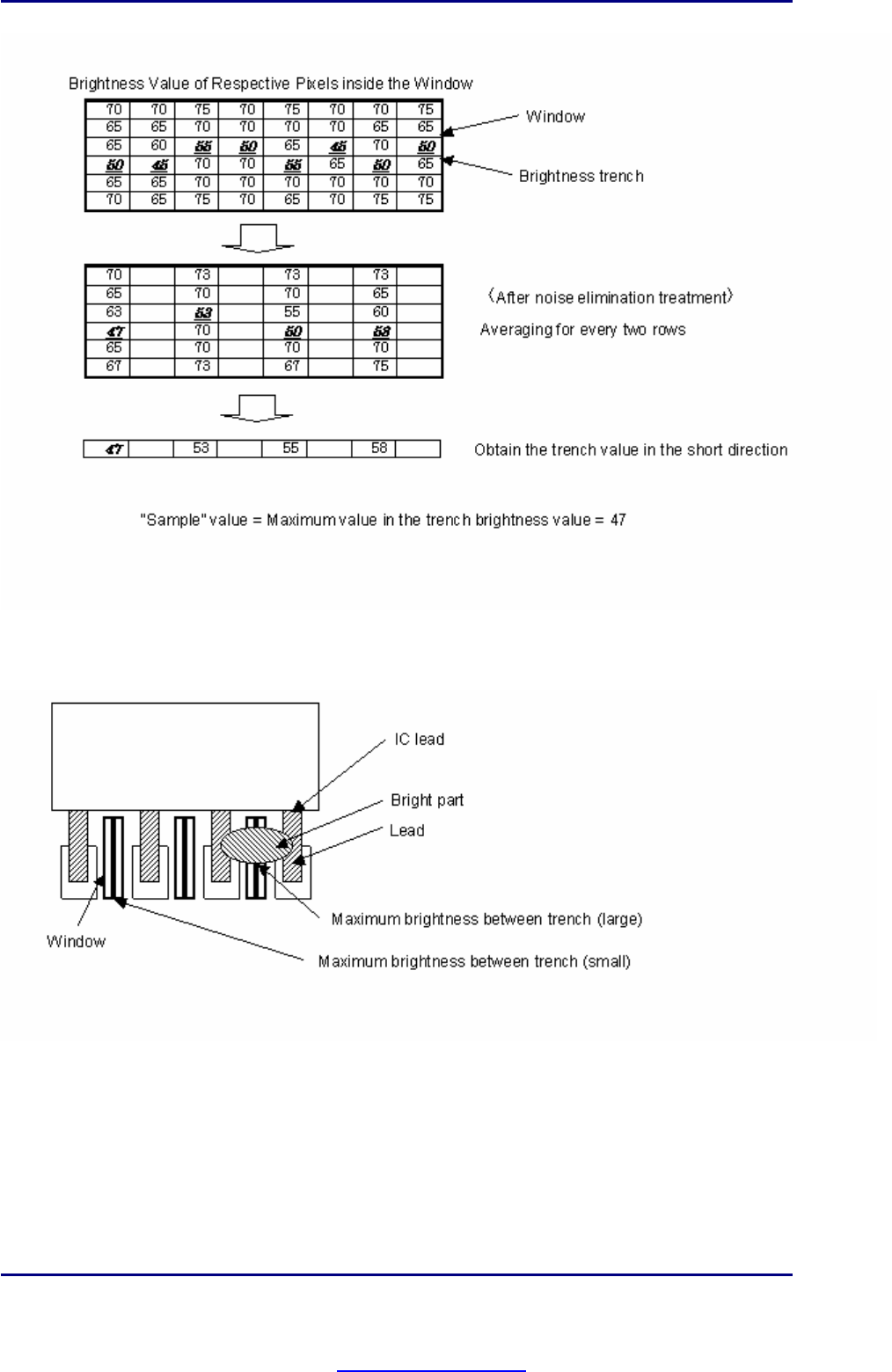

(C) 内部处理过程
<<当 "Method" = 1窗口是纵向 >>
<< 当 "Method" = 2 或其它,进行窗口位置调整>>
在宽度方向上调整窗口位置使得亮度沟槽下好对准窗口的中心.当"Method" = 2时窗口位置的调整量会比"Method" =
others时更敏感
<< 当 "Method" = 2 或其它,消除噪声信号的干扰>>
为了消除噪声信号的干扰,在宽度方向上每两列就进行一次平均.
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
81
(12) Max / (13) Min
(A) 概要
"Max" 值就是窗口内最大的亮度值.
"Min" 值就是窗口内最小的亮度值.
设定 "Averaging X" 和 "Averaging Y" 是用来消除一些干扰因素如灰尘等对检测结果的影响.
(B) 设置
Parameter Contents Value Range Unit Note
Averaging X
X方向的平均宽度
0 -
Window width
[Pixels] *1
Averaging Y
Y方向的平均宽度
0 -
Window width
[Pixels] *1
Option (Not used)
Shift
当前检测窗口的偏移
V1 - V8 [Memory] *2
Sample
窗口内的最大(最小)的亮度值
0 - 255 [Gradation]
OK Range
检测合格的上下限
0 - 100 [Gradation]
(*1) 通常"Averaging X" 和 "Averaging Y"设为 2 或 3.
(*2) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.
(C) 内部处理过程 (当 algorithm = "Max", "Averaging X" = 2 and "Averaging Y" = 2)
(D) 检测参数设置示例
这是一个检测元件偏离的例子.
现在的情况是元件电极的部分比周围的部分亮得多.当元件偏离正常位置时,电极进入窗口就会造成窗口内的最
大亮度值提高,这样就能检测出元件是否偏离.
NG Type Lighting Algorithm Averaging X
Averaging Y
OK-Upper
OK-Lower
Shift Top Light Max 2 2 150 0
