编 程 手册 编 程 手册 | 49 图 V - 4 - 7 : 编 制 一 个 完 整 的 IC 锡膏 检 测程 式 的 步骤 流 程图 P D F c r ea t ed w i t h pd f F a c t o r y P r o t r i a l v e r s i on www.pdffactory.com
编程手册
编程手册 |
48

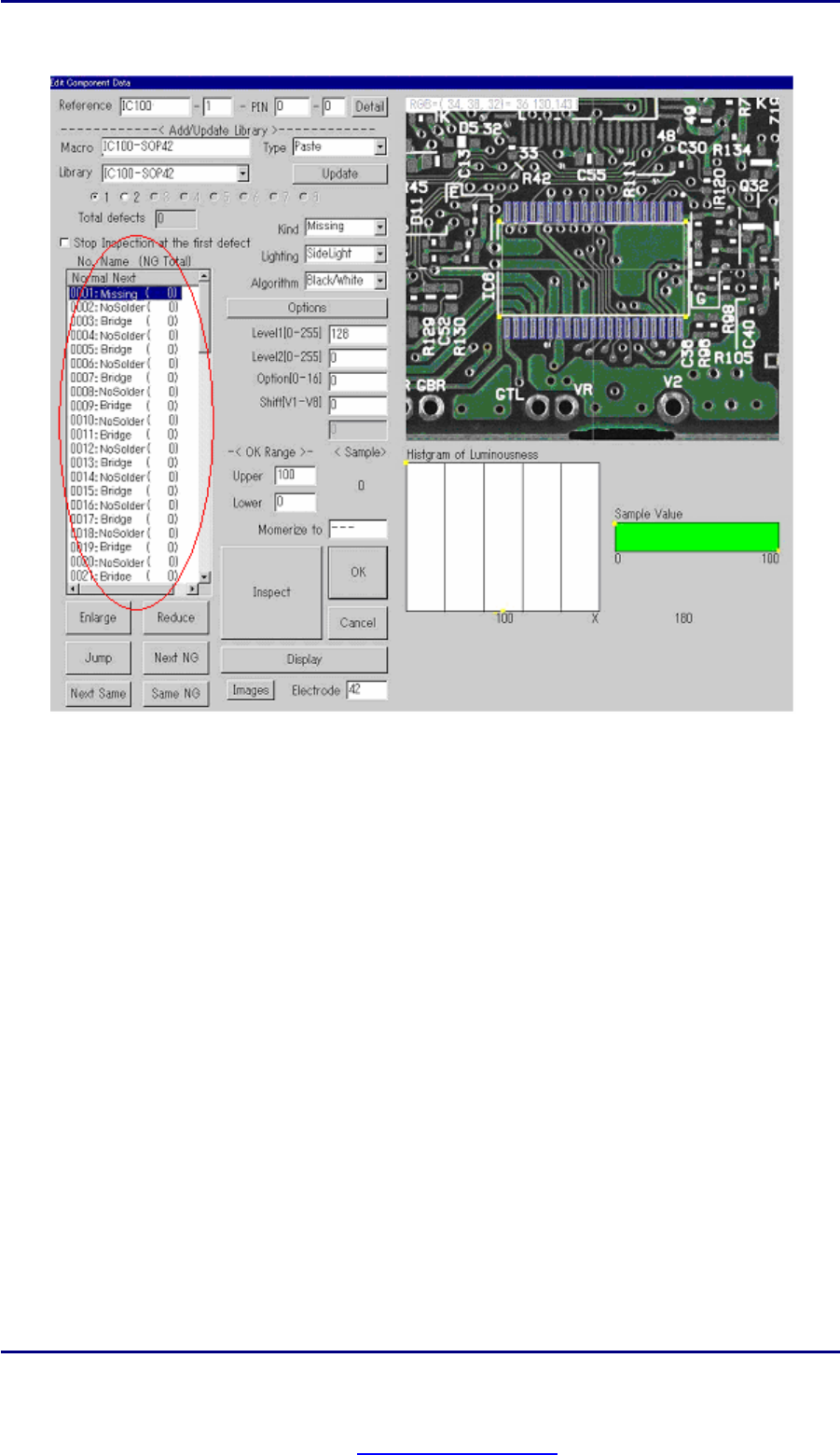

图 V-4-6:编辑完 Paste Library而且从元器件库中重新选择选项之后，自动生成的窗口。
第 8 步：上述步骤之后，将第一个窗口改成 AREA 用于定位。并且请不要移动 FOV（视窗区域）中的窗口。移动
窗口将导致（自动运行）检查时的不正确引导。
第 9步：最后，点击 OK按钮来保存设置。
VI-4-2 概要
编制锡膏检测程式的详细步骤如上文所示。这些步骤的概要如图 V-4-7中的流程图所示。它从在 Edit Component
Data对话框内的 Type选项中选择 Paste设置开始。然后添加一个新的窗口并且将窗口大小设置的和 IC本体一
样。之后，点击 Update按钮进入 Paste Library对话框，在这个对话框内可对 IC的数据信息（例如引脚间距尺
寸，package尺寸，bridge尺寸等），以及检测算法等进行编辑。接下来，点击 Paste Library 对话框上的 OK按钮
来将锡膏库加入检测程式。完成之后，修改检测窗口（例如尺寸和算法）来满足期望的输出结果，并且将第一个窗
口 KIND类型改成 Area 用于定位。最后，再次核实设置，观察它们是否满足期望的输出结果，如果已经满足则点
击 OK 按钮。否则，对设置反复进行微调直到它们能够满足期望的输出结果为止，然后保存设置。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
50
VI 编制缺陷检测程式
OCR代表光学字符识别，换句话说，这个功能提供了机器识别元器件上字符（无论数字还是字母）的能力，主要
用于检测 IC元器件的放置，例如，IC 元器件是否按其设计的位置正确放置。OCR 能够读出字符并且区分图像和字
符号码，但不是图像匹配。本章包括 VII-1中编制一个利用 OCR的检测程式的步骤，以及 VII-2中的短暂概要。本
章结尾部分为 OCR的内幕（内部处理过程）。
VII-1 利用 OCR 编制检测程式
OCR像其它检测算法一样工作，它能够读出 16个字符。如果有必要编制一个检测识别多于 15个字母（字符）的
检测程式，建议设置多个检测窗口。利用 OCR编制检测程式的步骤如下所述:
第 1 步：利用 OCR 编制检测程式的第一步首先要在 Edit Component Data 对话框内的 Normal Next 空白栏下创建
一个新创口，并且将窗口的大小设置成足够覆盖需要检测的字符，如图 VII-1-1所示。
第 2 步：接下来是将 Kind设成 ICText，并且选择合适的照明光源模式（例如 Top light），这种光线可提供清晰、
锐利的图像显示，然后将算法设置成 OCR，如图 VII-1-1所示。
图 VII-1-1:添加一个新窗口并且将窗口的大小设置成足够覆盖需要检测的字符，将 Kind设成 IC Text，算法设成
OCR，并选择合适的照明光源模式。
第 3 步：上述步骤完成后，点击 FOV（视窗区域）右上角显示字符图像的空白区域，以便进入如图 VII-1-2 所示的
OCR-Option对话框。
