附录 (检测 算法)
(1) Black / White
(A) 概要
这个算法可以获得窗口内亮区域的面积占整个窗口面积之比,所谓亮区域的亮度范围可以由用户设定..
(B) 设置
参数
内容
值域
单们
备注
Level1
亮度范围 :阀值 (1)
0 - 255
M1 - M8
[Gradation]
[Memory]
*1
*2
Level2
亮度范围 :阀值 (2)
0 - 255
M1 - M8
[Gradation]
[Memory]
*1
*2
Option
16 : 进行完算法过程后显示结果
16
Shift
偏移当前窗口位置
V1 - V8 [Memory] *3
Sample
亮区域占整个窗口面积之比
0 - 100 [%]
OK Range
面积比的上下限
0 - 100 [%]
(*1) "Level1" 和 "Level2"的设定
亮度范围 Level 1 和 Level 2 的设定要根据选项设定 (*4).
"Set Binary Image on Upper/Lower Level" of [OPTION] dialogue box
通过的
不通过的
Level2=0
超过 "Level1", 低于 255
(Level2 未使用)
Level2=0
超出"Level2", 低于 "Levle1"
超过 "Level2", 低于 "Levle1"
(*2) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.
(*3) 同(*2).
(*4) 参阅 I-9.SYSTEM SETTINGS, ref. [OPTION] dialogue box.

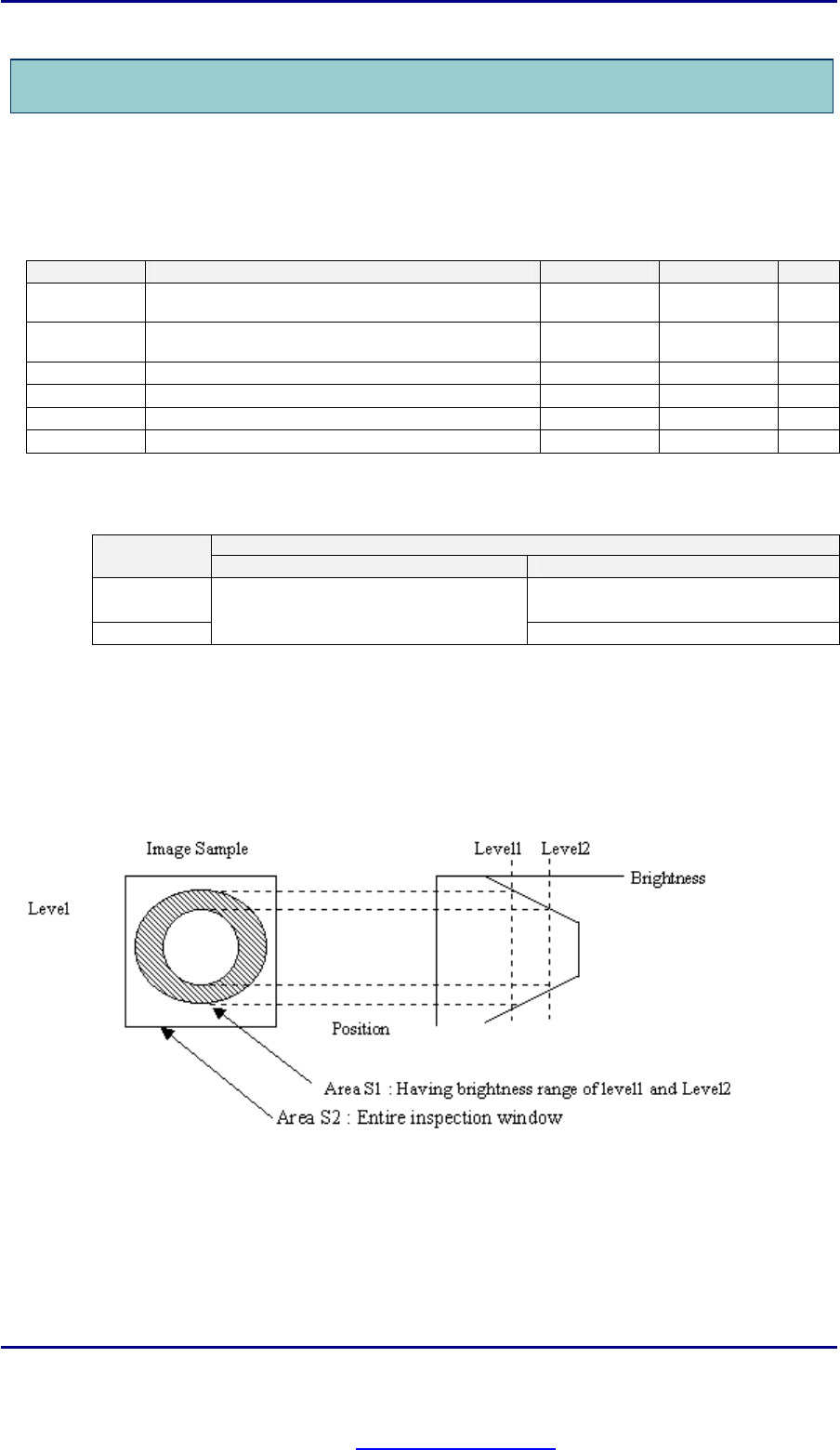

(C) 内部处理过程 (当 "Set Binary Image on Upper/Lower Level" 中[OPTION]的按钮是 ON)
"Sample" value = S1 / S2 x 100 [%]
(D) 检测参数设置示例

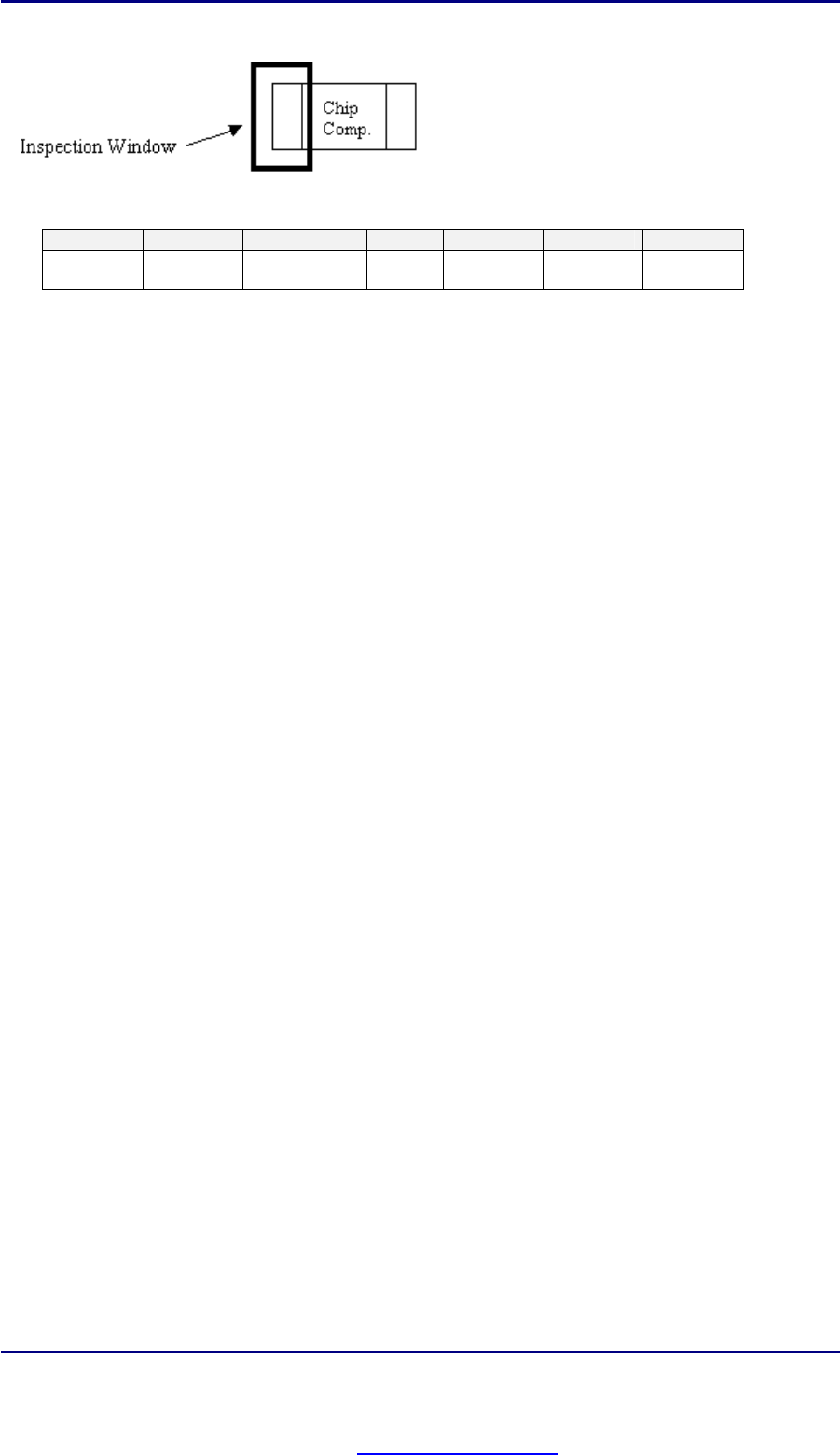

下面有个用 Black / White算法来检测"Solder" 的例子.
在"Top Light"下焊锡的区域是黑暗的,BF机器能检测到缺陷.
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
66
(2) Bright level
(A) 概要
这个算法就是针对前面的"(1) Black / White"算法,它可以给出黑白之间合适的门限值.
(B) 设置
参数
内容
值域 单位
备注
Bright
面积比率
0 - 100 [%] *1
Dark
面积比率
0 - 100 [%] *1
Option
无用
Shift
检测窗口的偏移
V1 - V8 [Memory] *2
Sample
"Black / White" 的门限值
0 - 255 [Gradation]
OK Range
检测合格范围
0 - 255 [Gradation]
(*1) 设定面积比率的方法如下:
项目
亮
暗
当要设定亮区域的面积比率时 设定面积比率[%]
0 [%]
当要设定暗区域的面积比率时
0 [%]
设定面积比率[%]
(*2) 参阅 II-4.Algorithm Option, ref. using method of Memorized value.
(C) 内部处理过程

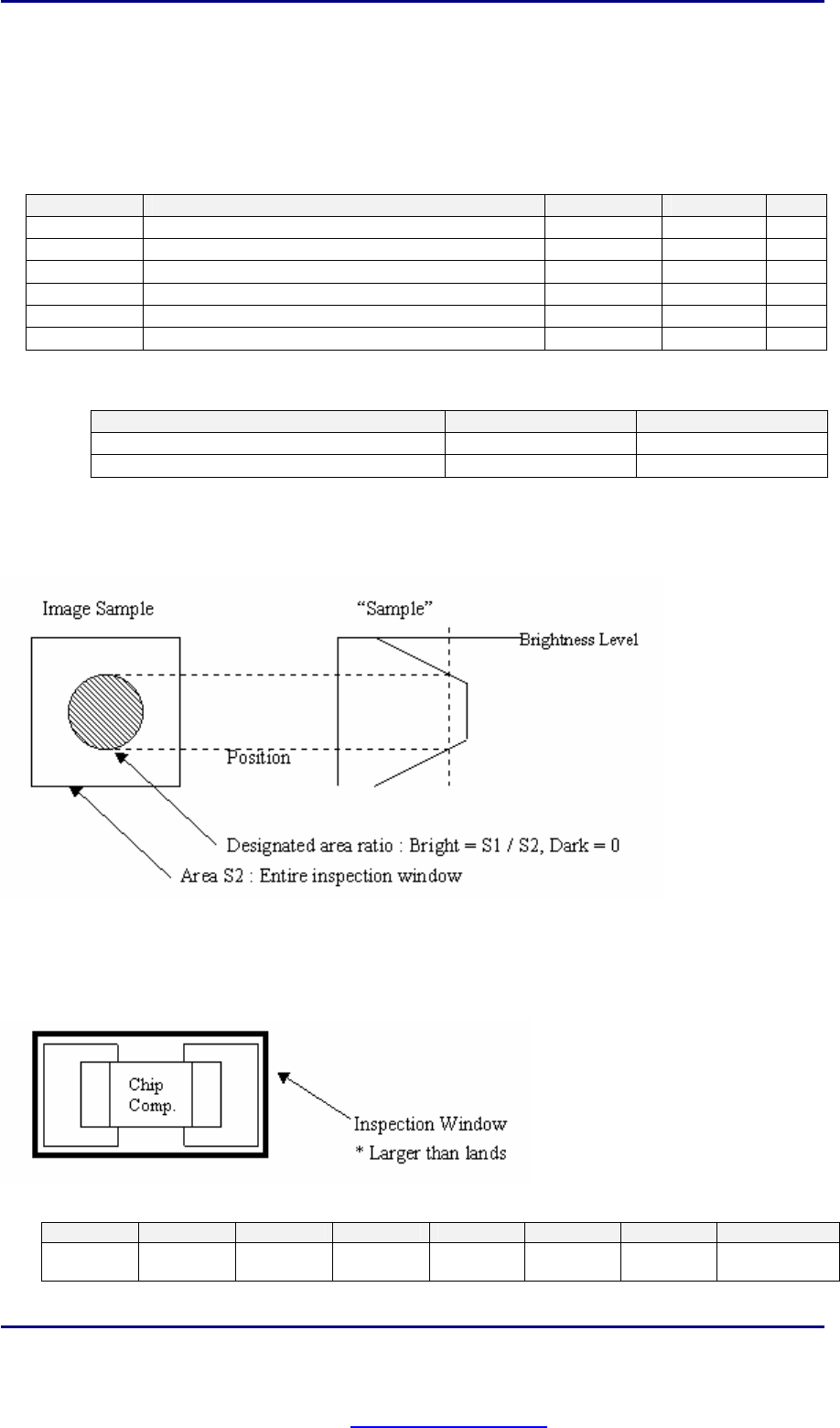

(D) 检测参数设置示例
这是一个获得检测门限值的例子,首先用"Length"算法.元件电极的部分设为亮区域,并将它的亮度作为要获取的
门限值.然后将这个值存起来以备后用.
NG Type Lighting Algorithm Bright Dark OK-Upper
OK-Lower
Memorize to
Missing Top
Light
Bright
Level
10 0 255 70 M1
PDF created with pdfFactory Pro trial version www.pdffactory.com
