DEUKYX
2-5193-1100
2. Bedienoberäche
2. Bedienoberäche
Der grundlegende Aufbau der Bedienoberäche sieht wie folgt aus.
[1] [2]
[3]
[4]
[5]
[6]
[8]
F1B5
[1] [2]
[3]
[4]
[5]
[7]
[8]
F1B6
DEUKYX
2-6193-1100
2. Bedienoberäche
[1] Aktueller Maschinenmodus
Die Anzahl der Maschinen in der Fertigungsstraße und ihr jeweiliger Status
werden in Echtzeit angezeigt.
RUN
: Zeigt, dass die Maschine gerade arbeitet.
MOVE
: Zeigt, dass eine Funktion wie beispielsweise Fahren in
die Nullposition durchgeführt wird.
STOP
: Zeigt, dass die Maschine gestoppt wurde.
WAIT
: Zeigt, dass sich die Maschine im Standby-Modus
bendet.
PAUSE
: Zeigt, dass sich die Maschine angehalten wurde.
[2] Statusanzeigen
Aktueller Betriebsmodus, Produktname (Bestückungsprogramm), Bedien-
Bildschirm, hierarchische Position (Host-Bildschirm) und Name werden
angezeigt.
[3] [Eingeloggter Benutzer]-Feld
Der momentan eingeloggte Benutzer wird angezeigt.
Beim Drücken der Taste erscheint das „Select Login User (Benutzer
wählen)“ Bildschirm und der Benutzer kann gewechselt werden.
Referenz
Details nden Sie „1.2 Benutzer wählen“ in Kapitel 2 unter
Benutzerwechsel.
[Line]-taste
Durch drücken dieser taste wird die Verbindung einer Maschine zur
Fertigungsstraße vorgegeben.
Jedes Mal, wenn Sie [Line] drücken, verbindet sich die Maschine oder eine
bestehende Verbindung wird getrennt.
: Dies zeigt, dass die Maschine mit der Straße verbunden ist.
: Dies zeigt, dass die Maschinekeine Verbindung mit der Straße hat.
[4] Hauptmenüleiste
Die Schaltächen des Hauptmenüs sind in einer Menüleiste angeordnet.
Wird eine davon gedrückt, wird das entsprechende Bedienbildschirm
geöffnet.
Referenz
Siehe auch „2. Produkt-Menü“ in Kapitel 1(Band 2), mit einer detaillierten
Beschreibung der Hauptmenüleiste.
DEUKYX
2-7193-1100
2. Bedienoberäche
[5] Allgemeine Menüleiste
Die Schaltächen des allgemeinen Menüs benden sich unten auf dem
Bildschirm.
Wird eine davon gedrückt, wird das entsprechende Bedienbildschirm
geöffnet.

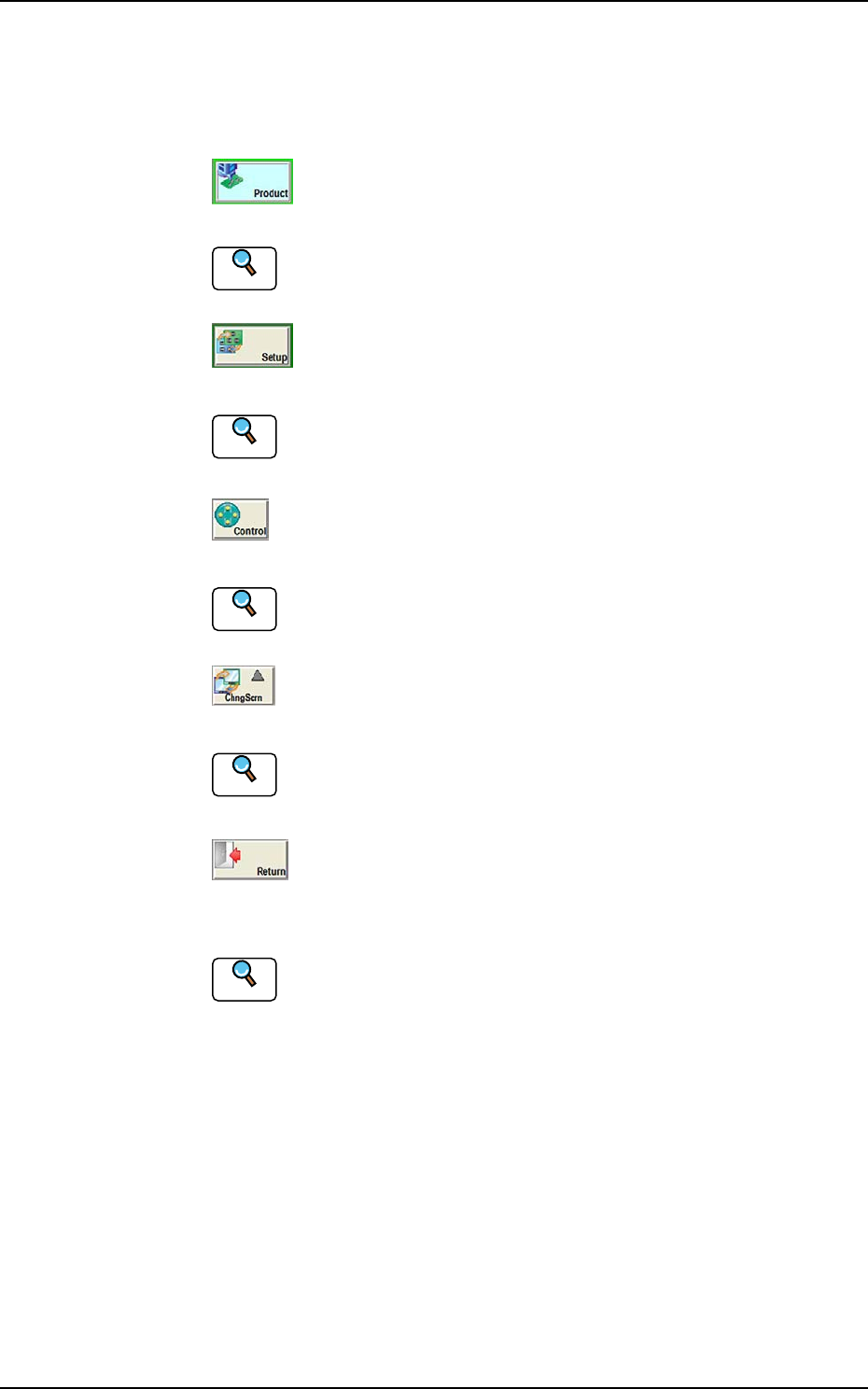

[Product]-Taste
Beim Drücken der Taste erscheint das „Produkt“ Bildschirm.
Referenz
Detaillierte Informationen zum „Produkt“-Bildschirm nden Sie unter
„Produkt-Menü“ in „Kapitel 1 (Band 2)“.
[Setup]-Taste
Beim Drücken der Taste erscheint das „Setup“ Bildschirm.
Referenz
Detaillierte Informationen zum „Setup“-Bildschirm nden Sie unter
„Produktumrüstungsmenü“ in „Kapitel 6 (Band 2)“.
[Control]-Taste
Beim Drücken der Taste erscheint das „Control“-Bildschirm.
Referenz
Details zum „Control“-Bildschirm nden Sie „2.1 Kontrollmenü“ in
Kapitel 2.
[ChngScrn]-Taste
Beim Drücken der Taste erscheint das „Recognition Image“ Bildschirm.
Referenz
Details zum Bildschirm der Bilderkennung nden Sie „2.2 Erkennungs-
Bildschirm“ in Kapitel 2.
[Return]-Taste
Wird diese Taste gedrückt, wird die Bedienoberäche verlassen und es
erscheint wieder das TOP-Bildschirm.
Referenz
Details zum „Abmelden“-Bildschirm nden Sie „4.1 Abmelden“ in Kapitel
2.
[6] Bedien-/Anzeigeeinheit
Hier werden Geräteabbildungen, Bedien-Schaltächen und zugehörige
Daten angezeigt. Die angezeigten Daten varieren abhängig vom jeweiligen
Bildschirm.
[7] Register-Tabs und Registerkarten
Besteht ein Bildschirm aus mehreren Registerkarten, benden sich im
oberen Bereich entsprechende Register-Tabs oder Schaltächen. Auf dem
jeweiligen Tab wird die Bezeichnung der Registerkarte angezeigt. Wird ein
Tab gedrückt, wird die zugehörige Registerkarte geöffnet
[8] Statusleiste
Hier werden der Anmelde-Typ, die Bildschirm-Nr., das Datum und die Zeit
angezeigt
