3-26193-1100
2.3 Programmwechsel
(4) Drücken Sie, während Sie die Aufnehmerstation von Hand nach unten
drücken, ebenfalls den den Hebel der Station nach unten und lösen Sie die
Aufnehmerstation aus der Halterung.
Aufnehmerstation
F1C23
Hebel
Aufnehmer-Stocker
Hebel nach unten drücken
F1C24
(5) Verschieben Sie den Verschluss der Station und entnehmen Sie alle
Aufnehmer.
Hinweis
Wenn Sie Aufnehmer aus der Station nehmen oder in die
Station einsetzen, müssen Sie den Verschluss verschieben.
Hinweis
Es ist ratsam, die nach einem Programmwechselvorgang erforderlichen
Aufnehmer für die Aufnehmerstation zuvor vorzubereitet, da sich so die
Umrüstzeiten verkürzen lassen.
DEUKYX
3-27193-1100
2.3 Programmwechsel
(6) Verschieben Sie den Verschluss der Station und setzen Sie alle erforderlichen
Aufnehmer ein.
Verschieben Sie den Verschluss der Station
und installieren Sie alle Aufnehmer.
Wird dieser Bereich zu stark gedrückt,
kann er beschädigt werden. Die Kraft
darf maximal 200 g betragen.
Vakuumaufnehmer
zurückbleibender Aufnehmer
Stationsverschluss
falsch angebracht
korrekt angebracht
F1C25
Hinweis
(a)
Setzen Sie die Aufnehmer korrekt in die Aufnehmerstation ein.
Starten Sie die Maschine nicht, wenn noch ein Aufnehmer auf dem
Verschluss der Station liegt. Anderenfalls kan es zu Schäden an der
Maschine kommen.
(b) Wenn Sie einen mittelgroßen, unregelmäßig geformten
Aufnehmer in die Station einsetzen, muss die Markierung auf
dem Aufnehmer zur rechten Seite zeigen (von der Feeder-Seite
aus gesehen). Zeigt der Aufnehmer in die falsche Richtung, wird
bei der Aufnehmererkennung eine Fehlermeldung ausgegeben
und die Maschine stoppt.
(7) Setzen Sie die Aufnehmerstation in die Maschine ein.
(8) Drücken Sie dann [Change].
Hinweis
Wenn die Maschine mit einer erweiterten Aufnehmerstation (Option)
ausgestattet ist und Aufnehmer (die nach einem Programmwechsel
verwendet werden sollen) in der Station vorbereitet werden, werden die
Aufnehmer nacheinander angebracht.
(9) Drücken Sie [MOVE] und danach innerhalb von 10 Sekunden auf dem
Bedienfeld [START]. Setzen Sie dann den Aufnehmer in den Kopf ein.
(10) Wählen Sie im „NOZ.CHG“-Bildschirm [Conrm] und drücken Sie dann
auf dem Bedienfeld [START], um zu prüfen, ob der korrekte Aufnehmer
verwendet wird.
DEUKYX
3-28193-1100
2.3 Programmwechsel
2.3.5 Prüfen von LP-Transport und -Positionierung
Nachfolgend wird beschrieben, wie der Status des LP-Transports und der
-Positionierung im „PCB XFER“-Bildschirm (einem Menü in „Set-up“) geprüft
werden kann.
Vorgehensweise

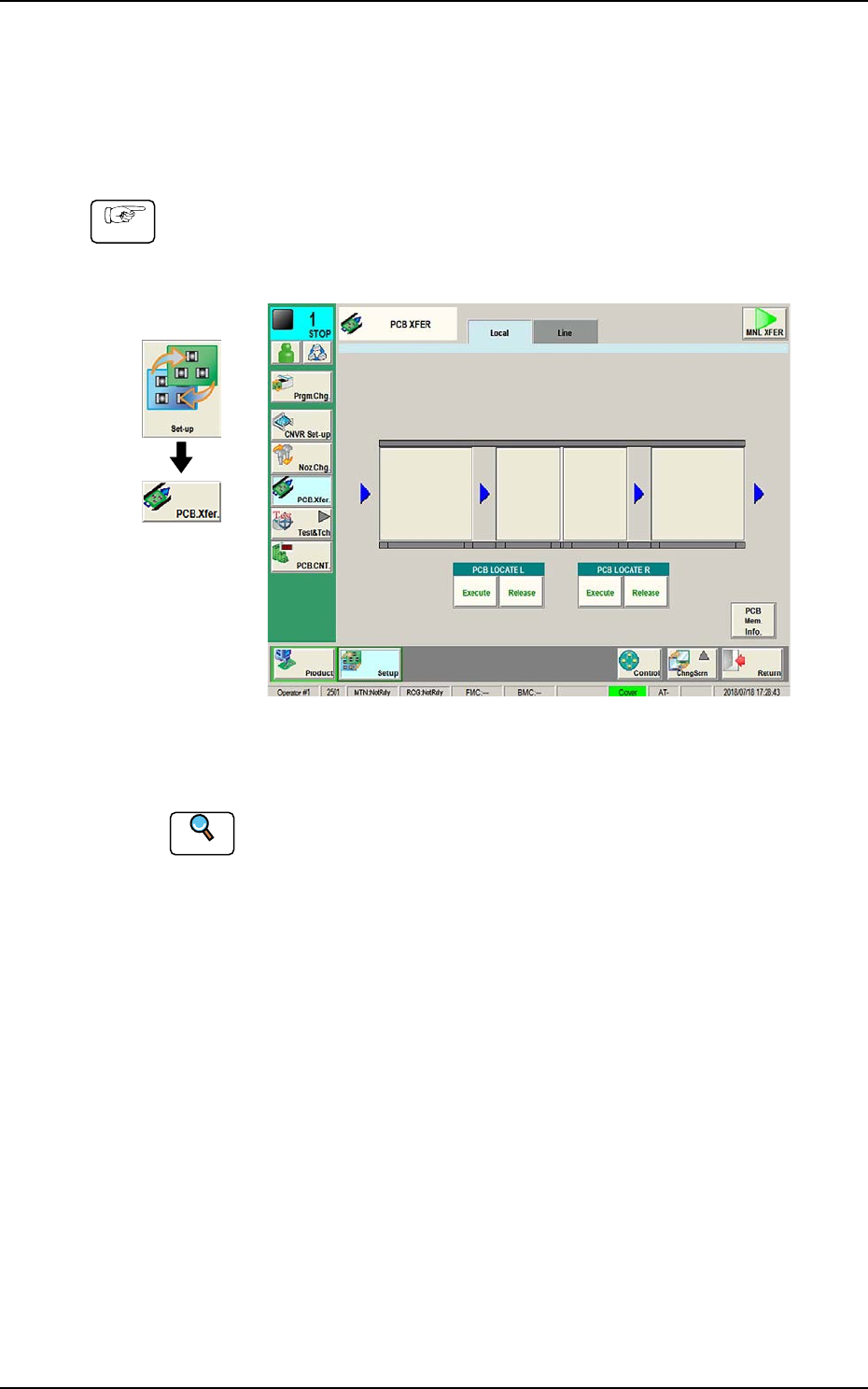

(1) Rufen Sie das „PCB XFER“-Bildschirm wie in folgender Grak dargestellt
auf.
Grafischer
Ablauf
F1C26
(2) Führen Sie die LP aus der vorgeschalteten Maschine zu.
Referenz
Soll die LP manuell zugeführt werden, nden Sie Details „4.1.1 Leiterplatten
manuell einsetzen“ in Kapitel 3.
(3) Wählen Sie die gewünschte Block-Taste (grasch dargestellt) für „PCB
LOCATE L“.
Drücken Sie innerhalb 10 Sekunden auf dem Bedienfeld [START], um die
Leiterplatte zu transportieren.
(4) Prüfen Sie, ob die LP normal und gleichmäßig transportiert wird und nicht
herunterfällt.
(5) Drücken Sie in dem Feld mit der Überschrift „PCB LOCATE L“ [Execute].
Drücken Sie innerhalb 10 Sekunden auf dem Bedienfeld [START].
(Die Abstützbasis fährt hoch.)
