DEUKYX
1-11193-1100
2.2 Einrichtungen zur Anwendersicherheit
2.2.3 Abdeckungen
GEFAHR
In der Maschine gibt es stark motorisierte und
hochspannungsführende Bereiche. Hier muss
besonders darauf geachtet werden, sie nicht zu
berühren.
Anderenfalls kann es zu Verletzungen (schweren
Unfällen) kommen.
• Nur entsprechend qualiziertes Wartungspersonal
darf die Abdeckungen entfernen.
• Die Maschine darf nur mit installierten
Abdeckungen in Betrieb genommen werden.
• Wurde eine Abdeckung abgenommen, bringen Sie
sie vorher wieder an.
• Schließen Sie die Abdeckungen (Türen), bevor Sie
die Maschine in Betrieb nehmen.
• Deaktivieren Sie keine Sicherheitsschaltungen
der transparenten Abdeckungen (Türen).
WARNUNG
Halten Sie alle Abdeckungen (Türen) geschlossen,
um Gefahren während des Automatikbetriebs
auszuschließen..
VORSICHT
Vermeiden Sie Hand- und Fingerverletzunge.
•
Achten Sie beim Schließen der Abdeckungen (Türen)
darauf, dass Sie sich nicht an der Hand oder an den Fingern
verletzen.
.
•
Halten Sie den Handgriff fest und öffnen oder schließen
Sie die Abdeckung (Tür) langsam.
DEUKYX
1-12193-1100
2.2 Einrichtungen zur Anwendersicherheit
Die Abdeckungen (Tür) an der Oberseite der Trägereinheit und die
Sicherheitsabdeckungen um die Basis sind so angebracht, dass Körperteile,
Kleidungsstücke oder Gegenstände nicht mit den sich bewegenden Teilen der
Maschine in Berührung kommen, um während des automatischen Betriebs
Gefahren zu vermeiden.
Jede Abdeckung (Tür) hat eine Verriegelungsfunktion. Werden die Abdeckung
(Tür) geschlossen und der Schalter [Cover] gedrückt, schaltet sich die
Kontrollleuchte ein, die Verriegelung wird aktiviert und die Abdeckung (Tür)
kann nicht mehr geöffnet werden.
Maschinenvorderseite
Sicherheitsverkleidung
(an Maschinenbasis)
Handgriff
Sicherheitsverkleidung
Schaltschrank
(an Maschinenbasis)
Sicherheitsabdeckung
(an Maschinenbasis)
Abdeckungen
(Tür)
Abdeckungen
(Tür)
F1A6
DEUKYX
1-13193-1100
2.3 Bedienelemente
2.3 Bedienelemente
2.3.1 Netzschalter

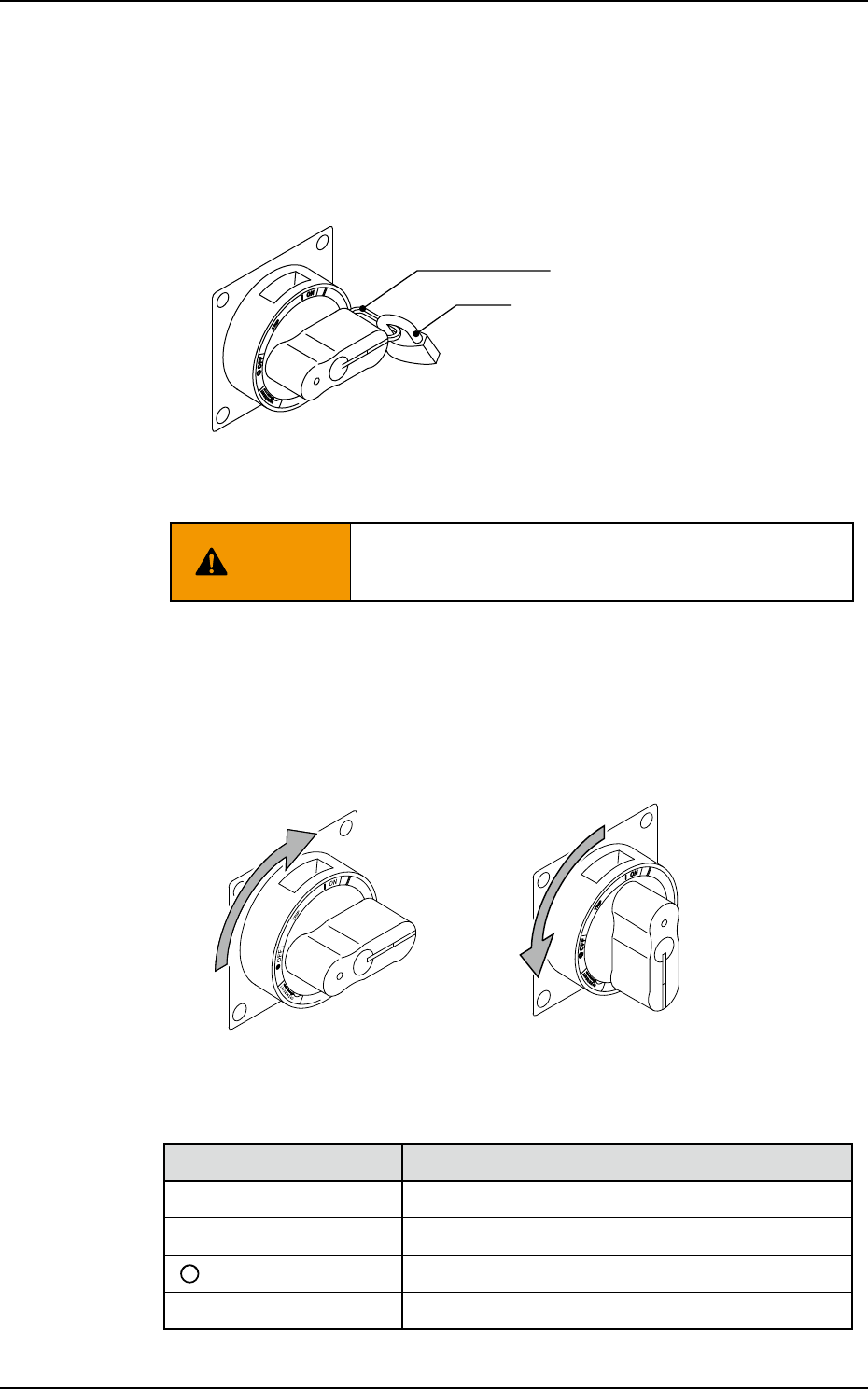

Über den Netzschalter wird die Stromzufuhr zur Maschine ein- oder ausgeschaltet.
Der Netzschalter kann über ein Vorhängeschloss gesichert werden.
Verriegelungshebel
Schloss
Netzschalter
F1A7
WARNUNG
Schalten Sie vor Wartungsarbeiten den Hauptschalter
aus und sichern Sie ihn mit einem Schloss.
• Bedienung des Netzschalters
Schalten Sie den Netzschalter auf ein, um die Maschine mit Strom zu
versorgen.
Schalten Sie den Netzschalter auf ein, um die Stromversorgung auszuschalten.
Strom EIN Strom AUS
Netzschalter
F1A8
Symbol / Bezeichnung Funktion
❙
(ON)
Strom EIN
TRIP (Ausgelöst)
Stromunterbrechung aufgrund von Überstrom
(OFF)
Strom AUS
RESET
Nicht verwendet
