DEUKYX
3-13193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2.1 Bauteilbibliotheksvorbereitung
Für neue Bauteile müssen Bibliotheksdaten erstellt werden, um ein
Bestückungsprogramm zu erstellen.
Referenz
(a) Für die Bildschirm-Navigation siehe auch „Kapitel 3 Component Library“
in Band 2.
(b) Siehe auch „Band. 6 : Bauteil-Bibliothek“, wie die Daten erstellt werden.
2.2.2 Bestückungsprogramm für Fertigungsmodell erstellen
Für den Automatikbetrieb der Maschine ist ein Bestückungsprogramm
erforderlich.
Referenz
Details nden Sie in „Kapitel 2 Bestückungsprogramm“ in Band 2.
2.2.3 Registrierung eines Bestückungsprogramms für Fertigungsmodell
Die Daten der Bauteilbibliothek und des Bestückungsprogramms müssen mit dem
Netzwerkterminal (Option) auf die Maschine übertragen werden.
DEUKYX
3-14193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2.4 Feeder-Vorbereitung
Gehen Sie bei der Vorbereitung der Feeder wie folgt vor.
Vorgehensweise
(1) Schauen Sie im Bestückungsprogramm nach den Feeder-Positionsdaten und
prüfen Sie, ob die erforderlichen Feeder installiert sind.
(2) Beladen Sie alle Feeder mit Bauteilen.
Referenz
Im Bedienerhandbuch nden Sie Details zum Laden der Bauteile in „Tape
Feeder“ für die SIGMA-G4/G5.
(3) Installieren Sie die Feeder auf die Feeder-Basis des Feeder-Bank-
Austauschwagens.
Hinweis
Prüfen Sie, bevor Sie die Feeder installieren, welche Feeder-Typen in
welcher Feeder-Einschubnummer installiert werden sollen.(Fdr. Nr.)
WARNUNG
Personen mit implatierten Schrittmachern dürfen
nicht mit den Gurt-Feedern arbeiten.
Die Magneten können auf den Schrittmacher einwir-
ken und so schwere Unfällen verursachen.
VORSICHT
Wird ein Gurt-Feeder angebracht oder abgenommen,
lassen Sie ihn nicht fallen.
Sie können sich am Fuß verletzen oder den Feeder be-
schädigen.
Nehmen Sie immer einen Feeder nach dem anderen und
lassen Sie sie nicht fallen.
HINWEIS
Achten Sie darauf, dass die Feeder im korrekten
Feeder-Einschub installiert werden (Fdr-Nr.).
Anderenfalls können Bauteile zwischen den Köpfen
eingeklemmt werden.
Schieben Sie die Feeder tief hinein.
Wenn der Halter nicht eingehakt ist oder sich gehoben
hat, kann der Feeder nicht erkannt werden und die
Haltevorrichtung kann mit dem Kopf kollidieren.
Installieren Sie die Feeder so, dass sie korrekt
einrasten.
Anderenfalls können sie mit dem Kopf kollidieren oder es
kann zu Aufnahmefehlern kommen.
DEUKYX
3-15193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
(4) Befestigen Sie den Feeder-Bank-Austauschwagen an der Maschine.
Referenz
(a) Details zum „Anbringen und Abnehmen von Gurt-Feedern“ nden
Sie im Bedienerhandbuch, einschl Hinweisen zur Installation von
Gurt-Feedern auf dem Feeder-Bank-Austauschwagen.
(b) In „2.2.5 Wechseln des Feeder-Bank-Austauschwagens“
„Kapitel 3“ nden Sie Details zum Anbringen des Feeder-Bank-
Austauschwagens.
VORSICHT
Gefahren für Hände und Finger!
•
Fassen Sie den Feeder-Wagen am Handgriff an, wenn Sie ihn
bewegen.
Passen Sie auf, wo Sie hintreten!
•
Achten Sie darauf, dass Sie sich nicht mit dem Fuß gegen
den Wagen stoßen, wenn Sie den Feeder-Wagen schieben
Der Widerstand kann sich schnell ändern, wenn sich der
Wagen irgendwo am Boden oder an der Kante einer Platte
verfängt.
•
Schieben Sie den Feeder-Wagen mit dem tiefen Ende ein.
Sind Feeder auf dem Feeder-Wagen befestigt,achten Sie
darauf, dass sie korrekt und fest montiert sind.
Ist dies nicht der Fall, können Feeder herunterfallen, Ihr Bein
verletzen oder beschädigt werden.

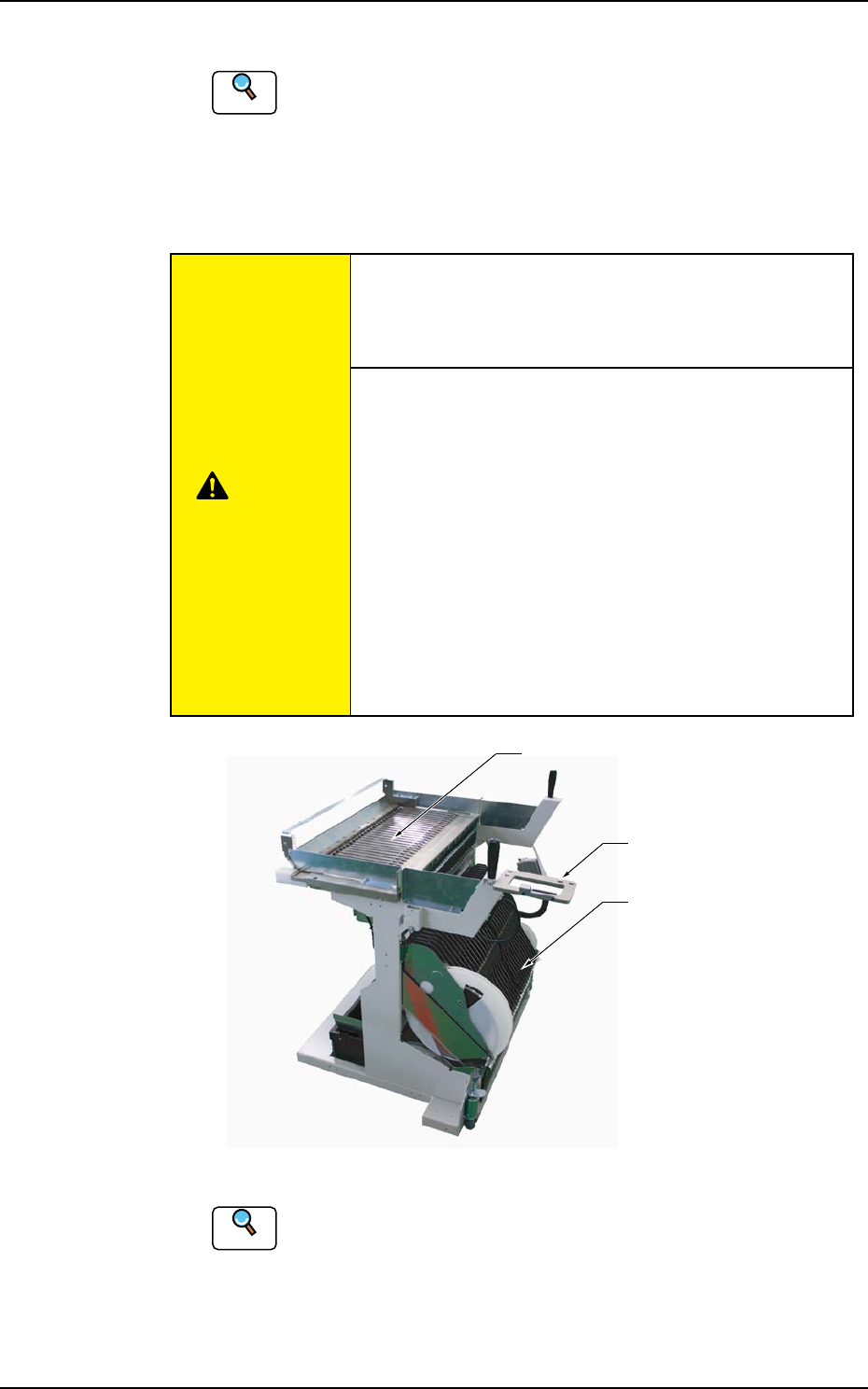

Feeder-Bank-Austauschwagen
Feeder-Arbeitstisch
Feeder-Basis
F1C13
Referenz
Details zur Verwendung der Feeder-Einrichtlehre nden Sie
„2.2.6 Verwendung der Feeder-Einrichtlehre“ in Kapitel 3.
