DEUKYX
3-51193-1100
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt
wiederherstellen
Wird die Aufnehmerprüfung verwendet und wird dabei vor der Bauteilaufnahme
ein Fremdkörper an ihrer Spitze erkannt,erscheint ein „ERROR“-Bildschirm mit
der Meldung „Nozzle Conrmation Error before pick up comp“ und die Funktion
Bestückungsschritt wiederherstellen ist verfügbar.
F1C46
Vorgehensweise
(1) Drücken Sie [RETURN].
(Das Bildschirm „Placement step Recovery“ öffnet sich.)
F1C47
DEUKYX
3-52193-1100
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen
(2) Drücken Sie [Plc Pos Move].
(Das Bildschirm „Bestückungsposition“ öffnet sich.)
F1C48
(3) Wenn die Bauteile bestückt wurden, wählen Sie [Comp Exists].
Wenn die Bauteile nicht bestückt wurden, wählen Sie [Comp Not Exists].
(Wurde [Comp Exists] oder [Comp Not Exists] gedrückt, steht die Taste [Next
Step] zur Verfügung. Wird [Next Step] gedrückt, fährt das System mit dem
nächsten Schritt fort.
F1C49
DEUKYX
3-53193-1100
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen
Hinweis
(a) Tritt bei der Bauteilbestückung ein Fehler auf, öffnet sich ein
„ERROR“-Bildschirm.
Prüfen Sie den Inhalt des „ERROR“-Bildschirms und beseitigen
Sie die Ursache. Starten Sie danach die Funktion Bestückungschritt
wiederherstellen.
(b) Um das Bildschirm „Placement step Recovery“ wieder aufzurufen,
nachdem sich das „Product“-Bildschirm geöffnet hat (nachdem Sie
[PRODUCT] gedrückt haben), gehen Sie wie folgt vor.
•
Drücken Sie im Bildschirm „Run Mode“ auf [Placement Recovery].
(Bedienreihenfolge: [Product]-Taste
→
[Operation]-Taste
→
[Run
Mode]-Taste)
•
Wenn im Bildschirm „Bedienermeldung“
„RECOVERY START ENABLE“ angezeigt wird, drücken Sie
[START] auf dem
Bedienfeld.
(4) Wiederholen Sie Schritt (2) und (3) für alle angezeigten Schritte.

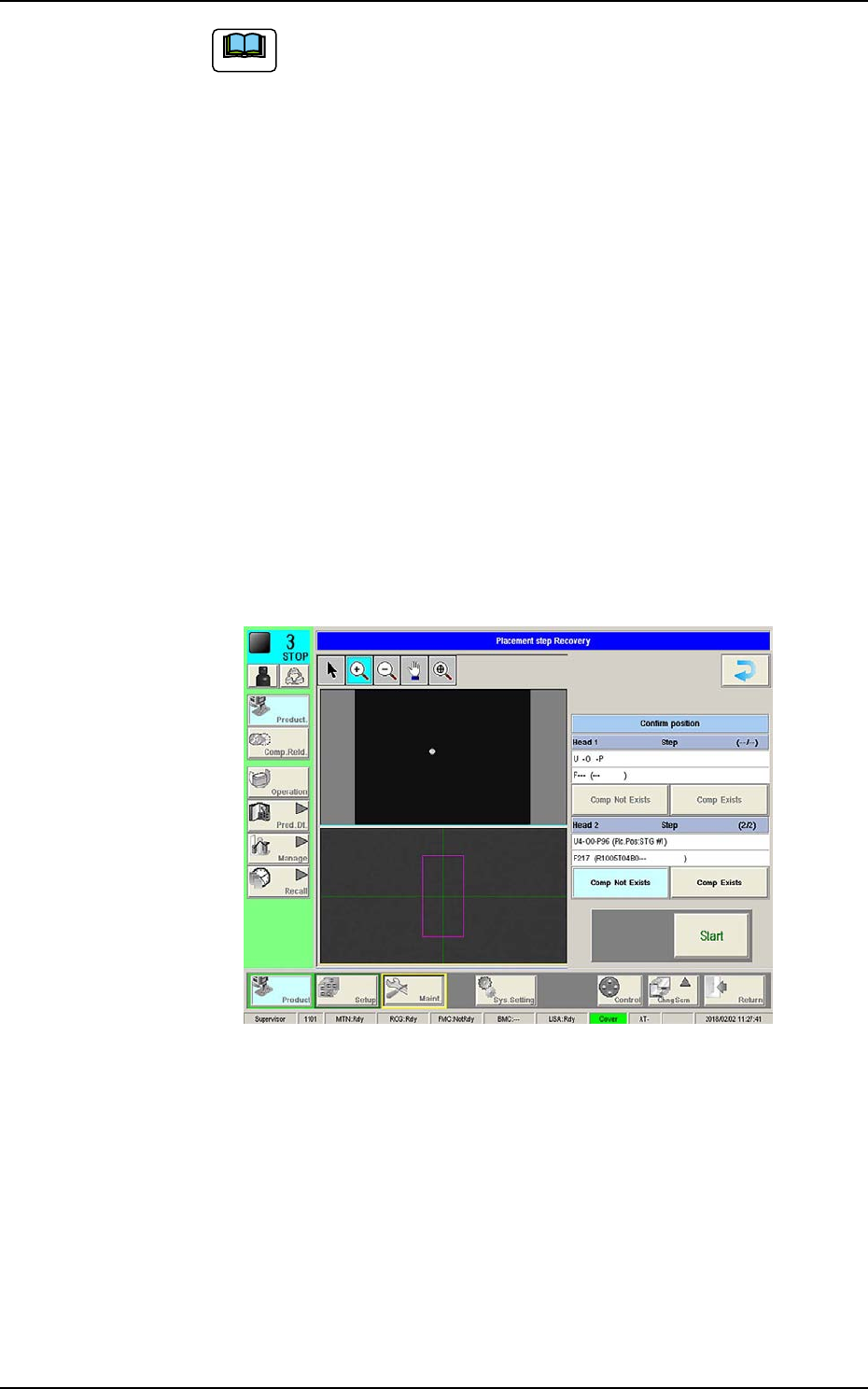

(5) Wird für den Bestückungsstatus in allen Schritten „Check (Prüfung) OK“
angezeigt, drücken Sie [Start].
(Der Automatikbetrieb wird wieder aufgenommen.)
F1C50
