5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen
Hinweis
(a) Tritt bei der Bauteilbestückung ein Fehler auf, öffnet sich ein
„ERROR“-Bildschirm.
Prüfen Sie den Inhalt des „ERROR“-Bildschirms und beseitigen
Sie die Ursache. Starten Sie danach die Funktion Bestückungschritt
wiederherstellen.
(b) Um das Bildschirm „Placement step Recovery“ wieder aufzurufen,
nachdem sich das „Product“-Bildschirm geöffnet hat (nachdem Sie
[PRODUCT] gedrückt haben), gehen Sie wie folgt vor.
•
Drücken Sie im Bildschirm „Run Mode“ auf [Placement Recovery].
(Bedienreihenfolge: [Product]-Taste
→
[Operation]-Taste
→
[Run
Mode]-Taste)
•
Wenn im Bildschirm „Bedienermeldung“
„RECOVERY START ENABLE“ angezeigt wird, drücken Sie
[START] auf dem
Bedienfeld.
(4) Wiederholen Sie Schritt (2) und (3) für alle angezeigten Schritte.
(5) Wird für den Bestückungsstatus in allen Schritten „Check (Prüfung) OK“
angezeigt, drücken Sie [Start].
(Der Automatikbetrieb wird wieder aufgenommen.)
F1C50
DEUKYX
3-54193-1100
5.5 Ende des Automatikbetriebs
5.5 Ende des Automatikbetriebs
5.5.1 Stopp des Automatikbetriebs
• Stopp des Automatikbetriebs durch den LP-Zähler
Wenn der „PCB Counter Stop Mode“ verwendet wird, stoppt die Maschine
automatisch, sobald die voreingestellte Anzahl an Leiterplatten erreicht ist.
Referenz
Siehe auch „8. „PCB.CNT.“ Bildschirm “ in Kapitel 6 (Band. 2) für Details zu
der LP-Zählerfunktion.
• Stopp des Automatikbetriebs durch die Taste [All PCB out]
Drücken Sie in der Statusanzeige (oberer Bereich des Bedienfensters [All PCB
out]. Die Taste [All PCB out] leuchtet gelb.
Nachdem die Maschine die Bauteile auf der Leiterplatte, die sich in der
Maschine bendet, platziert hat, entlädt sie die produzierte Leiterplatte und
jedes Gerät kehrt in seine stationäre Position zurück.
Gleichzeitig erlöschen die Beleuchtung der [START]-Taste und die grüne
Leuchte des Signalmasts. Der Automatikbetrieb stoppt.
[All PCB out] Taste
Statusanzeigebereich (oberer Teil des Bedienbildschirms)
F1C51
Referenz
In „5. Stopp. Unterbrechung und Neustart“ „Kapitel 3“ nden Sie andere
Arten,
die Maschine zu stoppen.
DEUKYX
3-55193-1100
5.5 Ende des Automatikbetriebs
5.5.2 Abmelden

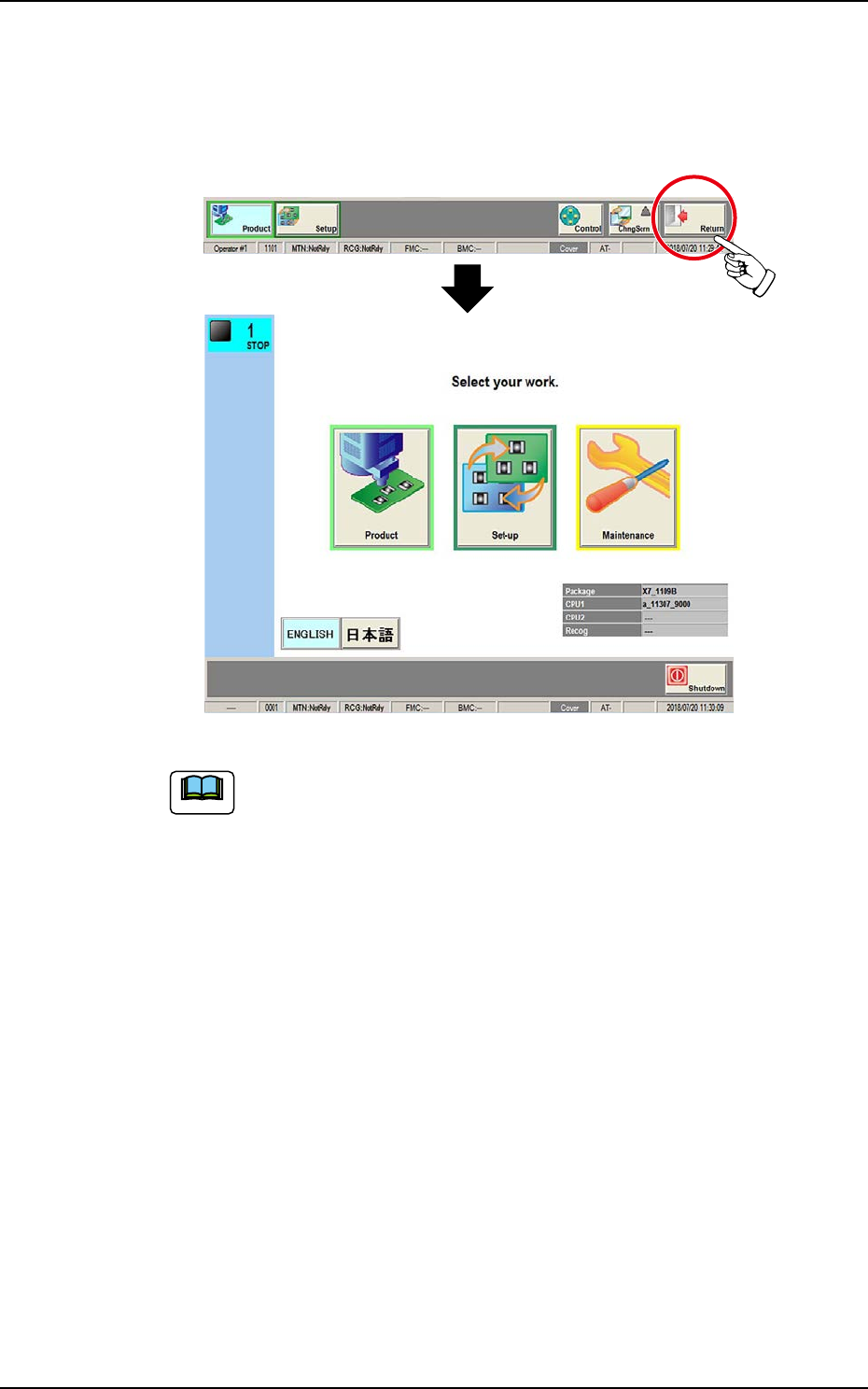

Wenn das Bedien-Bildschirm geschlossen ist, drücken Sie im allgemeinen Menü
auf [Return]. Wird [Return] gedrückt, wird das Bedien-Bildschirm verlassen und
es erscheint wieder das TOP-Bildschirm.
F1C52A
Hinweis
(a) Wenn Sie sich in einem Bearbeitungsbildschirm, wie beispielsweise das
Editierfenster für das „Pattern Program“, benden, befolgenden Sie die
angegebenen Schritte, bevor Sie [Return] drücken.
(b) Um nach dem Abmelden die Stromzufuhr zur Maschine abzuschalten,
drücken Sie [Shutdown].
Details nden Sie „4.2 Abschalten“ in Kapitel 2.
