DEUKYX 3-6 193-1100 1.2 V orbereitungen zum Automatikbetrieb 1.2.2 Bauteilvorbereitung In diesem Absatz wird die Vorbereitung der Bauteile beschrieben. V orgehensweise (1) Lösen Sie den Feeder-Bank-Austauschwagen. Refere…
DEUKYX
3-5193-1100
1.2 Vorbereitungen zum Automatikbetrieb
1.2 Vorbereitungen zum Automatikbetrieb
1.2.1 Strom EIN
Schalten Sie die Maschine wie folgt ein.
Vorgehensweise
(1) Entfernen Sie das Schloss vom Hauptschalter an der Vorderseite der
Maschine.
Netzschalter
Schloss
Verriegelungshebel
F1C4
(2) Schalten Sie den Hauptschalter auf „ON(EIN)“.
(Die Maschine wird mit Strom versorgt.)
Stromversorgung
F1C5
HINWEIS
Muss dieser Vorgang wiederholt werden, warten Sie
etwa 10 Sekunden, nachdem Sie den Hauptschalter
auf „OFF“ geschaltet haben, bis Sie ihn wieder auf
„ON“ schalten.
Schalten Sie zu schnell wieder auf „ON“, nachdem Sie auf
„OFF“ geschaltet hatten, bleiben Datenreste übrig, die zu
einer Fehlfunktion der Maschine führen können.
DEUKYX
3-6193-1100
1.2 Vorbereitungen zum Automatikbetrieb
1.2.2 Bauteilvorbereitung
In diesem Absatz wird die Vorbereitung der Bauteile beschrieben.
Vorgehensweise
(1) Lösen Sie den Feeder-Bank-Austauschwagen.
Referenz
Details nden Sie „2.2.5 Wechseln des Feeder-Bank-Austauschwagens“ in
Kapitel 3.
(2) Feeder auf der Feeder-Basis installieren
Hinweis
Prüfen Sie, bevor Sie die Feeder installieren, welche Feeder-Typen in
welcher Feeder-Einschubnummer installiert werden sollen.(Fdr-Nr.).
Referenz
Details nden Sie unter „Attachment and Detachment of Tape Feeders“ im
zugehörigen Handbuch.
WARNUNG
Personen mit implatierten Schrittmachern dürfen
nicht mit den Gurt-Feedern arbeiten.
Die Magneten können auf den Schrittmacher
einwirken und so schwere Unfällen verursachen.
HINWEIS
Installieren Sie die Feeder so, dass sie korrekt
einrasten.
Anderenfalls können sie mit dem Kopf kollidieren oder es
kann zu Aufnahmefehlern kommen.
Achten Sie darauf, dass die Feeder im korrekten
Feeder-Einschub installiert werden (Fdr-Nr.).
Anderenfalls können Bauteile zwischen den Köpfen
eingeklemmt werden.
(3) Befestigen Sie den Feeder-Bank-Austauschwagen an der Maschine.
Referenz
Details nden Sie „2.2.5 Wechseln des Feeder-Bank-Austauschwagens“ in
Kapitel 3.
1.2.3 Leiterplattenvorbereitung
Achten Sie darauf, dass die Leiterplatten in der vorgeschalteten Maschine
vorbereitet sind.
• Soll diese Maschine nur einmalig verwendet werden (für einen
Bestückungstest etc.), folgen Sie den nachstehenden Schritten.
Vorgehensweise
(1) Öffnen Sie die transparenten Abdeckungen über der Achseinheit.
(2) Legen Sie eine LP in den Zufuhrbereich.
(Legen Sie die LP so in Position, dass der LP-Erkennungssensor sich
einschaltet (rote Leuchte).)
DEUKYX
3-7193-1100
1.3 Automatikbetrieb starten
1.3 Automatikbetrieb starten
1.3.1 Systemprogramm starten
Prüfen Sie, ob die Maschine mit Strom versorgt wird. Drücken Sie danach die
[POWER ON]-Taste für mehr als 1 Sekunde.
Die [POWER ON]-Kontrollleuchte leuchtet rot, das Systemprogramm startet und
die Maschine führt einen Selbsttest aus.

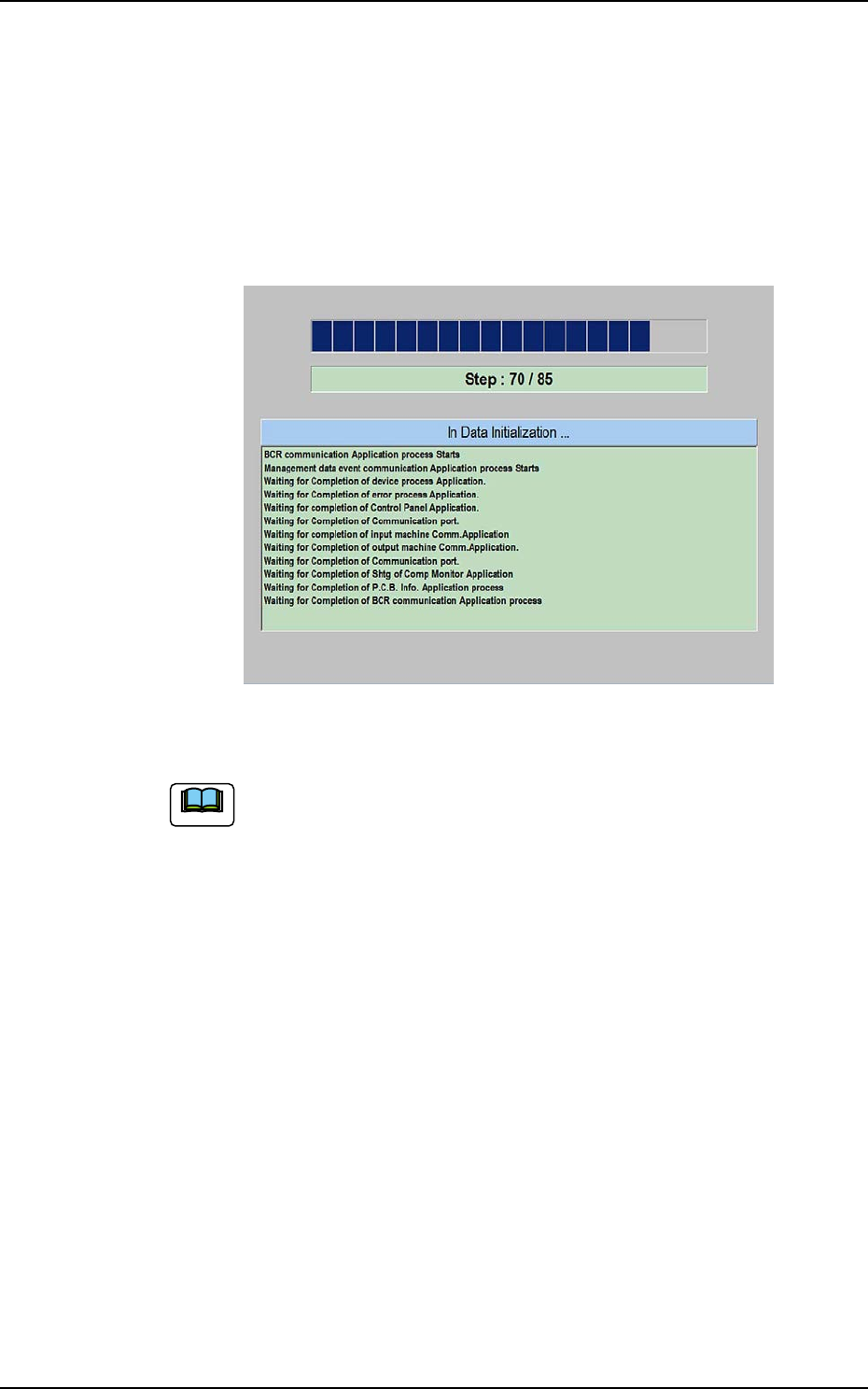

Selbstdiagnose (Daten werden initialisiert...) Bildschirm
F1C6
Hinweis
Die Selbstdiagnose der Maschine dauert etwa 2 bis 3 Minuten.
Warten Sie, bis das nächste Bildschirm erscheint.
