DEUKYX
3-47193-1100
5.2 Unterbrechung des Automatikbetriebs
5.2 Unterbrechung des Automatikbetriebs
5.2.1 Unterbrechen Sie mit der [Cancel]-Taste.
Wenn festgestellt wurde, dass ein falsches Bestückungsprogramm als aktuelles
(Produktionsmodell) angegeben wurde und die Produktion unterbrochen werden
muss, führen Sie die folgenden Schritte aus, um den automatischen Betrieb zu
unterbrechen.
Vorgehensweise
(1) Drücken die auf dem Bedienfeld [STOP].
(Der Automatikbetrieb wird vorübergehend angehalten.)
(2) Drücken im „Product“-Menü die Schaltäche [Operation].
(Das Bildschirm „OPERATION“ öffnet sich.)
F1C41A
(3) Drücken Sie dann [Cancel].
(Der Automatikbetrieb wird unterbrochen.)
Referenz
Wird der Automatikbetrieb unterbrochen, öffnet sich das Bildschirm
„WARM START“.
Wollen Sie den Automatikbetrieb nach der Unterbrechung fortgesetzen, nden
Sie hierzu Details „5.3 Wiederaufnahme der Fertigung durch Warmstart“ in
Kapitel 3.
Hinweis
Wird nach einer Unterbrechung des Betriebs während der
Bestückung ein normaler Neustart durchgeführt, wird die nur
teilweise bestückte LP aus der Maschine gefahren und ist somit
unbrauchbar.
Starten Sie in so einem Fall daher immer über die Funktion „WARM
START“.
DEUKYX
3-48193-1100
5.2 Unterbrechung des Automatikbetriebs
5.2.2 Unterbrechung über [EMERGENCY STOP]-Schalter
Muss die Maschine in einem Notfall umgehend gestoppt werden, drücken Sie den
[EMERGENCY STOP]-Schalter.
[EMERGENCY STOP] -Schalter
Maschinenvorderseite Maschinenrückseite
F1C42
Ein Alarm wird ausgegeben und [POWER ON] leuchtet rot.
DEUKYX
3-49193-1100

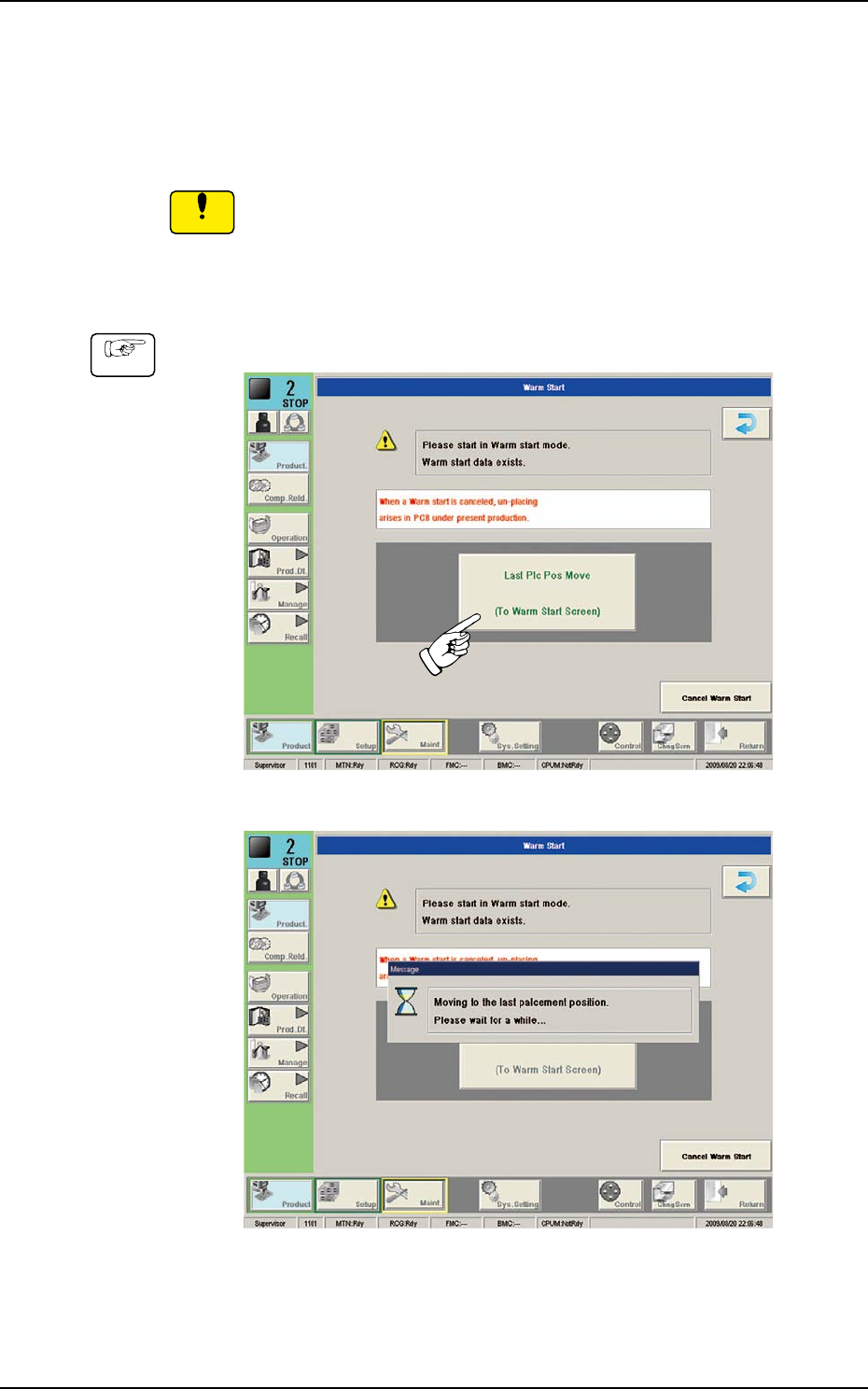

5.3 Wiederaufnahme der Fertigung durch Warmstart
5.3 Wiederaufnahme der Fertigung durch Warmstart
Durch den Warmstartvorgang wird die Maschine so gestartet, dass die Produktion
ab dem Schritt fortgesetzt wird, an dem die Maschine angehalten wurde, dh. es
wird keine fehlerhafte Leiterplatte produziert.
Hinweis
Wenn die Warmstartsequenz unterbrochen oder nicht ausgeführt
wird, kann es sein, dass einige Bauteile möglicherweise nicht auf
der Leiterplatte platziert werden. Daher ist es empfehlenswert, die
Fertigung im Warmstart fortzusetzen.
Vorgehensweise
(1) Drücken Sie [Last Plc Pos Move].
F1C43
F1C44
