DEUKYX 3-46 193-1100 5. Stopp. Unterbrechung und Neustart 5. Stopp. Unterbrechung und Neustart 5.1 Maschine stoppen 5.1.1 V orübergehend anhalten (Pause) mit [STOP]-T aste Wenn Sie nach dem Starten des automatischen Betr…
DEUKYX
3-45193-1100
4.1 Leiterplatten manuell einsetzen und entfernen
4.1.1 Leiterplatten manuell einsetzen
Vorgehensweise
(1) Stoppen Sie die Maschine.
(2) Legen Sie die LP im Pufferbereich auf das Transportband.
Gehen Sie dabei vorsichtig vor.
Anderenfalls wird die LP wegen eines durchhängenden oder verklemmten
Transportbands evtl. nicht korrekt transportiert.
Hinweis
Stoßen Sie mit der LP nicht gegen den LP-Erkennungssensor.
Anderenfalls kann der Sensor beschädigt und so der Transport
gestört werden.
(3) Drücken Sie auf dem Bedienfeld [START], um den Transport der LP zu
starten.
POWER ON
STOP
PNL CHANGE
START
(Strom EIN)
(STOPP)
(PULTWECHSEL)
F1C39
4.1.2 Leiterplatten manuell entnehmen
Vorgehensweise
(1) Stoppen Sie die Maschine.
(2) Entnehmen Sie die LP aus dem Pufferbereich.
Hinweis
Stoßen Sie mit der LP nicht gegen den LP-Erkennungssensor.
Anderenfalls kann der Sensor beschädigt und so der Transport
gestört werden.
DEUKYX
3-46193-1100
5. Stopp. Unterbrechung und Neustart
5. Stopp. Unterbrechung und Neustart
5.1 Maschine stoppen
5.1.1 Vorübergehend anhalten (Pause) mit [STOP]-Taste
Wenn Sie nach dem Starten des automatischen Betriebs die Platzierung überprüfen
möchten, drücken Sie die [STOP]-Taste am Bedienfeld, um den automatischen
Betrieb vorübergehend zu anzuhalten.
Hinweis
(a) Wird [START] dann ein zweites Mal gedrückt, wird der Automatikbetrieb
fortgesetzt.
(b) Wenn ein falsches Bestückungsprogramm als aktuelles (Produktionsmodell)
angegeben ist, drücken Sie [STOP], um den automatischen Betrieb
vorübergehend anzuhalten, und folgen Sie den Anweisungen unter „5.2
Unterbrechung des Automatikbetriebs“, damit der automatische Betrieb
angehalten wird.
5.1.2 Methode basierend auf Stopp-Modus
Taste [All PCB out] [Cycle]-Taste
F1C40
Stoppen Sie durch drücken von [All PCB out].
Wird im Bedienfeld [All PCB out] gedrückt, werden alle Leiterplatten
entladen, nachdem die in Bearbeitung bendliche fertig bestückt wurde.
Danach stoppt der Automatikbetrieb.
Gleichzeitig erlicht die Beleuchtung der [START]-Taste und die des
Signalmasts.
Stoppen mit [Cycle]-Taste
Wird auf dem Bedienfeld [Cycle] gedrückt, nachdem der laufende
Bestückungsvorgang beendet ist, erlöschen die grünen Lampen der
[START]-Taste und des Lichtmasts und der Automatikbetrieb stoppt. (Die
LPs werden nicht entladen.)
DEUKYX
3-47193-1100
5.2 Unterbrechung des Automatikbetriebs
5.2 Unterbrechung des Automatikbetriebs
5.2.1 Unterbrechen Sie mit der [Cancel]-Taste.
Wenn festgestellt wurde, dass ein falsches Bestückungsprogramm als aktuelles
(Produktionsmodell) angegeben wurde und die Produktion unterbrochen werden
muss, führen Sie die folgenden Schritte aus, um den automatischen Betrieb zu
unterbrechen.
Vorgehensweise
(1) Drücken die auf dem Bedienfeld [STOP].
(Der Automatikbetrieb wird vorübergehend angehalten.)

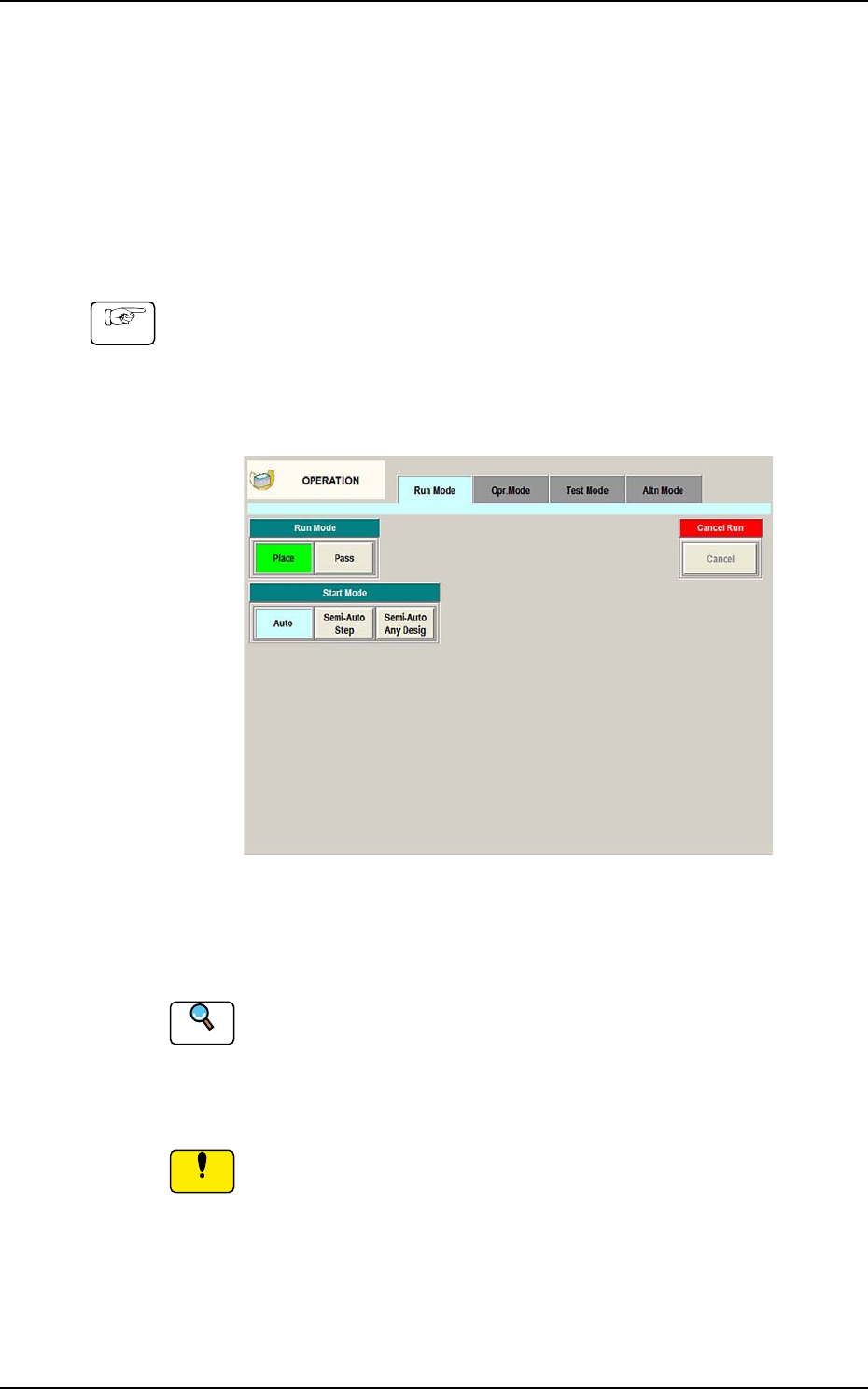

(2) Drücken im „Product“-Menü die Schaltäche [Operation].
(Das Bildschirm „OPERATION“ öffnet sich.)
F1C41A
(3) Drücken Sie dann [Cancel].
(Der Automatikbetrieb wird unterbrochen.)
Referenz
Wird der Automatikbetrieb unterbrochen, öffnet sich das Bildschirm
„WARM START“.
Wollen Sie den Automatikbetrieb nach der Unterbrechung fortgesetzen, nden
Sie hierzu Details „5.3 Wiederaufnahme der Fertigung durch Warmstart“ in
Kapitel 3.
Hinweis
Wird nach einer Unterbrechung des Betriebs während der
Bestückung ein normaler Neustart durchgeführt, wird die nur
teilweise bestückte LP aus der Maschine gefahren und ist somit
unbrauchbar.
Starten Sie in so einem Fall daher immer über die Funktion „WARM
START“.
