DEUKYX 1-7 193-1100 2.2 Einrichtungen zur Anwendersicherheit 2.2 Einrichtungen zur Anwendersicherheit 2.2.1 [EMERGENCYSTOP]-Schalter Mit den [EMERGENCYSTOP]-Schaltern wird die Maschine bei einem Notfall gestoppt. Wird ei…
DEUKYX
1-6193-1100
2.1 Aussehen der Maschine
Hinweis
Die Angaben in Klammern verweisen auf die Referenz
Antistatischer
Erdungsanschluss (2.3.6)
Rückseite der Maschine
Feeder bereit Schalter
([F1 READY] Taste) (2.2.2.1)
[EMERGENCY STOP
]-Schalter
(2.2.1)
Hinteres Bedienfeld (2.3.4)
Abdeckungen (Tür) (2.2.3)
Zusatzleuchte (2.3.3)
Signalturm (2.3.2)
Abdeckungen (Tür) (2.2.3)
Signalturm (2.3.2)
F1A3
DEUKYX
1-7193-1100
2.2 Einrichtungen zur Anwendersicherheit
2.2 Einrichtungen zur Anwendersicherheit
2.2.1 [EMERGENCYSTOP]-Schalter
Mit den [EMERGENCYSTOP]-Schaltern wird die Maschine bei einem Notfall
gestoppt.
Wird einer der [EMERGENCYSTOP]-Schalter gedrückt, stoppt die Maschine
und die Schaltäche [POWER ON] auf dem Bedienfeld leuchtet rot.
Maschinenvorderseite Rückseite der Maschine
[EMERGENCYSTOP]-Schalter
F1A4
• [EMERGENCYSTOP]-Schalter verriegeln
Drückt jemand den [EMERGENCYSTOP]-Schalter, stoppt die Maschine und
der Schalter ist verriegelt.
• [EMERGENCYSTOP]-Schalter zurücksetzen
Drückt jemand den [EMERGENCYSTOP]-Schalter, ist der Schalter verriegelt.
Prüfen und beseitigen Sie den Grund für den NOT-AUS. Prüfen Sie danach
noch einmal alle Bereich und drehen Sie dann den Schalter nach rechts, um ihn
zu entriegeln und zurückzusetzen.
Hinweis
Mit den [EMERGENCYSTOP]-Schaltern wird die Stromversorgung bei
einem Notfall unterbrochen.
Hinweis
Die NOT-AUS-Funktion dieser Maschine kann nicht dazu verwendet werden,
die gesamte Maschine stromlos zu schalten.
Wenn bei einem „NOT-AUS“ die gesamte Maschine stromlos geschaltet werden
soll, muss dies außerhalb der Maschine bei der kundenseitigen Stromzufuhr
geschehen.
DEUKYX
1-8193-1100
2.2 Einrichtungen zur Anwendersicherheit
2.2.2 Feeder bereit Schalter und Abdeckungs-Verriegelungsschalter

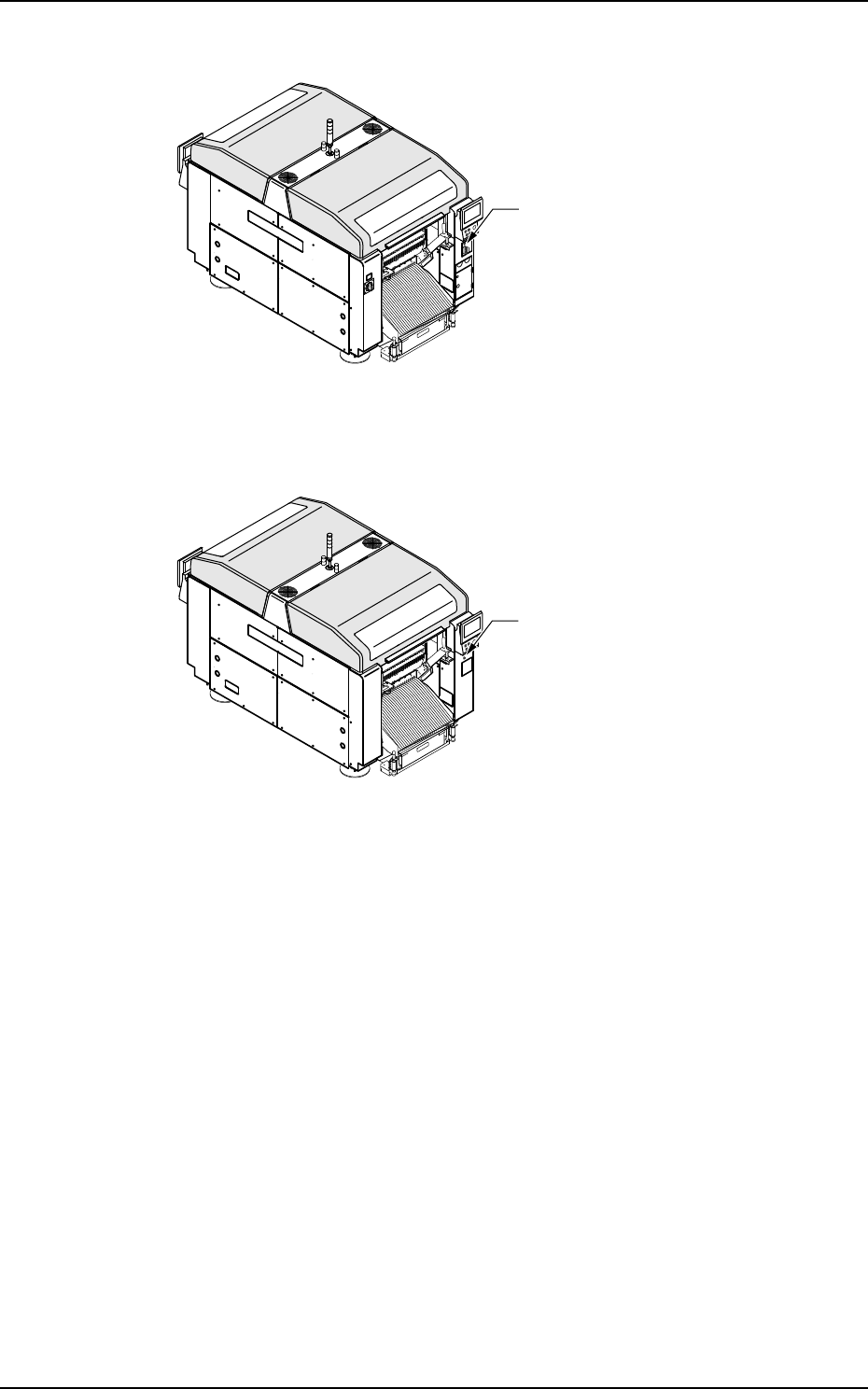

Maschinenvorderseite
Rückseite der Maschine
Feeder bereit Schalter
([F1 READY]-Taste)
Feeder bereit Schalter
([F2 READY]-Taste)
F1A5
