DEUKYX 4-22 193-1100 5. Liste der V akuumaufnehmer 5. Liste der V akuumaufnehmer Die Maschine ist mit Aufnehmern ausgestattet, die bei der Lieferung in den Lieferspezikationen angegeben sind. Aufne hmer Ty p NR. Fo r m …
DEUKYX
4-21193-1100
4. Passermarken
(2)
Spezikationen für eine Leitung, die von einem Pad oder einer
Durchkontaktierung ausgeht
(siehe unten)
80°
45°
1/3 der Seite
0,5 bis 2,0
0,5 bis 2,0
0,5 bis 3,0
0,5 bis 3,0 0,5 bis 1,5
1,0 bis 3,0
Min. 0,25
1/3 der Seite
(Maschinenvorderseite) (Maschinenvorderseite) (Maschinenvorderseite)(Maschinenrückseite)
Bereich der
Lötflächen-Position in
45°-Schritten der
Pad-Marke
Bereich der
Lötflächen-Position
in 90°-Schritten der
Pad-Marke
Bereich der Lötflächen-
Position für
Durchkontaktierung
(45° unten rechts der
Bohrung)
Beispiel für Lötflächen-
Positionen
Bereich der
Tangenten zwischen
Pad-Marke und
Lötfläche
Bereich der
Tangenten
zwischen
Pad-Marke
und Lötfläche
(Bereich der
Tangenten zwischen
Pad-Marke und
Lötfläche)
Einheit:mm
F1D4
(3) Material
Kupferfolie, Ni-Plattierung, Lotplattierung, HAL, Au-Plattierung
Hinweis
(a) Kupferfolie, Resist, Beschichtung, Siebdruck und gestanzte Löcher sollten
im Bereich von 1,0 mm sowohl in X- als auch in Y-Richtung von den
äußersten Kanten einer Passermarke nicht vorkommen. Dies kann sonst zu
einem falschen Erkennungsergebnis führen.
X
Y
1,0 1,0
1,0
1,0
1,01,0
1,0
1,0
Beispiel:
(Maschinenvorderseite)
Einheit:mm
F1D5
(b) Die Leiterplattenform (Ausschnitt, Loch), externe Elemente (von einer
Struktur reektiertes Licht, von einem externen Gerät emittiertes Licht
usw.) können die Erkennung von Passermarken manchmal beeinträchtigen.
(c) Eine Passmarke muss einen ausreichenden Kontrast zur Umgebung bilden.
(um ein falsches Ergebnis zu vermeiden)
(d) Alles, das einem Muster ähnelt, das wiederum einer Passermarke ähnelt,
sollte nicht im angegebenen Fenster vorhanden sein. Ist eins vorhanden,
kann dies zu einem falschen Erkennungsergebnis führen.
(e) Ein Test kann erforderlich sein, wenn die Passermarke aufgrund der
extremen Verformung der Leiterplatte nicht erkannt werden kann.
DEUKYX
4-22193-1100
5. Liste der Vakuumaufnehmer
5. Liste der Vakuumaufnehmer
Die Maschine ist mit Aufnehmern ausgestattet, die bei der Lieferung in den
Lieferspezikationen angegeben sind.
Aufnehmer
Typ
NR.
Form
Hinweis (a)
Bauteilgröße
(mm)
Hinweis (b)
Zutreffende Bauteileals
Referenz
Hinweise
(Bauteilnr./Bauteilname)
HG24C
Hub
I.D.
1.5
φ 0,15
0,6 × 0,37
0,4 × 0,2
Stärke
0,2 bis 0,3
Typ 0402 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG24C
KYA-M7702-A0
HG33C
I.D.
0,4 × 0,2
0,7 × 0,4
Hub
1,5
0,6 × 0,3
Stärke
0,2 - 0,3
Typ 0603 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG33C
KYA-M7703-A0
HG52C
Hub
I.D.
1,5
1,1 × 0,6
0,8 × 0,25
(φ 0,4)
1,0 × 0,5 bis 1,6 × 0,8
Stärke
0,2 - 0,3
Typ 1005 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG52C
KYA-M7705-00
HG82C
I.D.
1,7 × 0,9
1,4 × 0,45
(φ 0,7)
1,6 × ,8 bis 2,0 × 1,25
Stärke
0,45 - 0,8
Typ 1608 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
• Weiche Aufnehmer
NOZZLE_HG82C
KYA-M7708-A0
HV13C
I.D.
A.D.
φ 1,3
φ 0,9
2,0 × 1,25 bis 3,2 × 2,5
Stärke
0,45 - 1,25
Typ 2012 Widerstände,
Kondensatoren und Su-
per-Mini-Transistoren
Aufnehmer für Frontbe-
leuchtungssystem
NOZZLE_HV13C
KYA-M7713-A0
HV14C
A.D.
I.D.
φ 1,1
φ 1,8
2,5 × 1,6 bis 4,0 × 3,0
Stärke
0,45 - 2,5
Typ 3216 und 3225
Kondensatoren und
Widerstände, Tantal-Kon-
densatoren A, Mi-
ni-Mold-Transistoren
• Aufnehmer für Front
beleuchtungssystem
NOZZLE_HV14C
KYA-M7714-A0
HV15C
I.D.
A.D.
φ 2,0
φ 3,0
4,5 × 2,5 bis 8,0 × 8,0
Stärke
1,0 - 6,5
Typ 4532 oder größer
Kondensatoren und
Widerstände, Tantal-Kon-
densatoren B, C und D,
Aluminum-Elkos, SOP 6
bis 10 Pins
• Aufnehmer für Front
beleuchtungssystem
NOZZLE_HV15C
KYA-M7715-A0
DEUKYX
4-23193-1100

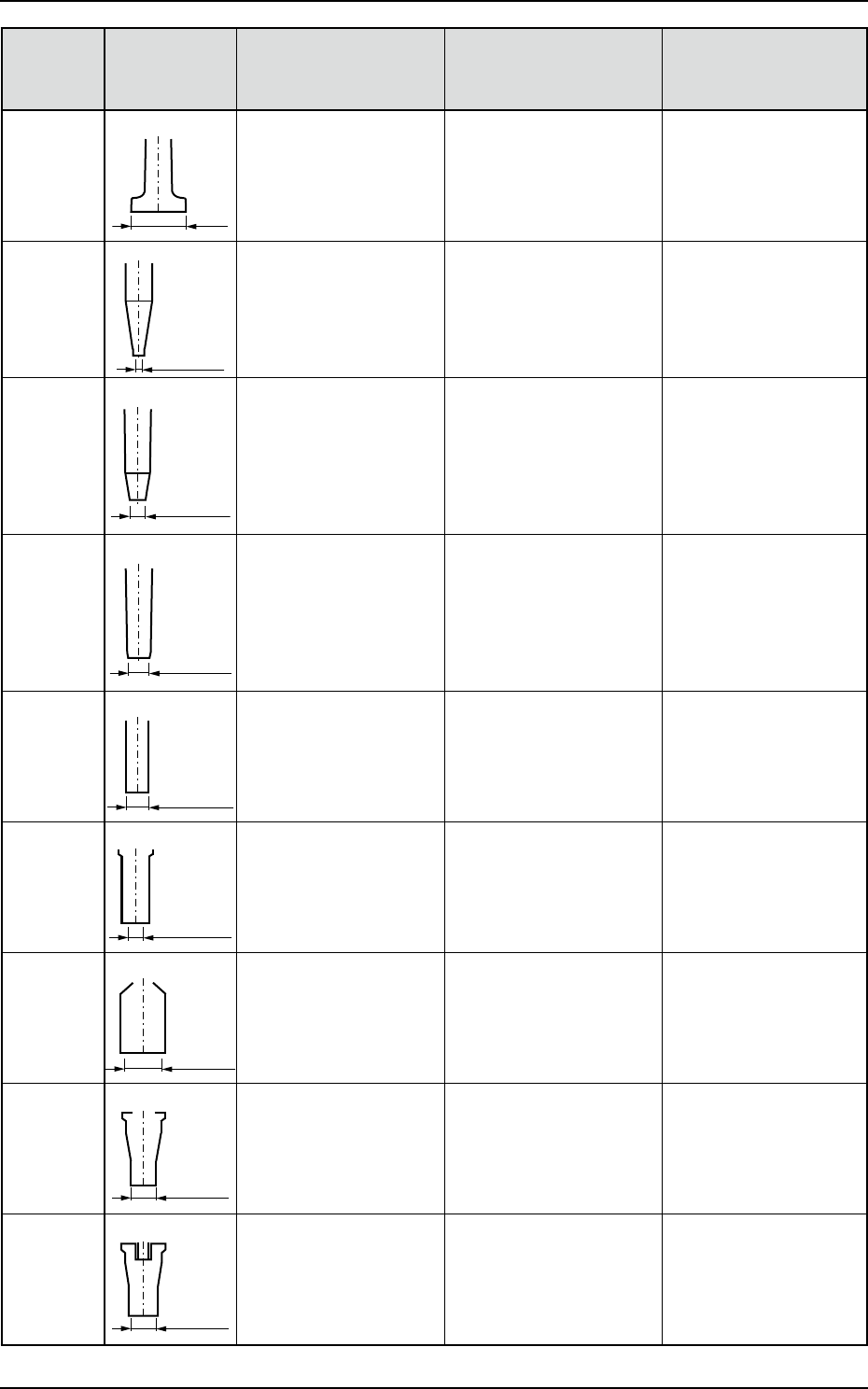

5. Liste der Vakuumaufnehmer
Aufnehmer
Typ
NR.
Form
Hinweis (a)
Bauteilgröße
(mm)
Hinweis (b)
Zutreffende Bauteileals
Referenz
Hinweise
(Bauteilnr./Bauteilname)
HV19C
I.D.
A.D.
φ
6,0
φ
4,5
8,0 × 8,0 bis 19,8 × 19,8
Stärke
1,0 - 5,0
SOP
QFP
PLCC
• Aufnehmer für Front
beleuchtungssystem
NOZZLE_HV19C
KYA-M7719-A0
HV82C
I.D.
1,7 × 0,9
1,4 × 0,45
(φ 0,7)
1,6 × 0,8 bis 2,0 × 1,25
Stärke
0,45 - 0,8
Typ 1608 Widerstände
und Transistoren
• Aufnehmer für Front
beleuchtungssystem
NOZZLE_HV82C
KYA-M7782-A0
HB03C
I.D.
A.D.
φ 1,3
φ 0,9
2 × φ1,0 bis
3,5 × φ 1,5
Zylindrische Widerstände
und Dioden
2,0 × φ1,0
2,0 × φ1,25
3,5 × φ1,4
• Aufnehmer für Front
beleuchtungssystem
• Keilförmig
NOZZLE_HB03C
KYB-M7720-A0
HB04C
A.D.
I.D.
φ 1,1
φ 1,8
3,5 × φ1,2 bis
6,0 × φ 2,8
Zylindrische Widerstände
und Dioden
3,5 × φ1,4
5,9 × φ2,2
• Aufnehmer für Front
beleuchtungssystem
• Keilförmig
NOZZLE_HB04C
KYB-M7721-A0
PA05C
I.D. φ 2,0
φ 2,6A.D.
3,0 × 3,6 bis
8,0 × 8,0
Stärke
1,0 - 3,5
Halbfeste Potentiometer • Aufnehmer für Front
beleuchtungssystem
NOZZLE _PA05C
---
PA07C
I.D. φ 1,0
A.D. φ 3,0
3,0 × 3,0 Hochfrequenz
Koaxialanschluss
• Aufnehmer für Front
beleuchtungssystem
NOZZLE _PA07C
KYB-M7722-A0
PA15C
I.D. φ
3,5
A.D.φ
5,0
8,0 × 8,0 IC
QFP
BGA
• Aufnehmer für Front
beleuchtungssystem
NOZZLE _PA15C
---
PA30C
3,0 × 3,0
I.D. φ 2,7
2,8 × 2,8
Stärke
1,9
LED • Aufnehmer für Front
beleuchtungssystem
NOZZLE_PA30C
KYF-M7732-A0
PA31C
2,8 × 2,8
I.D. φ 2,6
3,2 × 2,8
Stärke
1,9
LED • Aufnehmer für Front
beleuchtungssystem
NOZZLE_PA31C
SKYBM7732A00
