1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
7. Zutreffende LP- Abmessungen
: 50 x 50 bis 610 x 510 mm(Vier Ecken: R1 bis R1.5 mm)
Dicke
: 0,3 bis 5,0 mm
Verwindung
: Die folgenden beiden Anforderungen müssen eingehalten
werden.
•
0,2 mm oder kürzer pro 50 mm (Einheitlänge)
Beispiel :
Die Verwindung muss bei einer LP-Größe von
200 mm kleiner als 0,9 mm sein.
•
Max. 1,0 mm
Beispiel
: Die Verwindung muss bei einer LP-Größe von
250 mm kleiner als 1,1 mm sein.
Verwindung
Gewicht
: Max. 2,5 kg (komplette LP)
Bei einer Größe der Seite X von 280 mm oder kleiner darf die
Masse nur 1,5 kg betragen (für eine komplette LP)
Material
: EpoxiglasKeramik (Option)
Hinweise
: (a) Wenden Sie sich bei hellem Epoxidglas an Ihre YAMAHA-
Vertretung.
(b) Abhängig vom LP-Material, der Form, dem Verwindung, der
Masse oder dem Oberächenzustand (Glanz) usw. muss geprüft
werden, ob die LP transportiert werden kann oder ob die Bauteile
normal platziert werden können.
(c) Wenn die LP-Transportvorrichtung (Carrier) nicht verwendet
werden soll, bestellen Sie die Abstütz-Basiseinheit (Option) bei
uns.
8. Grenzwerte für
Ausbrüche und
Löcher auf der LP
30.5
15
9
255
15
30.5
9
25
5
15
15
LP-Positionieranschlag
LP-Transportrichtung
von rechts nach links
LP-Transportrichtung
von links nach rechts
Einheit: mm
Hinweis :
Der schattierte Bereich zeigt Stellen, an denen keine Ausbrüche
vorhanden sein dürfen.
Sollten sich in dem Bereich Ausbrüche oder Löcher benden, muss ein
LP-Positioniertest durchgeführt werden, um festzustellen, ob sich die
Leiterplatte normal positionieren lässt.
DEUKYX
4-3193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
9. Korrekturmetho-
den für LP-
Positionierung
PEC-Erkennung
•
Durch Erkennen der Passermarken mithilfe der PEC-Kamera können
Positionsabweichungen über den gesamten Bereich der Leiterplatte und die
Dehnung in der Schaltung korrigiert werden.
•
Um diesen über die gesamte Leiterplatte zu erreichen, müssen an zwei oder drei
Positionen Passermarken auf der Leiterplatte angebracht sein (Zone 1 bis 5).
Bei einem Nutzen mit mehreren LPs sind zwei Passermarken pro Leiterplatte
erforderlich.
•
Um Positionsabweichungen bei der Bestückung zu ermitteln, muss die
Leiterplatte über eine oder zwei Passermarken verfügen. In diesem Fall
wird empfohlen, zwei Passermarken so symmetrisch zu positionieren,
dass der Schwerpunkt (Mittelpunkt der Passermarken) der Mittelpunkt des
Bestückungspunkts wird.
4,5
4,5
1,0
1,0
1,0
Zulässiger Bereich für Passermarke
Loch etc.
(Maschinenvorderseite)
50,0 bis 610,0
Einheit: mm
50,0 bis 510,0
DEUKYX
4-4193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
9. Korrekturmetho-
den für LP-
Positionierung
(Fortsetzung)

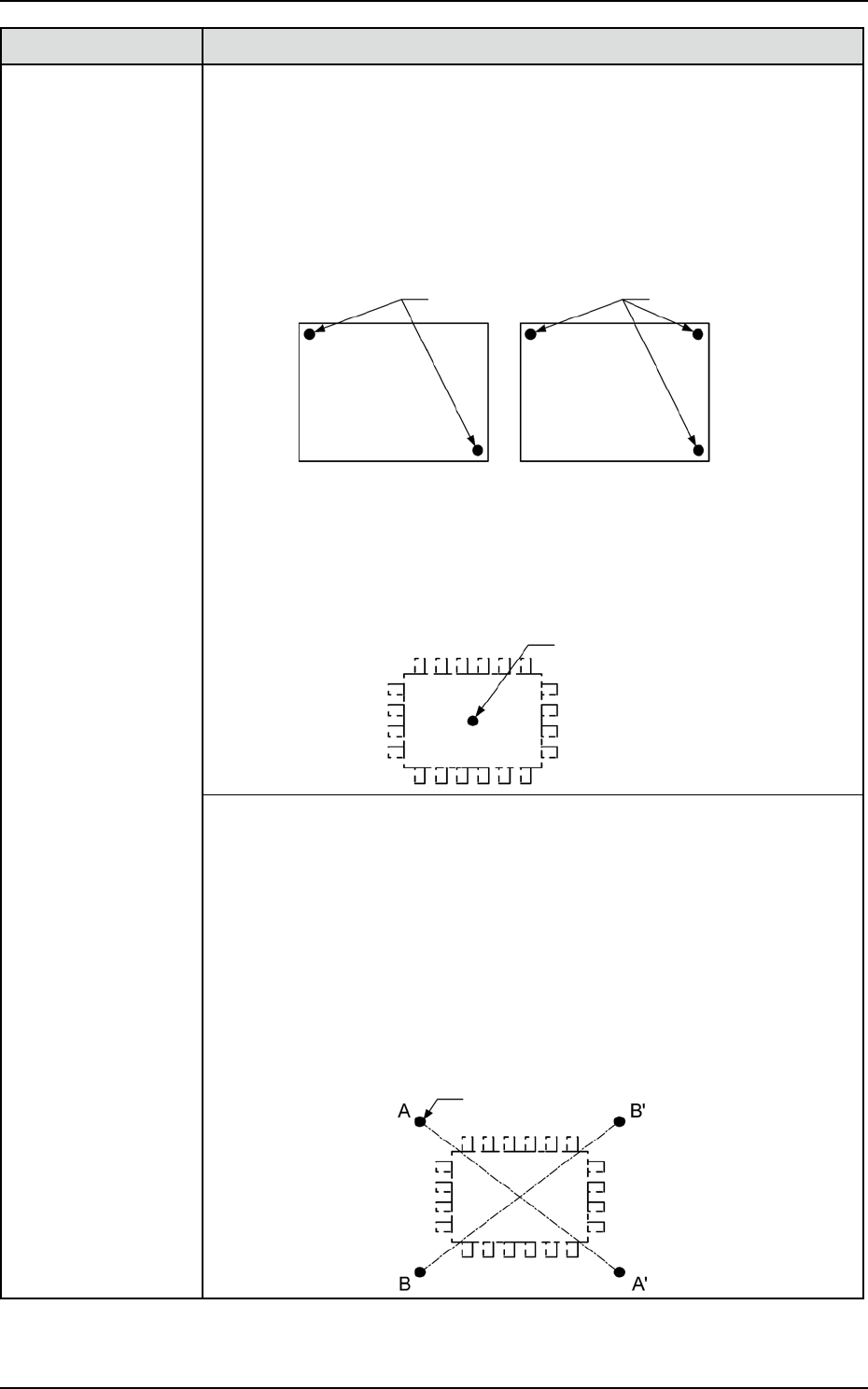

Beispiel:
Korrektur der Positionsabweichung über die gesamte Leiterplattenäche (LP-
Gesamtächenkorrektur)
Um die Erkennungsgenauigkeit zu verbessern, platzieren Sie Passermarken
diagonal auf zwei Stellen der Leiterplatte, wenn der 2-Punkt-Erkennungsmodus
ausgewählt ist. Setzen Sie im 3-Punkt-Erkennungsmodus zwei Passermarken
diagonal und eine Passermarke in die Nähe einer der verbleibenden Ecken.
Passermarke
(Fiducial Mark)
Passermarke
(Fiducial Mark
)
LP LP
Beispiel 1:
Korrektur der Bestückungspositionen(1- Punkt-Erkennung)Setzen Sie eine
Passermarke auf die Mitte des Bauteilbestückungsposition oder auf einen
gewünschten Punkt in der Nähe der Mitte.
Empfohlene Position : Mittelpunkt der Bauteilbestückungsposition
Passermarke
Beispiel 2:
Korrektur der Bestückungspositionen(2- Punkt-Erkennung)Setzen
Sie Passermarken auf die gewünschten zwei Punkte um die Mitte der
Bauteilbestückungsposition.
Empfohlene Position : Punktsymmetrie
Es wird empfohlen, dass zwei Punkte (Passermarken) symmetrisch auf beiden
Seiten der Mitte der Bestückungspositionen liegen. (A-A’/B-B’)
•
Diese Passermarken werden zur Korrektur der Bauteilposition und des Theta-
Winkels verwendet. Die 2-Punkt-Erkennung dient dazu, abweichende und
verzerrte Teile des Schaltungsbildes zu korrigieren.
Passermarke
