DEUKYX
193-1100
Kapitel 1
Über die Maschine
In diesem Kapitel werden der Aufbau, die Bewegungen und
Funktionen der Maschine beschrieben.
1. Was ist ein modularer Bestücker?
2. Bezeichnung und Funktion der einzelnen Einheiten
3. Einrichtungen zur oberächenmontierten Bestückung
4. Ablauf der oberächenmontierten Bestückung
5. Verschiedene Funktionen
DEUKYX
1-1193-1100
1. Was ist ein modularer Bestücker?
1. Was ist ein modularer Bestücker?
Diese Maschine ist mit einem Chargenerkennungssystem ausgestattet,
mit dem verschiedene Arten elektronischer Bauteile (im folgenden
einfach „Bauteile“ genannt) erkannt werden können (Non-Stop-Fly-
Chargenerkennung) und so eine hochgenaue Bestückung der Bauteile auf
den Leiterplatten mit hoher Geschwindigkeit ermöglicht. Die Maschine ist
auch mit zwei Einheiten, zwei Köpfen und zwei Bauteilerkennungskameras
ausgestattet, wodurch es möglich ist, viele verschiedene Arten
von Bauteilen in kleinen Stückzahlen oder wenigen verschiedenen
Arten von Bauteilen in großen Stückzahlen für unterschiedliche
Produktionsanforderungen zu handhaben.
Diese Maschine verfügt über unsere neuesten Technologien, wie
beispielsweise Köpfe mit Direktantrieb, Y-Achsen-Linearmotorantrieb
usw. (die Leistung, die unsere Direktantriebs-Revolverbestücker
bewiesen haben), die in der Vergangenheit verwendet wurden, und ist mit
verschiedenen Funktionen zur Reduzierung von OOS-Zeiten ausgestattet.
Daher wird dieser Bestücker als „Modularer Bestücker mit hoher
Gesamtleistung für die nächste Generation“ bezeichnet.

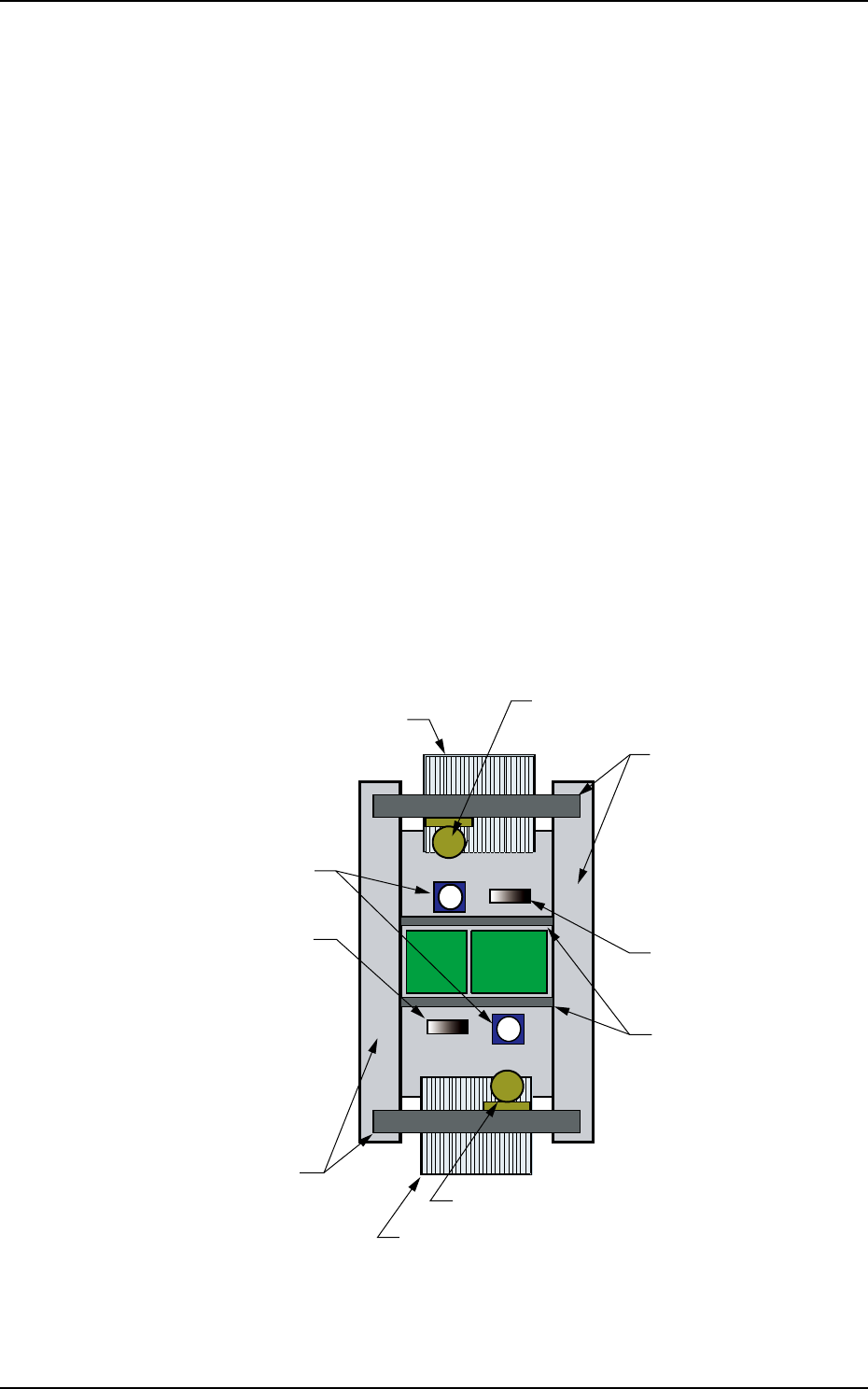

1.1 Positionen der einzelnen Einheiten
Rückseite der Maschine
Maschinenvorderseite
XY-Fünhrungseinheit
Aufnehmerstation
Bauteilerkennungseinheit
Wagen-Installationsbereich
Bestückungskopfeinheit,
PEC-Erkennungseinheit
XY-Fünhrungseinheit
Aufnehmerstationseinheit
(Option)
LP-Transporteinheit
Bestückungskopfeinheit,
PEC-Erkennungseinheit
Cart Installation Section
F1A1
