DEUKYX 4-4 193-1100 1.1 Spezikation des SIGMA-G5SII Chip-Bestückers Element Beschreibung 9. Korrekturmetho - den für LP- Positionierung (Fortsetzung) Beispiel: Korrektur der Positionsabweichung über die gesamte Leiterpl…
DEUKYX
4-3193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
9. Korrekturmetho-
den für LP-
Positionierung
PEC-Erkennung
•
Durch Erkennen der Passermarken mithilfe der PEC-Kamera können
Positionsabweichungen über den gesamten Bereich der Leiterplatte und die
Dehnung in der Schaltung korrigiert werden.
•
Um diesen über die gesamte Leiterplatte zu erreichen, müssen an zwei oder drei
Positionen Passermarken auf der Leiterplatte angebracht sein (Zone 1 bis 5).
Bei einem Nutzen mit mehreren LPs sind zwei Passermarken pro Leiterplatte
erforderlich.
•
Um Positionsabweichungen bei der Bestückung zu ermitteln, muss die
Leiterplatte über eine oder zwei Passermarken verfügen. In diesem Fall
wird empfohlen, zwei Passermarken so symmetrisch zu positionieren,
dass der Schwerpunkt (Mittelpunkt der Passermarken) der Mittelpunkt des
Bestückungspunkts wird.
4,5
4,5
1,0
1,0
1,0
Zulässiger Bereich für Passermarke
Loch etc.
(Maschinenvorderseite)
50,0 bis 610,0
Einheit: mm
50,0 bis 510,0
DEUKYX
4-4193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
9. Korrekturmetho-
den für LP-
Positionierung
(Fortsetzung)
Beispiel:
Korrektur der Positionsabweichung über die gesamte Leiterplattenäche (LP-
Gesamtächenkorrektur)
Um die Erkennungsgenauigkeit zu verbessern, platzieren Sie Passermarken
diagonal auf zwei Stellen der Leiterplatte, wenn der 2-Punkt-Erkennungsmodus
ausgewählt ist. Setzen Sie im 3-Punkt-Erkennungsmodus zwei Passermarken
diagonal und eine Passermarke in die Nähe einer der verbleibenden Ecken.
Passermarke
(Fiducial Mark)
Passermarke
(Fiducial Mark
)
LP LP
Beispiel 1:
Korrektur der Bestückungspositionen(1- Punkt-Erkennung)Setzen Sie eine
Passermarke auf die Mitte des Bauteilbestückungsposition oder auf einen
gewünschten Punkt in der Nähe der Mitte.
Empfohlene Position : Mittelpunkt der Bauteilbestückungsposition
Passermarke
Beispiel 2:
Korrektur der Bestückungspositionen(2- Punkt-Erkennung)Setzen
Sie Passermarken auf die gewünschten zwei Punkte um die Mitte der
Bauteilbestückungsposition.
Empfohlene Position : Punktsymmetrie
Es wird empfohlen, dass zwei Punkte (Passermarken) symmetrisch auf beiden
Seiten der Mitte der Bestückungspositionen liegen. (A-A’/B-B’)
•
Diese Passermarken werden zur Korrektur der Bauteilposition und des Theta-
Winkels verwendet. Die 2-Punkt-Erkennung dient dazu, abweichende und
verzerrte Teile des Schaltungsbildes zu korrigieren.
Passermarke
DEUKYX
4-5193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung

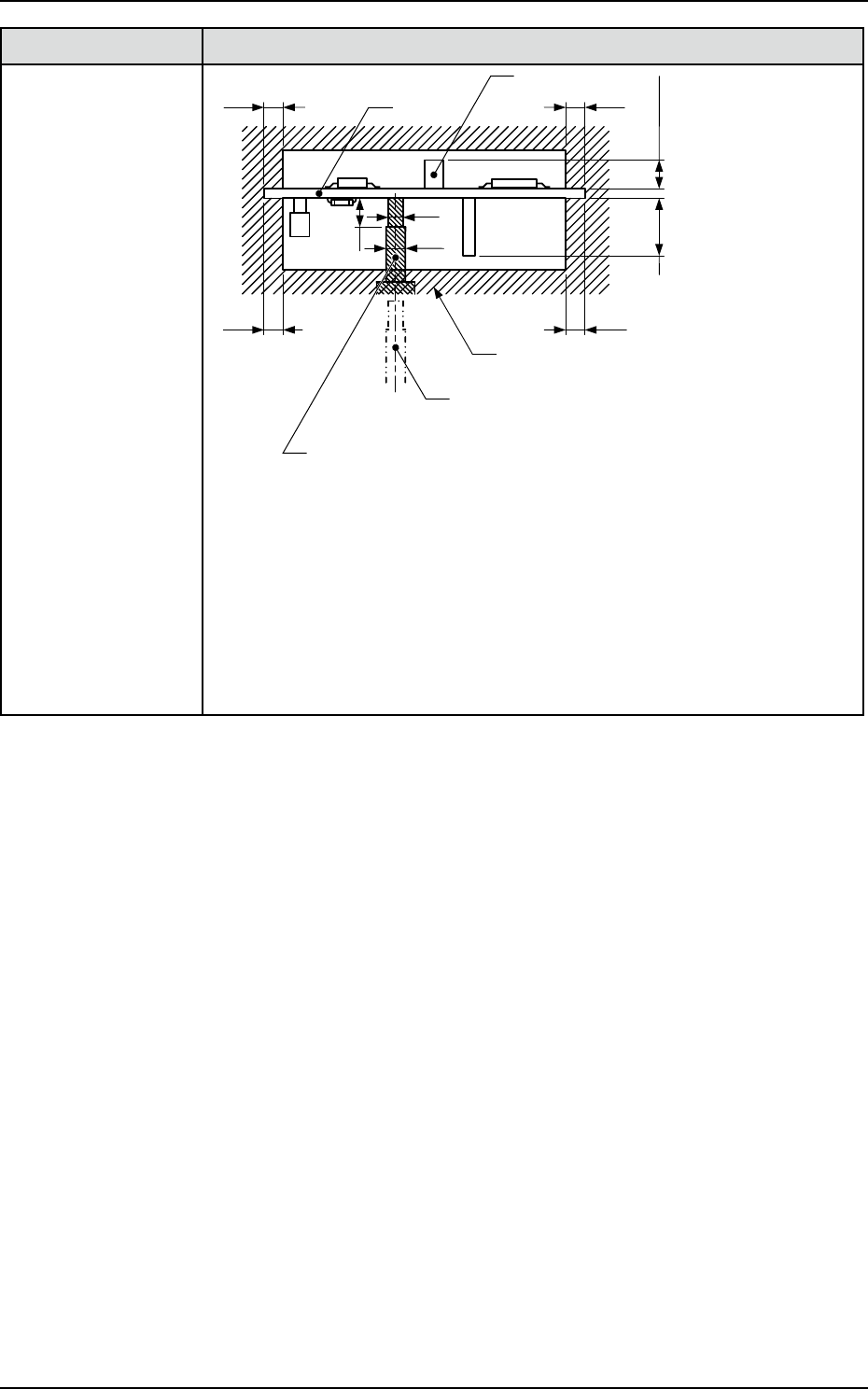

10. Bedingungen der
Leiterplatte vor der
Platzierung (Regu-
lierung der Bauteil-
höhe)
∅2
∅5
Wenn der Hochgeschwindigkeits-
Kopf verwendet wird: Max. 12,7
Wenn der Multifunktions-
Kopf verwendet wird: Max. 25,4
LP
Bauteil
3,0
Max. 30
(Maschinenvorderseite)
3,0
3,0
4,0
Einheit: mm
LP-Abstützstifte (verschiedene Positionen)
LP-Abstützstift
(in dieser Position wenn LP transportiert wird.)
Vorher bestückte Bauteile Unerlaubter
Bereich
Hinweise :
(a) Die Position des LP-Stützstifts kann mit einem Raster von „10
mm“ verschoben werden.
(b) Der LP-Abstützstift ist so positioniert, dass er kein bereits
platziertes Bauteil berührt.
(c) Die Abbildung zeigt, wie die LP abgestützt wird.
(d) Die Abmessungen dienen als Design-Referenz.
Lassen Sie Platz für die aktuellen Einstellungen.
