DEUKYX 4-11 193-1100 1.1 Spezikation des SIGMA-G5SII Chip-Bestückers Element Beschreibung 15. Anzahl der installierbaren Feeder (1) Gurt-Feeder Max. 60 Feeder (wenn 30 Gurt-Feeders x 2 Feeder-Basen und Gurthalter(Option…
DEUKYX
4-10193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
14. Anzahl der
abgelegten
Bauteile
Flexibler Hochgeschwindigkeitskopf Multifunktionskopf
Aufnehmerstation für
Hochgeschwindigkeitsaufnehmer
In jeder Station können bis zu 15
Aufnehmer gelagert werden.
Aufnehmerstation für mittelgroße,
unregelmäßig geformte Aufnehmer
In jeder Station können bis zu 8
Aufnehmer gelagert werden.
Hinweise :
(a) Eine größere Aufnehmeranzahl
ist durch Hinzufügen von
Aufnehmerstationen (Option)
möglich.
(b) Werden mittelgroße, unregelmäßig
geformte Aufnehmer verwendet,
muss eine für diese Aufnehmer
geeignete Station vorhanden sein.
(c) Die Aufnehmerstationen werden
standardmäßig in zwei Reihen
an der Vorderseite der maschine
angebracht.
Aufnehmer-Stocker für multifunktionalen
Aufnehmer
In jeder Station können bis zu 9
Aufnehmer gelagert werden.
Hinweise :
(a) Verwenden Sie die Aufnehmerstation
für Multifunktionsaufnehmer.
(b) Eine größere Aufnehmeranzahl
ist durch Hinzufügen von
Aufnehmerstationen (Option)
möglich.
DEUKYX
4-11193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
15. Anzahl der
installierbaren
Feeder
(1) Gurt-Feeder
Max. 60 Feeder (wenn 30 Gurt-Feeders x 2 Feeder-Basen und
Gurthalter(Option) hinzugefügt werden)(und wenn nur 8 mm Dual-Gurt-
Feeder verwendet werden)
Ref. : Bis zu 120 verschiedene Bauteiltypen können geladen werden.
Max. 60 Feeder (30 × 2 Feeder-Basen)(wenn nur 12/16 mm Gurt-Feeder
verwendet werden)
Max. 30 Feeder (15 × 2 Feeder-Basen)(wenn nur 24/32 mm Gurt-Feeder
verwendet werden)
Max. 20 Feeder (10 × 2 Feeder-Basen)(wenn nur 44/56 mm Gurt-Feeder
verwendet werden)
Max. 14 Feeder (7 × 2 Feeder-Basen)(wenn nur 72 mm Gurt-Feeder
verwendet werden)
Max. 12 Feeder (6 × 2 Feeder-Basen)(wenn nur 88 mm Gurt-Feeder
verwendet werden)
(2) Vibrations-Stangen-Feeder
Max. 5 Feeder/Feeder-Basis
Ref. : Auf den Vibrations-Stangen-Feeder können bis zu 6 Trägerstangen
installiert werden.
Hinweise :
(a) Die Anzahl der installierbaren Feeder hängt von der Gurtbreite in Kombination
mit den jeweiligen Feedern ab.
(b) Verwenden Sie Gurt-Feeder für die SIGMA-F8. Speziell für SIGMA-G5/
F8/F8S. Werden Feeder für die GXH-Serie verwendet, kann es zu
Funktionseinschränkungen kommen.
(c) Gurt-Feeder, Dual-Gurt-Feeder und Schüttgut-Feeder für andere Maschinen
können nicht verwendet werden.
DEUKYX
4-12193-1100
1.1 Spezikation des SIGMA-G5SII Chip-Bestückers
Element Beschreibung
16. Speicher Kapazi-
tätan Programmen
ProgrammDaten
Maximale Schrittanzahl: 20.000 Schritte/Modell (für sich wiederholende Nutzen)
Maximal speicherbare Modelle:: 100 Modelle
Hinweise :
Die oben angeführten Zahlen können durch die Größe der
Bestückungsprogramme eingeschränkt werden.
17. Eingabesystemand
Ausgabe-System
von Musterbild
Programm Daten
• Wird über den Touchscreen der Hauptmaschine bedient und mit der Tastatur /
dem Zeigegerät bearbeitet (Option).
• Programme können über das Netzwerk-Terminal (Option) bearbeitet werden.
• Daten können über das lokale Netzwerk (Ethernet) eingegeben werden, das mit
dem Datenspeicher des Netzwerkterminals (Option) verbunden ist.
• Datenübertragung zum Speicher des Netzwerk-Terminals (Option)
18. Bauteil-Erkennung

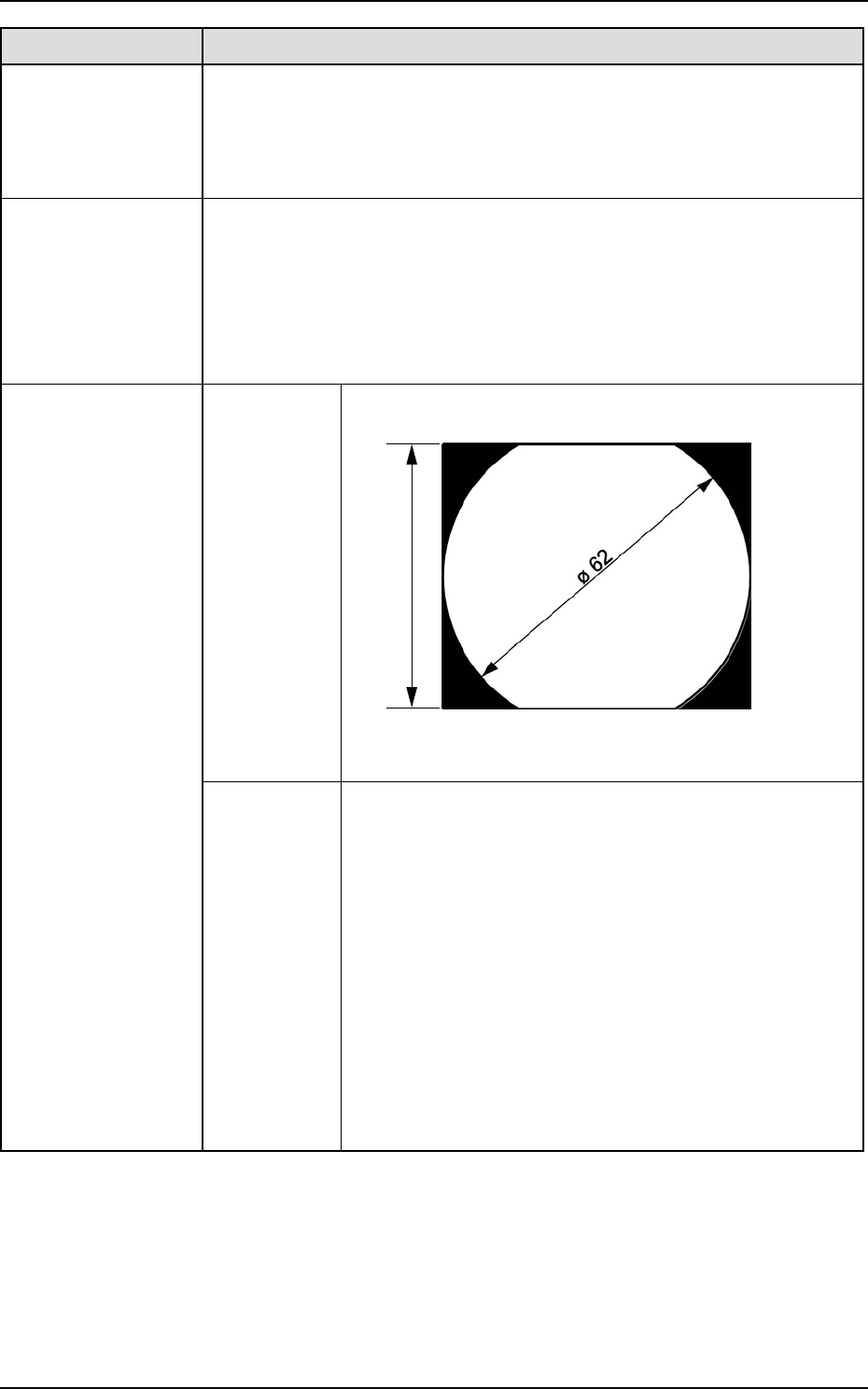

Sichtfeld ø 62 mm
In Y-Richtung muss die Abmessung 46,7 mm betragen.
46,7
Y (Richtung)
Einheit: mm
Foto Frontbeleuchtungssystem
(Direkte Bauteilerkennung über Frontbeleuchtung)
Hinweis
:
Abhängig vom Bauteiltyp gelten einige Einschränkungen.
Hintergrundbeleuchtungssystem
(Option, Erkennung über die Bauteilsilhouette)
Hinweis
:
Abhängig vom Bauteiltyp gelten einige Einschränkungen.
In der Hintergrundbeleuchtung sind für mittelgroße,
unregelmäßig geformte Aufnehmer und für
Multifunktionsaufnehmer des Multifunktionskopfes
bestimmte Aufnehmer erforderlich.
Bei der Hintergrundbeleuchtung wird von der Kamera ein
statisches Bild aufgenommen.
