DEUKYX 1-18 193-1100 2.3 Bedienelemente 2.3.5 Zusatzleuchten Die Zusatzlampen zeigen an, in welchem Block der Maschinenstatus (angezeigt durch die Signalleuchte) erzeugt wird. Zusatzleuchten F1A12 • V oraussetzungen für …
DEUKYX
1-17193-1100
2.3 Bedienelemente
2.3.4 Signalturm
Der Singnalturm zeigt den jeweiligen Betriebsstatus der Maschine mit einer
Leuchten und einem Summer an.
Rot
Gelb
Grün
Warnsummer
Signalturm
F1A11
• LEUCHTENFARBEN (EIN-Modus)
Die Maschine wird vor der Auslieferung werksseitig eingestellt.
Leuchtenfarben
(EIN Modus)
Maschinenzustand
Rot
FEHLER (Betrieb gestoppt)
Gelb
Bauteile gehen zur Neige /Warnung)
Grün
Automatikbetrieb
Bendet sich die Maschine im Standby-Modus blinkt
diese Leuchte.
VORSICHT
Leuchtet oder ackert (AN und AUS) die grüne Kontrolleuchte
am Signalturm, bendet sich die im Leerlauf arbeitende
Maschine im „Automatik“-Modus (Standby-Modus).
• Warnsummer
Warnsummer Maschinenzustand
Dauerton
NOT-AUS
Intermittierender Ton
Fehler
Hinweis
Die Farbe der Leuchten und die Art des Summertons, die den jeweiligen
Maschinenstatus anzeigen, können im Bildschirm „MACH SETUP (Maschine
einrichten)“ geändert werden.
DEUKYX
1-18193-1100
2.3 Bedienelemente
2.3.5 Zusatzleuchten
Die Zusatzlampen zeigen an, in welchem Block der Maschinenstatus (angezeigt
durch die Signalleuchte) erzeugt wird.
Zusatzleuchten
F1A12
• Voraussetzungen für das Leuchtensignal
Leuchtvorausset-
zungen
Maschinenstatus (für jeden Block)
EIN
Normalbetrieb oder unter Bedienung
EIN und AUS
(blinkend)
Fehler oder fehlende Bauteile
Hinweis
Lässt sich der Fehler nicht einem Block zuord-
nen, blinken alle Zusatzleuchten.
AUS
Stopp-Modus
Hinweis
Fehlen Bauteile, füllen Sie die entsprechenden Zuführungen auf.
DEUKYX
1-19193-1100
2.3 Bedienelemente

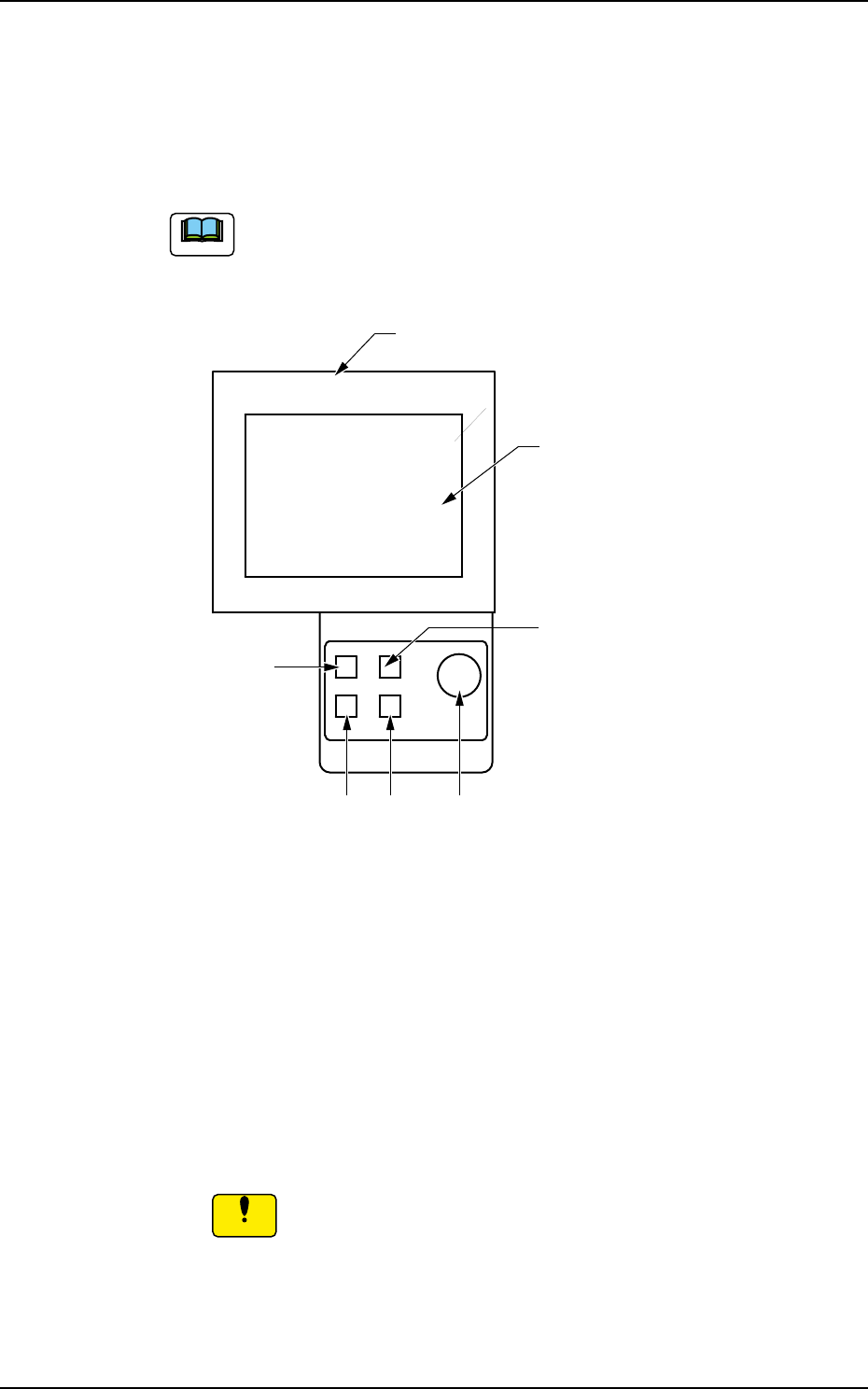

2.3.6 Bedieneinheit
Die Maschine besitzt als Bedienerschnittstelle auf der Vorder- und der Rückseite
je einen berührungsempndlichen Bildschirm und jeweils ein Bedienfeld.
Mit der Schaltäche [PNL CHANGE] kann zwischen dem vorderen und dem
hinteren Bildschirm umgeschaltet werden.
Hinweis
Tastatur und Maus können optional angeschlossen werden.
Auf dem Bedienfeld benden sich die folgenden Tasten und Schalter.
POWER ON
STOP
PNL CHANGE
START
Bedienfeld
[5]
[3]
[1]
[6]
[4]
[2]
F1A13
[1] Touchscreen
Die Fenster zur Bedienung der Maschine werden auf dem vorderen und
hinteren Bildschirm angezeigt.
Verschiedene Funktionen können durch Antippen der Schaltächen auf dem
Bildschirm ausgeführt werden.
Hinweise zur Handhabung des berührungsempndlichen Bildschirms
•
Da der Bildschirm mit Flüssigkristallen arbeitet, behandeln Sie ihn wie Glas.
Üben Sie keinen starken Druck oder Stöße auf die Oberäche aus.
Hinweis
Üben Sie keinen starken Druck oder Stöße auf den Bildschirm
aus.
Anderenfalls kann er beschädigt werden.
Drücken Sie nicht mit einer Kraft von 0,79N (80 g) oder mehr
auf den Bildschirm.
