DEUKYX 3-50 193-1100 5.3 Wiederaufnahme der Fertigung durch W armstart (2) Prüfen Sie, ob das letzte Bauteil (letztes platziertes Bauteil) von jedem Kopf bestückt wurde. (2), (3) F1C45 (3) Wählen Sie eine der Tasten mit …
DEUKYX
3-49193-1100
5.3 Wiederaufnahme der Fertigung durch Warmstart
5.3 Wiederaufnahme der Fertigung durch Warmstart
Durch den Warmstartvorgang wird die Maschine so gestartet, dass die Produktion
ab dem Schritt fortgesetzt wird, an dem die Maschine angehalten wurde, dh. es
wird keine fehlerhafte Leiterplatte produziert.
Hinweis
Wenn die Warmstartsequenz unterbrochen oder nicht ausgeführt
wird, kann es sein, dass einige Bauteile möglicherweise nicht auf
der Leiterplatte platziert werden. Daher ist es empfehlenswert, die
Fertigung im Warmstart fortzusetzen.
Vorgehensweise
(1) Drücken Sie [Last Plc Pos Move].
F1C43
F1C44
DEUKYX
3-50193-1100
5.3 Wiederaufnahme der Fertigung durch Warmstart
(2) Prüfen Sie, ob das letzte Bauteil (letztes platziertes Bauteil) von jedem Kopf
bestückt wurde.
(2), (3)
F1C45
(3) Wählen Sie eine der Tasten mit dem Titel „Last placement“.
(Wählen Sie [Comp Exists], wenn die Bauteile bestückt wurden.
Wenn keine Bauteile bestückt wurden, wählen Sie [Comp Not Exists].)
(4) Drücken Sie [Warm Start], um die Warmstartsequenz aufzurufen.
Hinweis
Existiert ein Kopf, für den keine Funktion von „Last placement“ gewählt
wurde, kann der Warmstart nicht gestartet werden.
(5) Die Leiterplatte, die mit der „Warm Start“-Sequenz gefertigt wurde, muss
auf fehlende oder falsch platzierte Bauteile geprüft werden.
DEUKYX
3-51193-1100
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt wiederherstellen
5.4 Neustart des Automatikbetriebs mit Bestückungsschritt
wiederherstellen

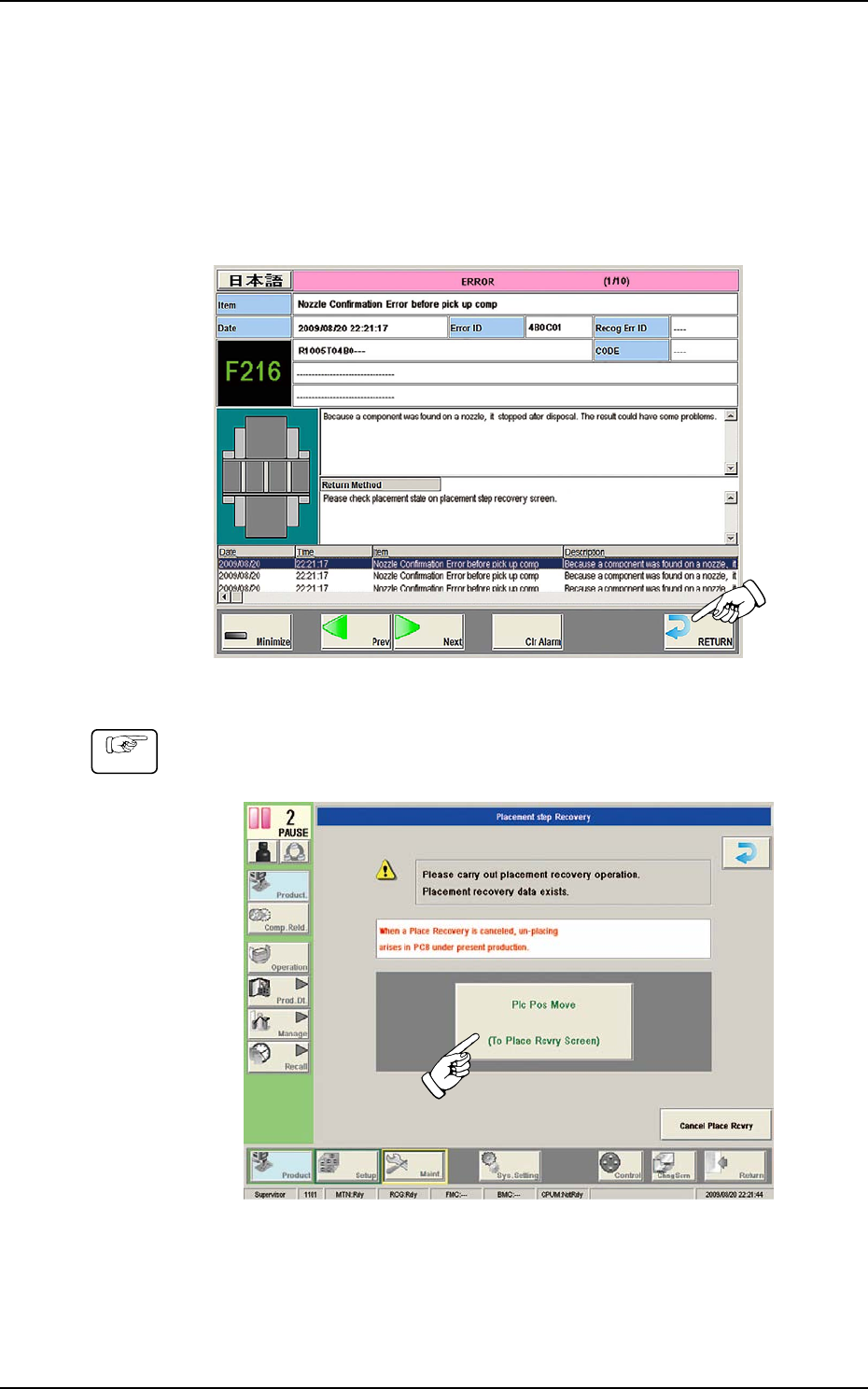

Wird die Aufnehmerprüfung verwendet und wird dabei vor der Bauteilaufnahme
ein Fremdkörper an ihrer Spitze erkannt,erscheint ein „ERROR“-Bildschirm mit
der Meldung „Nozzle Conrmation Error before pick up comp“ und die Funktion
Bestückungsschritt wiederherstellen ist verfügbar.
F1C46
Vorgehensweise
(1) Drücken Sie [RETURN].
(Das Bildschirm „Placement step Recovery“ öffnet sich.)
F1C47
