DEUKYX 2-13 193-1100 2.2 Erkennungs-Bildschirm [ ] T aste : Bild anpassen Wird [ ] gedrückt, nachdem das Bild im Einzelmodus angezeigt wird, werden die Bewegungspfeile eingeblendet. F1B9 Bewegungspfeile ( ) Drücken Sie a…
DEUKYX
2-12193-1100
2.2 Erkennungs-Bildschirm
[ ] Taste :
Echtzeitdarstellungsmodus (erfasstes Bild wird in realer
Größe angezeigt)
Nach Änderung in den Echtzeitmodus durch [
]
ändert sich die Form des Cursors in
. Wird das
Echtzeitbild angetippt oder mit der linken Maustaste auf
das Bild geklickt, wird das Bild mit der Cursorposition
als Mitte in realer Größe dargestellt.
Soll das Bild mit fester Position angezeigt werden,
platzieren Sie zunächst den Cursor in die Mitte des
Bildes, bevor Sie es in realer Größe anzeigen.
[
] Taste :
Bild passend zoomen (Bild füllt den gesamten
Anzeigebereich aus).
Nach Änderung in diesen Zoom-Modus durch [
] ändert sich die Form des Cursors in
. Wird das
zu vergrößernde Bild angetippt oder mit der linken
Maustaste auf das Bild geklickt, wird das Bild mit der
Cursorposition als Mitte den Anzeigebereich ausfüllend
vergrößert.
Soll das Bild mit fester Position angezeigt werden,
platzieren Sie zunächst den Cursor in die Mitte des
Bildes, bevor Sie es den Anzeigebereich ausfüllend
vergrößern.
DEUKYX
2-13193-1100
2.2 Erkennungs-Bildschirm
[ ] Taste :
Bild anpassen
Wird [
] gedrückt, nachdem das Bild im Einzelmodus
angezeigt wird, werden die Bewegungspfeile
eingeblendet.
F1B9
Bewegungspfeile ( )
Drücken Sie auf einen Pfeil, bewegt sich das Bild in die angegebene
Richtung.
[
] Taste :
Wechsel-Taste
Drücken Sie diese Taste, wechselt das Bild zwischen
vordere, hinterer und Polaritätsdarstellung.
[
] Taste :
MehrfachanzeigeBeim
Drücken der Taste wechselt das System in die
Mehrfachanzeige.
[3] Schließen-Taste ([
])
Drücken Sie diese Taste, wird das Bildschirm des Bildanpassungsmodus
geschlossen.
DEUKYX
2-14193-1100
3. Eingabe einzelner Parameter
3. Eingabe einzelner Parameter
Nachfolgend wird beschrieben, wie einzelne Parameter in dieBildschirm
eingegeben werden.

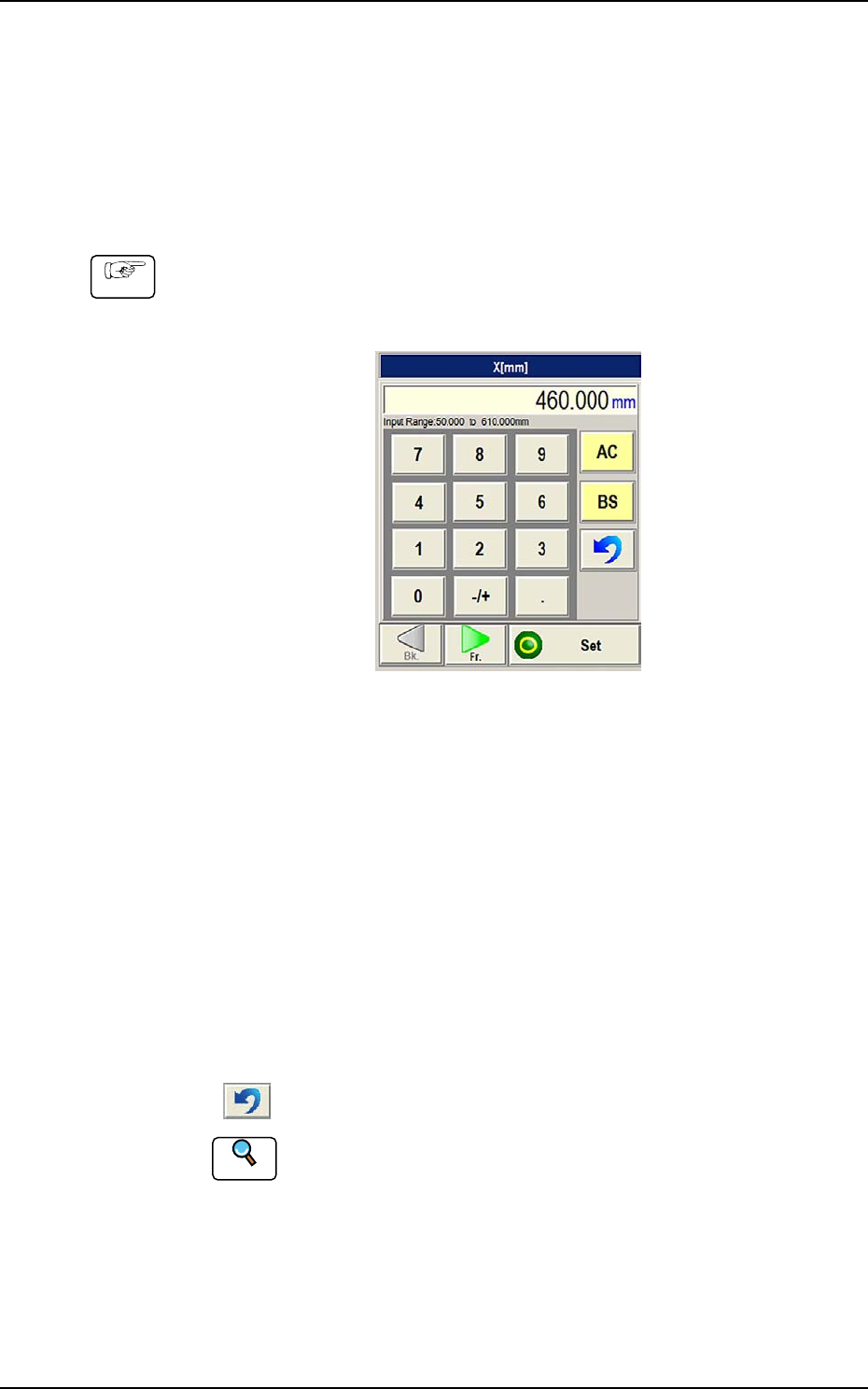

3.1 Eingabe numerischer Werte
Vorgehensweise
(1) Drücken Sie in der Bedienoberäche auf eine Funktion, für die numerische
Daten einzugeben sind.
(Das Eingabebildschirm öffnet sich.)
F1B10
(2) Geben Sie einen Wert innerhalb des Bereichs ein, der unter dem Eingabefeld
angezeigt wird.
(Die eingegebenen Daten werden in dem Eingabefeld im oberen Bereich des
Bildschirms angezeigt.)
(3) Wenn nach der Eingabe des Wertes die Schaltäche [Set] gedrückt wird,
wird das Bildschirm für die Dateneingabe geschlossen und die eingegebenen
Daten werden in der Bedienoberäche angezeigt.
Zum Ändern Ihrer Eingaben verwenden Sie die nachfolgenden Tasten.
[BS]-Taste
: Löscht ein Zeichen links vom Cursor.
[AC]-Taste
: Löscht die in der Anzeige dargestellten Daten.
[
]-Taste
: Ermöglicht eine Wiederholung der Dateneingabe.
Referenz
Details zur Eingabe von Buchstaben, beispielsweise ein Kennwort, fnden
Sie „3.2 Alphanumerische Zeichenketten eingeben“ in Kapitel 2.
