DEUKYX
1-27193-1100
3.5 Bestückungskopfeinheit
3.5 Bestückungskopfeinheit
Durch die Mechanik dieser Einheit werden durch Aufnehmer aufgenommene
Bauteile auf die Leiterplatte platziert.
Auf jeder X-Achsen-Linearführung ist ein Bestückkopf (2 Köpfe insgesamt)
angeordnet. Der exible Hochgeschwindigkeitskopf oder der Multifunktionskopf
wird entsprechend der zu verwendenden Bauteile (2 Führungen 2 Köpfe)
verwendet.
3.5.1 Flexibler Hochgeschwindigkeitskopf
An dem Multifunktionskopf gibt es fünfzehn Positionen für die Montage der
Aufnehmer und es können maximal 15 Aufnehmerarten montiert werden, um
multifunktionale Bauteile aufzunehmen.
Jeder Kop verfügt über eine Seitenansichtkamera. Diese Kamera wird zur
Erkennung von aufzunehmenden oder senkrecht stehenden Bauteilen verwendet.
Außerdem kann sie die Bauteildicke messen.
F1A19A
Hinweis
(a) Halten Sie die Diffusionsplatten an den Bestückungsköpfen
frei von Öl, Fremdkörpern etc., da es sonst zu Fehlern bei der
Bauteilerkennung kommen kann.
(b) Bringen Sie keine magnetischen Objekte wie Magneten in die
Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während Bauteilaufnahme
kommen.
DEUKYX
1-28193-1100
3.5 Bestückungskopfeinheit
3.5.2 Multifunktionskopf
An dem Multifunktionskopf gibt es drei Positionen für die Montage der
Aufnehmer und es können maximal 3 Aufnehmerarten montiert werden, um
multifunktionale Bauteile aufzunehmen.
F1A21A
Hinweis
(a) Halten Sie die Diffusionsplatten an den Bestückungsköpfen
frei von Öl, Fremdkörpern etc., da es sonst zu Fehlern bei der
Bauteilerkennung kommen kann.
(b) Bringen Sie keine magnetischen Objekte wie Magneten in die
Nähe der Vakuumaufnehmer.
Anderenfalls kann es zu einem Fehler während Bauteilaufnahme
kommen.
DEUKYX
1-29193-1100
3.6 PEC-Erkennungsbereich
3.6 PEC-Erkennungsbereich

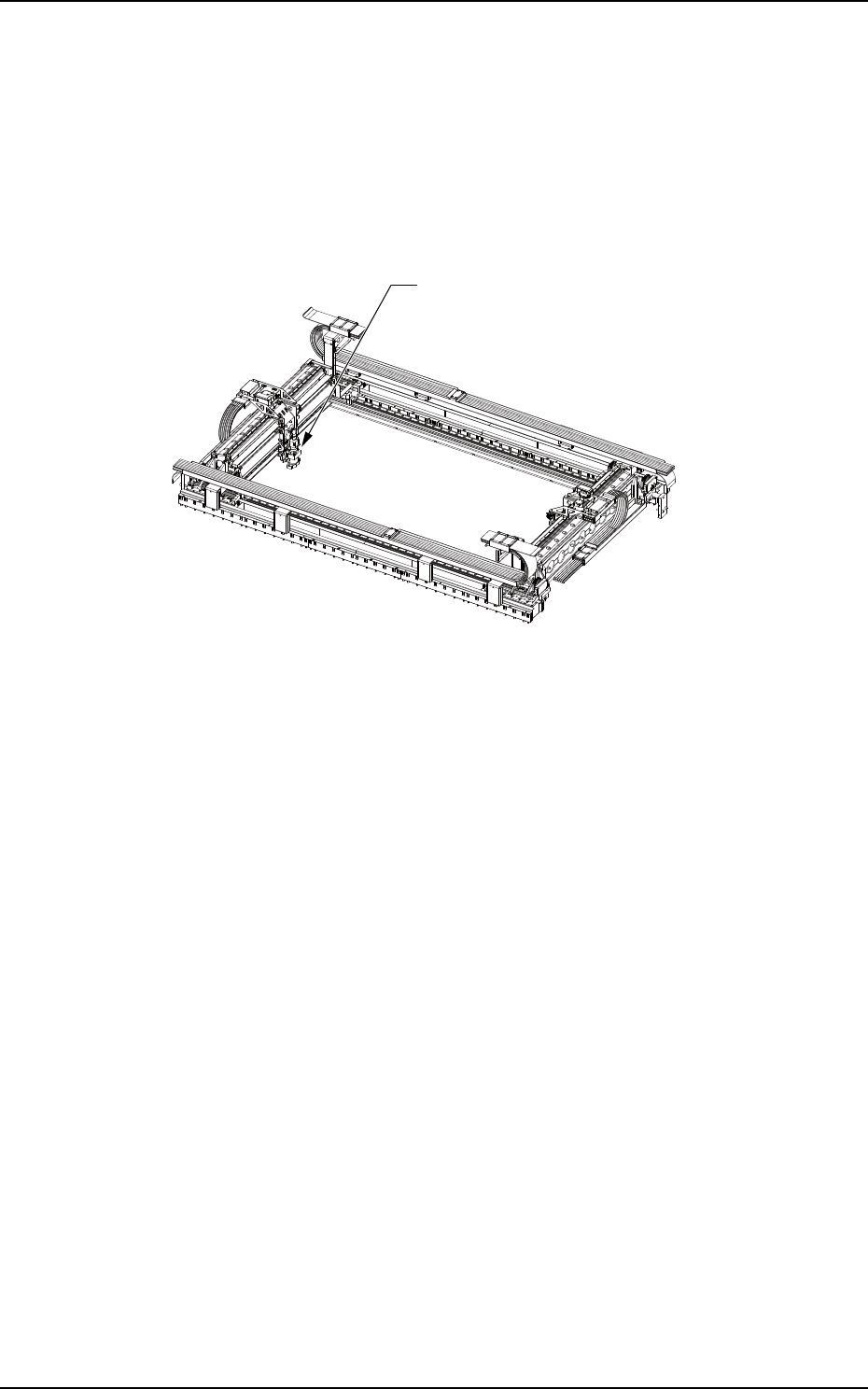

Jede Bestückungskopfeinheit ist mit einer PEC-Kamera und einer Lichtquelle zur
Beleuchtung ausgestattet.
Die PEC-Kamera dient zur Erkennung der Passermarken auf der Leiterplatte.
Sie misst die Abweichung der Position und berechnet anhand der gespeicherten
Passermarkenkoordinaten automatisch den Korrekturwert für die Positionierung
des zu bestückenden Bauteils.
PEC-Erkennungskamera
F1A22
Die Hauptfunktionen der PEC-Erkennungs bestehen darin, die Position einer
Passermarke zu ermitteln und die Form des Bauteils zu bestimmen. Zusätzlich zu
diesen Funktionen ermittelt diese Einheit die Position eines Feeders und nimmt
eine Positionskorrektur aufgrund von On-the-Fly aufgenommenen Bildern vor.
