DEUKYX

2-8193-1100

2.1 Kontrollmenü

Wird inder allgemeinen Menüleiste [Control] gedrückt, erscheint das

„Kontrollmenü“-Bildschirm.

In diesem Bildschirm nden Sie Schaltächen für grundlegende Funktionen.

[1]

[3]

[6]

[4]

[5]

[2]

F1B7

[1] PCB LOCATE (LP LOKALISIEREN)

L,R

[Execute]-Taste (Ausführen)

Wird [Execute] und innerhalb von 10 Sekunden auf dem Bedienfeld [START]

gedrückt, heben sich Abstützeinheit und Klemmung und die Leiterplatte wird

in der LP-Positioniereinheit geklemmt.

[Release]-Taste (Freigeben)

Wird [Release] und innerhalb von 10 Sekunden auf dem Bedienfeld [START]

gedrückt, senken sich Abstützeinheit und Klemmung und die Leiterplatte

wird in der LP-Positioniereinheit freigegeben.

[2] [Cover]-Taste

Wird [Cover] gedrückt, löst oder schließt sich die Verriegelung der

Abdeckung der Hauptmaschine.

DEUKYX

2-9193-1100

2.1 Kontrollmenü

[3] Stop Mode (Stopp-Modus)

[Product]-Taste

Wenn diese Taste gedrückt wird, nachdem die Produktion der LP, die

gerade verarbeitet wird, abgeschlossen ist, wird die LP entladen und der

automatische Betrieb wird angehalten.

[Cycle]-Taste

Wenn diese Taste gedrückt wird, nachdem die Produktion der LP, die gerade

verarbeitet wird, abgeschlossen ist, wird der automatische Betrieb wird

angehalten.

[4] Cancel Run (Lauf abbrechen)

[Cancel]-Taste

Bendet sich die Maschine im Status „Pause“, wird die Schaltäche [Cancel]

angezeigt. Wird [Cancel] gedrückt, wird der „Pause“-Status beendet und die

Maschine wird gestopptwechselt in den „Stop“-Modus.

[5] [ZERO]-Taste

Wird innerhalb von 10 Sekunden nach der [ZERO]-Taste [START] gedrückt,

fahren alle Achsen in ihre Nullposition.

[6] Schaltächen zum Wechsel der Sprache

Die Sprache wird auf der jeweiligen Schaltäche angezeigt.

DEUKYX

2-10193-1100

2.2 Erkennungs-Bildschirm

Wenn [ChngScrn] in der Hauptmenüleiste gedrückt wird, öffnet sich das

Bildschirm mit dem Aufnahme durch die Bilderkennung.

2.2.1 Erkennungs-Bildschirm in normalen Betrieb

Wird im „Recognition Image“-Bildschirm im „RUN“-Modus aufgerufen,

erscheint folgendes Bildschirm.

[1]

[3]

[2]

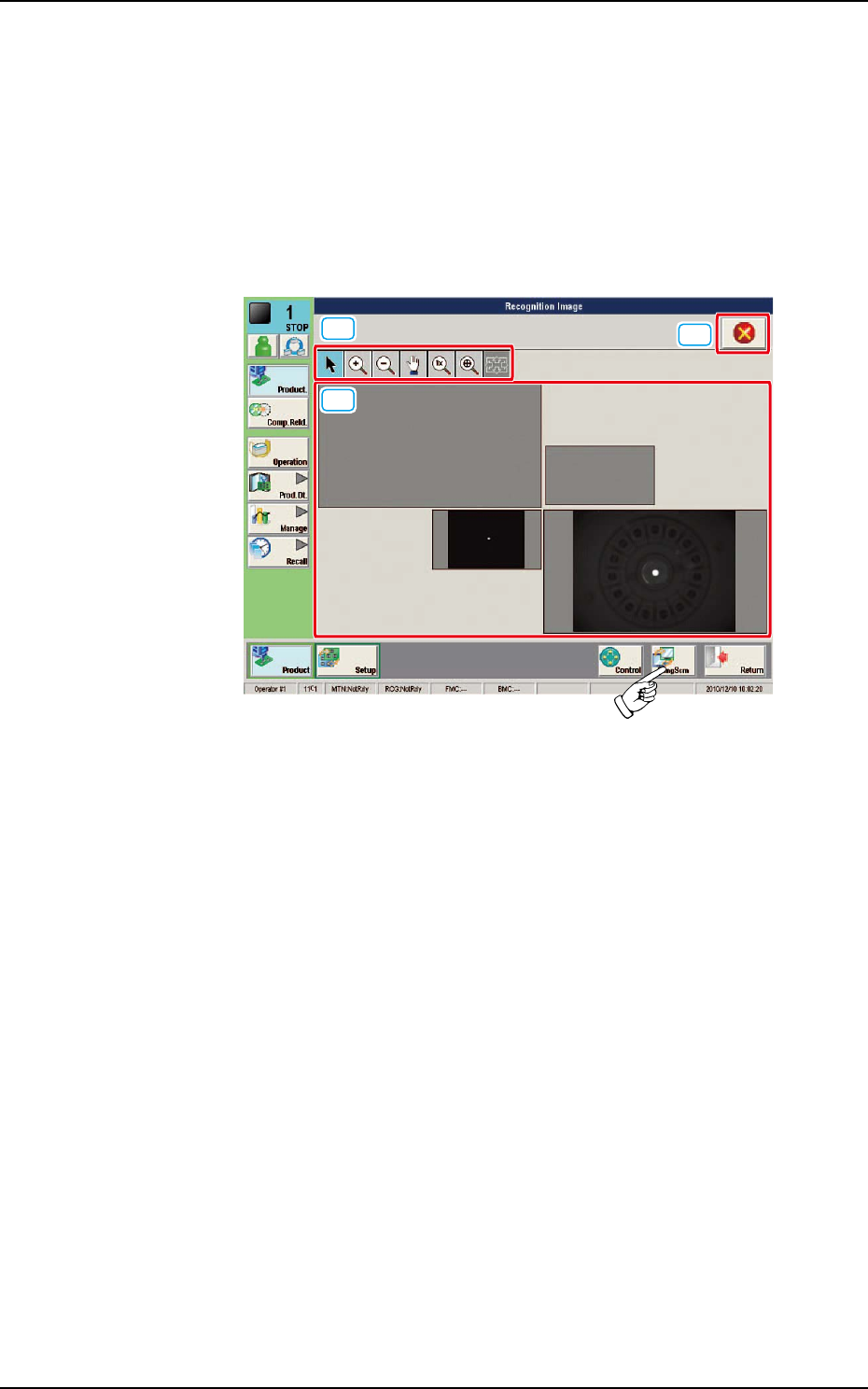

F1B8

[1] Erkennungs-Anzeigebereich

Das Erkennungsbild (Kamerabild) für jeden Block wird angezeigt.

Es kann zwischen mehrfacher (2 Einheiten werden gleichzeitig angezeigt)

und einfacher (1 Einheit) Anzeige wählen

Nach der Auswahl eines Bildes ändert sich die Anzeige im Anzeigebereich.
