DEUKYX 3-17 193-1100 2.2 V orbereitungen für den Bestückungsprogrammwechsel (6) Schließen Sie den Wagen an den Stecker der Maschine an und klappen Sie die Anschlussicherung in ihren Platz. Hinweis Wenn der W agen in die …
DEUKYX
3-16193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2.5 Wechseln des Feeder-Bank-Austauschwagens
In diesem Absatz wird das Wechseln des Feeder-Bank-Austauschwagens
beschrieben.
VORSICHT
Halten Sie Ihre Hände nicht in den Verfahrbereich,
wenn sich die Feeder-Basis hebt oder senkt.
Wenn die LED des Feeder bereit Schalters ackert, hebt
oder senkt sich die entsprechende Feeder-Basis.
Vorgehensweise
(1) Drücken Sie auf der Maschine die Schalter Feeder bereit.
(Der Schalter Feeder BEREIT erlischt und die Klemmung der Feeder-Basis
löst sich.)
(2) Drücken Sie den Schalter Feeder bereit etwas länger.
Die LED des Feeder bereit Schalters beginnt zu blinken, die Feeder-Basis
senkt sich und zeigt so, dass die Feeder-Basis aktiviert ist.
Wenn der Trennvorgang des Feeder-Bank-Austauschwagens abgeschlossen
ist, erlischt die LED des Feeder Bereit Schalters.
(3) Lösen Sie den Befestigungshebel des Steckverbinders und ziehen Sie den
Stecker für den Feeder-Bank-Austauschwagen aus der Steckverbindung zur
Maschine. Nehmen Sie dann den Anschlus der Magic-Tape-Einheit auf der
Seite des Wagens.
Hinweis
(a) Verwenden Sie die Anschlussfangeinheit für nichts
anderes als für den Anschluss. Wenden Sie außerdem
nicht zu viel Kraft an. Hierdurch kann der Anschluss
beschädigt werden.
(b) Lösen Sie die Steckverbindung nie, wenn die Maschine
arbeitet. Schließen Sie den Feeder-Basisanschluss an oder
lösen Sie ihn, wenn sich die Feeder-Basis bis zu Ende
gesenkt und gestoppt hat.
(4) Lösen Sie die beiden Bremsen des Feeder-Bank-Austauschwagens und
ziehen Sie den Wagen aus der Maschine.
(5) Schieben Sie den Feeder-Bank-Austauschwagen (mit den vorbereiteten Gurt-
Feedern) in die Maschine und verriegeln Sie die Bremsen.
Hinweis
(a) Wenn der Wagen in die Maschine geschoben wird, drücken
Sie ihn gerade hinein, so dass sich die Führung auf der
Maschinenseite innerhalb des Wagenarms bendet.
Achten Sie außerdem darauf, dass beim Einschieben Ihre
Hand nicht gegen die Abdeckung stößt.
(b) Wenn der Wagen nicht korrekt positioniert ist, kann keine
Verbindung zu ihm aufgebaut werden.
Schieben Sie den Wagen kräftig hinein, bis er an den
Anschlag stößt.
DEUKYX
3-17193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
(6) Schließen Sie den Wagen an den Stecker der Maschine an und klappen Sie
die Anschlussicherung in ihren Platz.
Hinweis
Wenn der Wagen in die Maschine geschoben wird, drücken
Sie ihn gerade hinein, so dass sich die Führung auf der
Maschinenseite innerhalb des Wagenarms bendet.
(7) Drücken Sie auf der Maschine die Schalter Feeder bereit.
Die LED des Feeder bereit Schalters beginnt zu blinken, die Feeder-Basis
hebt sich und zeigt so, dass die Feeder-Basis aktiviert ist.
(8) Drücken Sie auf der Maschine die Schalter Feeder bereit.
Die LED des Schalters Feeder BEREIT schaltet sich EIN und die Feeder-Ba-
sis wird geklemmt.
DEUKYX
3-18193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel

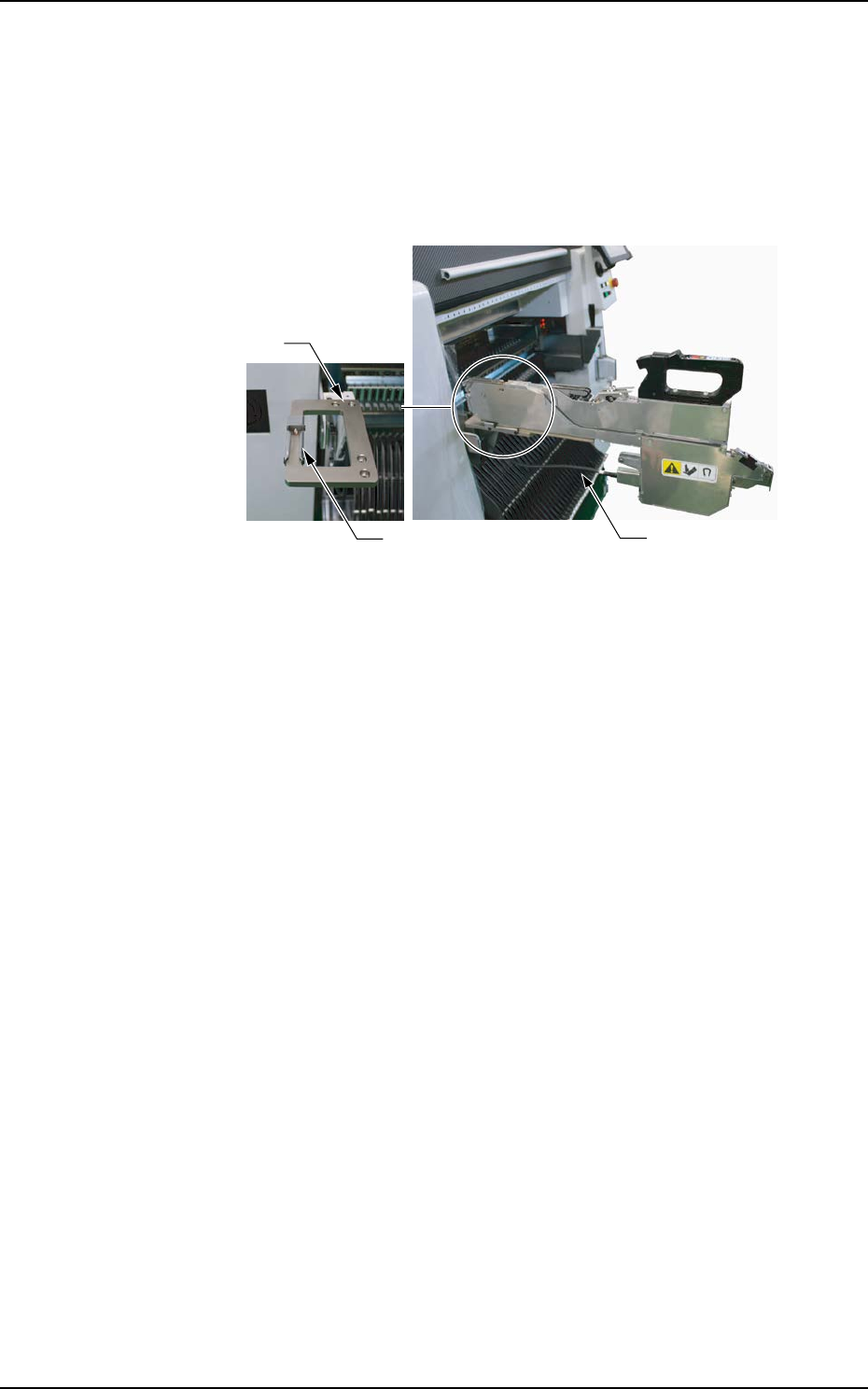

2.2.6 Verwendung der Feeder-Einrichtungsstation
Die Feeder-Einrichtlehre ist ein Tisch, um Feeder temporär zu xieren, wenn
Bauteile neu nachgeladen werden und ein Verspleißen nicht erfolgen soll. Die
Stromversorgung kann voder Hauptmaschine aus über den Anschluss des Gurt-
Feeders und ein Kabel erfolgen. Die Vorrichtung ermöglicht dem Bediener für
jeden Feeder Nachrüst- und Einstellarbeiten durchzuführen.
[1] [3]
[2]
F1C14
[1] Gurt-Feeder-Halteführung
Diese Führung hält den Feeder, wenn ein einzelner Feeder justiert wird.
[2] Gurt-Feeder-Befestigungssockel
Dieser Sockel nimmt den Gurt-Feeder auf.
[3] Gurt-Feeder-Anschlusskabel
Mit diesem Kabel wird der Stromversorgungsanschluss des Feeders mit dem
Versorgungsanschluss verbunden, um den Feeder mit Strom zu versorgen.
