DEUKYX

3-44193-1100

4. Leiterplatten nachladen

Wenn während des Automatikbetriebs Leiterplatten fehlen, gibt die vorgeschaltete

Maschine einen Alarm aus und diese Maschine stoppt automatisch.

• Ist dies der Fall, gehen Sie wie folgt vor.

Laden Sie Leiterplatten in die vorgeschaltete Maschine und fahren Sie mit dem

Automatikbetrieb fort.

• Hat die Maschine automatisch gestoppt, gehen Sie wie folgt vor.

Die vorgeschaltete Maschine hat automatisch unter normalen Bedingungen

gestoppt.

Dies bedeutet im Normalfall, dass der Fertigungslauf beendet ist.

4.1 Leiterplatten manuell einsetzen und entfernen

Ehe Sie Leiterplatten manuell einsetzen oder entfernen, beachten Sie folgendes.

VORSICHT

Vergewissern Sie sich, bevor Sie die Maschine star-

ten, dass sich keine Personen in der Nähe (besonders

auf der anderen Seite der Maschine) benden und

dass keine Werkzeuge oder Teile vergessen wurden.

DEUKYX

3-45193-1100

4.1 Leiterplatten manuell einsetzen und entfernen

4.1.1 Leiterplatten manuell einsetzen

Vorgehensweise

(1) Stoppen Sie die Maschine.

(2) Legen Sie die LP im Pufferbereich auf das Transportband.

Gehen Sie dabei vorsichtig vor.

Anderenfalls wird die LP wegen eines durchhängenden oder verklemmten

Transportbands evtl. nicht korrekt transportiert.

Hinweis

Stoßen Sie mit der LP nicht gegen den LP-Erkennungssensor.

Anderenfalls kann der Sensor beschädigt und so der Transport

gestört werden.

(3) Drücken Sie auf dem Bedienfeld [START], um den Transport der LP zu

starten.

POWER ON

STOP

PNL CHANGE

START

(Strom EIN)

(STOPP)

(PULTWECHSEL)

F1C39

4.1.2 Leiterplatten manuell entnehmen

Vorgehensweise

(1) Stoppen Sie die Maschine.

(2) Entnehmen Sie die LP aus dem Pufferbereich.

Hinweis

Stoßen Sie mit der LP nicht gegen den LP-Erkennungssensor.

Anderenfalls kann der Sensor beschädigt und so der Transport

gestört werden.

DEUKYX

3-46193-1100

5. Stopp. Unterbrechung und Neustart

5.1 Maschine stoppen

5.1.1 Vorübergehend anhalten (Pause) mit [STOP]-Taste

Wenn Sie nach dem Starten des automatischen Betriebs die Platzierung überprüfen

möchten, drücken Sie die [STOP]-Taste am Bedienfeld, um den automatischen

Betrieb vorübergehend zu anzuhalten.

Hinweis

(a) Wird [START] dann ein zweites Mal gedrückt, wird der Automatikbetrieb

fortgesetzt.

(b) Wenn ein falsches Bestückungsprogramm als aktuelles (Produktionsmodell)

angegeben ist, drücken Sie [STOP], um den automatischen Betrieb

vorübergehend anzuhalten, und folgen Sie den Anweisungen unter „5.2

Unterbrechung des Automatikbetriebs“, damit der automatische Betrieb

angehalten wird.

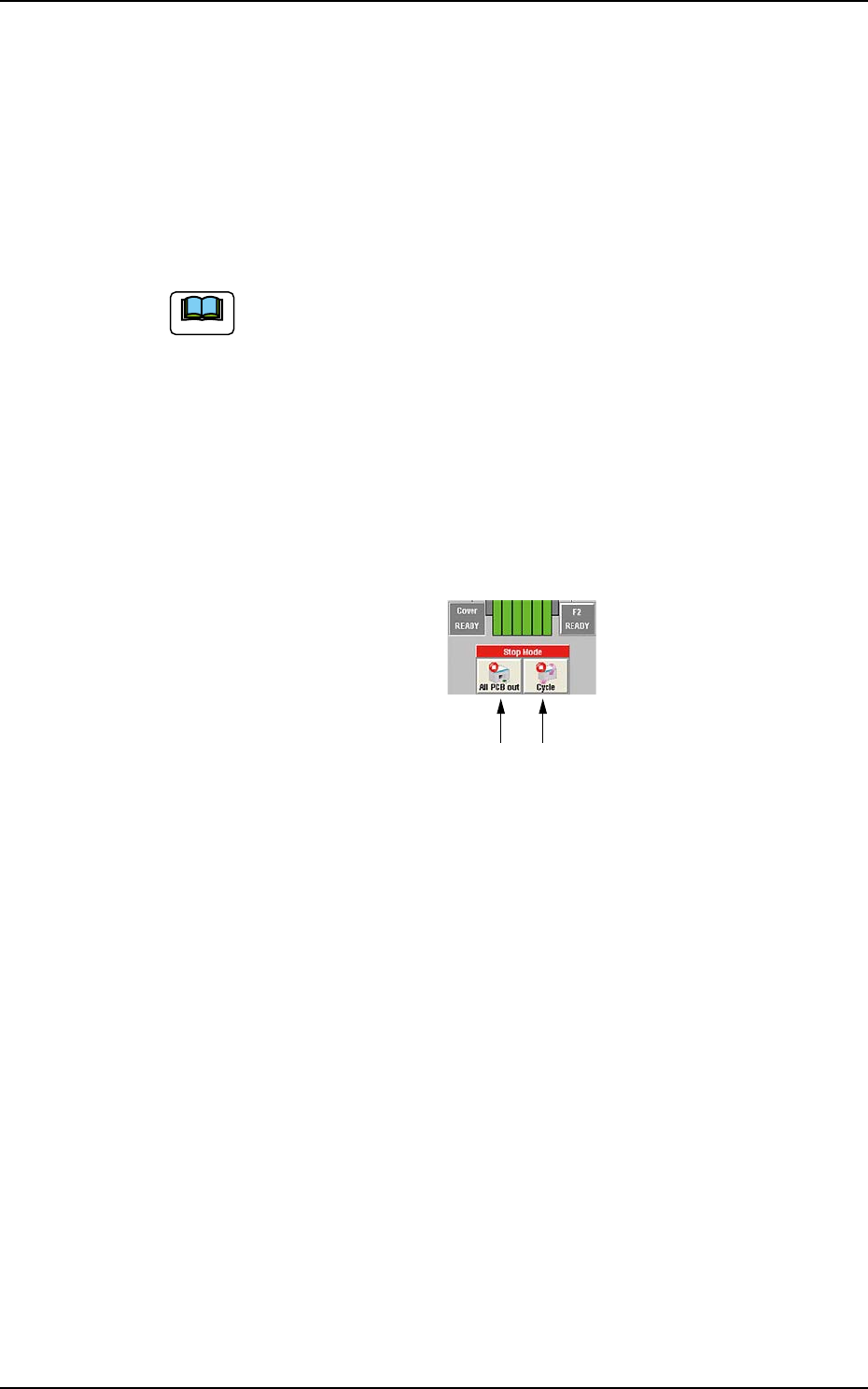

5.1.2 Methode basierend auf Stopp-Modus

Taste [All PCB out] [Cycle]-Taste

F1C40

Stoppen Sie durch drücken von [All PCB out].

Wird im Bedienfeld [All PCB out] gedrückt, werden alle Leiterplatten

entladen, nachdem die in Bearbeitung bendliche fertig bestückt wurde.

Danach stoppt der Automatikbetrieb.

Gleichzeitig erlicht die Beleuchtung der [START]-Taste und die des

Signalmasts.

Stoppen mit [Cycle]-Taste

Wird auf dem Bedienfeld [Cycle] gedrückt, nachdem der laufende

Bestückungsvorgang beendet ist, erlöschen die grünen Lampen der

[START]-Taste und des Lichtmasts und der Automatikbetrieb stoppt. (Die

LPs werden nicht entladen.)
