DEUKYX 3-36 193-1100 3.1 Maßnahmen gegen fehlende Bauteile (4) Laden Sie den Feeder mit neuen Bauteilen. (5) Installieren Sie den nachgefüllten Feeder wieder im korrekten Feeder- Einschub installiert (Fdr No.). HINWEIS A…
DEUKYX
3-35193-1100
3.1 Maßnahmen gegen fehlende Bauteile
n
Wie werden fehlende Bauteile nachgefüllt
Vorgehensweise
(1) Drücken Sie die rote Feeder-#-Taste (Titel „Fdr.No“) in der „Feederliste“.
Die rote Anzeige weist darauf hin, dass dem Feeder Bauteile fehlen.
(Im Bereich „Feeder-Zuordnung“ von „Fdr Reload“ werden alle Feeder
dern Blöcken angezeigt, in denen Bauteile fehlen. Dadurch erscheinen diese
Feeder rot.)
Hinweis
Der Status der Feeder wird in der Feeder-Zuordnung durch Farben dargestellt.
Rot
: Feeder nicht verfügbar (fehlende Bauteile, Feeder nicht installiert etc.
Pink
: Verspeißstopp generiert
Gelb
: Aufmerksamkeit erfoderlich (nur noch wenige Bauteile etc.
Grün
: Normaler Feeder-Status
Grau
: Im Bestückungsprogramm nicht verwendet.
Feeder die nicht rot sind sind bestätigt und einige können zusammen mit den rot
gekennzeichneten nachgefüllt werden.
(2) Drücken Sie [Clear Alm], um den Alarm zurückzusetzen.
F1C32
(3) Nehmen Sie die Feeder ohne Bauteil heraus.
VORSICHT
Wird ein Gurt-Feeder angebracht oder abgenommen,
lassen Sie ihn nicht fallen.
Sie können sich am Fuß verletzen oder den Feeder be-
schädigen.
Nehmen Sie immer einen Feeder nach dem anderen und
lassen Sie sie nicht fallen.
DEUKYX
3-36193-1100
3.1 Maßnahmen gegen fehlende Bauteile
(4) Laden Sie den Feeder mit neuen Bauteilen.
(5) Installieren Sie den nachgefüllten Feeder wieder im korrekten Feeder-
Einschub installiert (Fdr No.).
HINWEIS
Achten Sie darauf, dass die Feeder im korrekten
Feeder-Einschub installiert werden (Fdr No.).
Anderenfalls können Bauteile zwischen den Köpfen
eingeklemmt werden.
Schieben Sie die Feeder tief hinein.
Wenn der Halter nicht eingehakt ist oder sich gehoben
hat, kann der Feeder nicht erkannt werden und die
Haltevorrichtung kann mit dem Kopf kollidieren.
Installieren Sie die Feeder so, dass sie korrekt
einrasten.
Anderenfalls können sie mit dem Kopf kollidieren oder es
kann zu Aufnahmefehlern kommen.
Referenz
Siehe auch „2. Attachment and Detachment of Tape Feeders“ bei der
„Sigma-G4/G5“ im Bedienerhandbuch der Feeder.
(6) Wurden die Feeder ersetzt, geben Sie die Anzahl der nachgefüllten Bauteile
in das Bildschirm „Fdr.Reload“ ein.
• Nachfüllen neuer Gurte
Drücken Sie [
] (Bauteile nachfüllen).
Prüfen Sie die verbleibende Anzahl an Bauteilen in der Feeder-Liste und
prüfen Sie, ob die Feeder mit Bauteilen aufgefüllt sind.
•
Nachfüllen verwendeter Gurte
(wenn sich die Anzahl der gegurteten Bauteile von der Anzahl
der Bauteile in den Bauteilbibliotheksdaten unterscheidet.)
Drücken Sie [ ] (Spleißbauteilrest). Das Bildschirm
„Spleißbauteilrest“
öffnet sich.
Geben Sie die Anzahl der aufgefüllten Bauteile ein.
Prüfen Sie die verbleibende Anzahl an Bauteilen in der Feeder-Liste und
prüfen Sieob die Feeder mit Bauteilen aufgefüllt sind.
(7) Drücken die Schaltäche [START] auf dem Bedienfeld.
Die blinkende [START]-Taste leuchtet weiter in Grün und der Betrieb wird
fortgesetzt.
DEUKYX
3-37193-1100
3.2 Vorbeugende Bauteilnachfüllung im Automatikbetrieb
3.2 Vorbeugende Bauteilnachfüllung im Automatikbetrieb
Vorgehensweise
(1) Drücken Sie im Bedienfeld die Schaltäche [STOP], um die Maschine
vorübergehend anzuhalten.
(2) Nehmen Sie den Feeder mit wenigen Bauteilen aus der Feeder-Basis.
(3) Beladen Sie den Feeder mit Bauteilen und setzen Sie ihn zurück auf die
Feeder-basis.

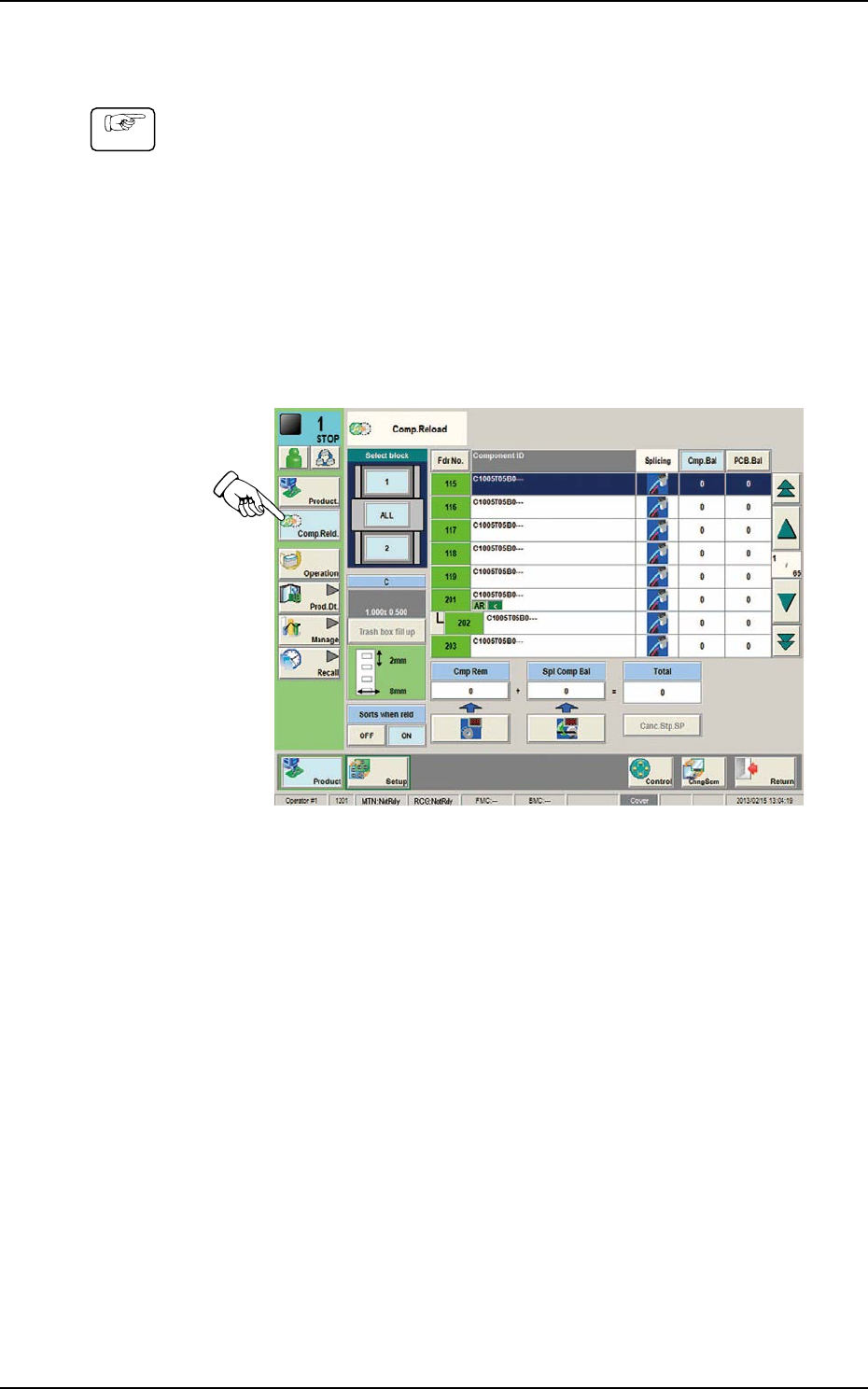

(4) Drücken Sie auf [Comp.Reld.] im „Product“-Menü. Das Bildschirm „Comp.
Reload“ öffnet sich.
F1C33
(5) Drücken Sie die [Fdr No.] des nachgeladenen Feeders.
