2.2 Erkennungs-Bildschirm
[ ] Taste :
Bild anpassen
Wird [
] gedrückt, nachdem das Bild im Einzelmodus
angezeigt wird, werden die Bewegungspfeile
eingeblendet.
F1B9
Bewegungspfeile ( )
Drücken Sie auf einen Pfeil, bewegt sich das Bild in die angegebene
Richtung.
[
] Taste :
Wechsel-Taste
Drücken Sie diese Taste, wechselt das Bild zwischen
vordere, hinterer und Polaritätsdarstellung.
[
] Taste :
MehrfachanzeigeBeim
Drücken der Taste wechselt das System in die
Mehrfachanzeige.
[3] Schließen-Taste ([
])
Drücken Sie diese Taste, wird das Bildschirm des Bildanpassungsmodus
geschlossen.
DEUKYX
2-14193-1100
3. Eingabe einzelner Parameter
3. Eingabe einzelner Parameter
Nachfolgend wird beschrieben, wie einzelne Parameter in dieBildschirm
eingegeben werden.
3.1 Eingabe numerischer Werte
Vorgehensweise
(1) Drücken Sie in der Bedienoberäche auf eine Funktion, für die numerische
Daten einzugeben sind.
(Das Eingabebildschirm öffnet sich.)
F1B10
(2) Geben Sie einen Wert innerhalb des Bereichs ein, der unter dem Eingabefeld
angezeigt wird.
(Die eingegebenen Daten werden in dem Eingabefeld im oberen Bereich des
Bildschirms angezeigt.)
(3) Wenn nach der Eingabe des Wertes die Schaltäche [Set] gedrückt wird,
wird das Bildschirm für die Dateneingabe geschlossen und die eingegebenen
Daten werden in der Bedienoberäche angezeigt.
Zum Ändern Ihrer Eingaben verwenden Sie die nachfolgenden Tasten.
[BS]-Taste
: Löscht ein Zeichen links vom Cursor.
[AC]-Taste
: Löscht die in der Anzeige dargestellten Daten.
[
]-Taste
: Ermöglicht eine Wiederholung der Dateneingabe.
Referenz
Details zur Eingabe von Buchstaben, beispielsweise ein Kennwort, fnden
Sie „3.2 Alphanumerische Zeichenketten eingeben“ in Kapitel 2.
DEUKYX
2-15193-1100
3.2 Alphanumerische Zeichenketten eingeben
3.2 Alphanumerische Zeichenketten eingeben
Vorgehensweise
(1) Drücken Sie in der Bedienoberäche auf eine Funktion, für die
alphanumerische Zeichenketten einzugeben sind.
(Das Eingabebildschirm öffnet sich.)

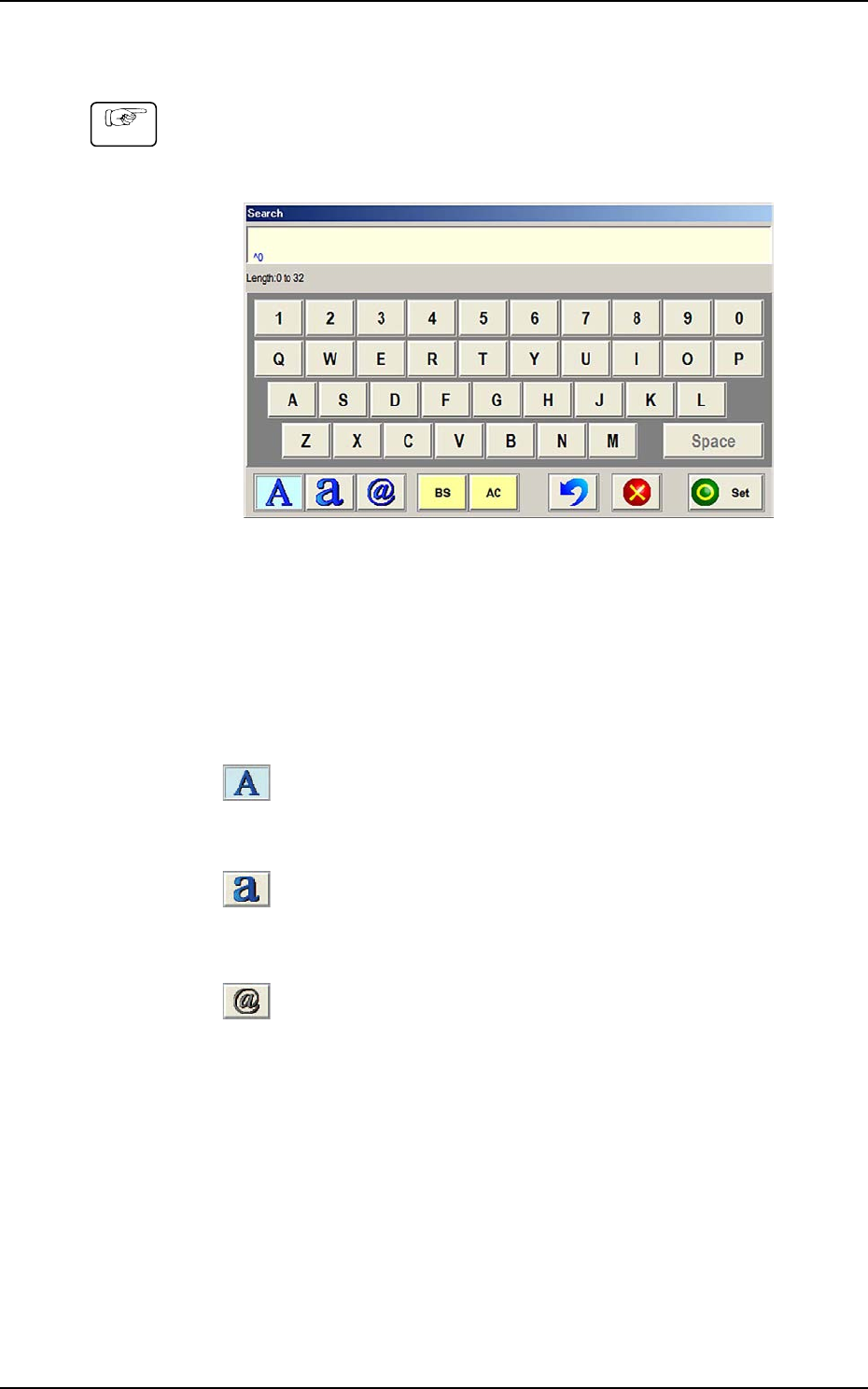

F1B11
(2) Geben Sie die Zeichen mit Hilfe der Tastatur in das Eingabefeld ein.
(Die eingegebenen Daten werden in dem Eingabefeld im oberen Bereich des
Bildschirms angezeigt.)
Mit den folgenden Schaltächen können Sie die Eingabe vereinfachen
(Großbuchstaben, Kleinbuchstaben und Sonderzeichen).
[
]-Taste :
Verwenden Sie diese für Großbuchstaben. Wird sie
ge-
drückt, verfärbt sie sich blau und Sie können aus-
schließlich
Großbuchstaben eingeben
.
[
] Taste :
Verwenden Sie diese für Kleinbuchstaben. Wird sie
gedrückt,
verfärbt sie sich blau und Sie können aus-
schließlich Kleinbuchstaben eingeben.
[
] Taste :
Verwenden Sie diese für Sonderzeichen.
Wird sie gedrückt, verfärbt sie sich blau und Sie
können ausschließlich Sonderzeichen eingeben.
