DEUKYX-193-1100_G5S2_VOL1.pdf - 第199页
DEUKYX 4-15 193-1100 1.2 T eileliste Standardzubehör 1.2 T eileliste Standardzubehör N r. Produktname Bauteilnr . Anzahl Hinweise 1 Optikputztuch15 cm x 15 cm KYB-M382G-00 3 2 Glassicherung (6,3 A) KYB-M65BN-00 1 • Ersat…
DEUKYX
4-14193-1100
1.1 SpezikationdesSIGMA-G5SIIChip-Bestückers
Element Beschreibung
25. Stromversorgung
200 ± 20 V AC, 3-Phasen, 50/60Hz angeschlossen an Stromversorgungseinheit
(3-Phasen 3-Kabelsystem)(Das Erdungskabel muss am PE-Anschluss/Schutzleiter
angeschlossen werden.)
26. Scheinleistung
12,1 kVA (Max.)
27. Leistungs-
Verbrauch/Stunde
Etwa 1,90 kWh
28. Abmessungen
Etwa 1.280 (Breite) mm (einschl. Be- und Entladetransportband)
× 2,241 (Tiefe) mm
(einschl. Feeder-Bank-Austauschwagen)
× 1.455 (Höhe) mm
(1.927 mm): einschl. Signaltmast)
29. Gewicht
Etwa 1.800 kg(ausschl. Feeder-Bank-Austauschwagen und Gurt-Feeder)
30. Umgebungs-
Bedingungen für
Feeder-Bank-
Austauschwagen
Bodenunebenheit: 10/1000 oder geringer
Hinweis :
Der Boden muss hard genug sein, damit sich die Rollen des Wagens
leicht bewegen können.
31. E/A-Schnittstelle
Entsprechend der Spezikation von SMEMA-Communications
32. Weiteres
Standardfunktionen
•
Bauteilbibliothek Teaching-Funktion (GS-TR100)
•
Bestückungsposition Teaching-Funktion (GS-TR100)
•
Anwendung fürr BGA/CSP (GS-TB100)
•
Automatische Wiederherstellungsfunktion bei Bauteilaufnahmefehler
•
Bauteilaufnahmeposition Teaching-Funktion
•
Verzögerte Wiederherstellungsfunktion (Wiederherstellungsmodus)
•
Alternierende Bauteilzuführungsfunktion
•
Steuerungsfunktion der Aufnahme- und Platzierungs-Auf/Ab-Achse (L-Achse)
•
Steuerungsfunktion Aufnahmepositionskorrektur (X/Y)
•
Taschenformerkennung
•
2-stuge Bestückung Geschwindigkeitsreduktion Z-Achse
•
Vor Aufnahme Prüfung auf Aufnehmer vorhanden
DEUKYX
4-15193-1100
1.2 Teileliste Standardzubehör
1.2 Teileliste Standardzubehör
Nr. Produktname Bauteilnr. Anzahl Hinweise
1 Optikputztuch15 cm x 15 cm KYB-M382G-00 3
2 Glassicherung (6,3 A) KYB-M65BN-00 1 • Ersatz
3 Kabel. (3M) KYB-M381L-00 1
1.2.1 Kopfzubehörliste
• Flexibler Hochgeschwindigkeitskopf
Nr. Produktname Bauteilnr. Anzahl Hinweise
1 Vakuumlter KYB-M704D-00 100
2 Aufnehmerlter KYA-M7702-10 200
• Multifunktionskopf
Nr. Produktname Bauteilnr. Anzahl Hinweise
1 Multifunktionskopflter KYB-M3823-00 10
Hinweis:
Diese Zubehörteile werden für jeden Kopf beigelegt
DEUKYX
4-16193-1100

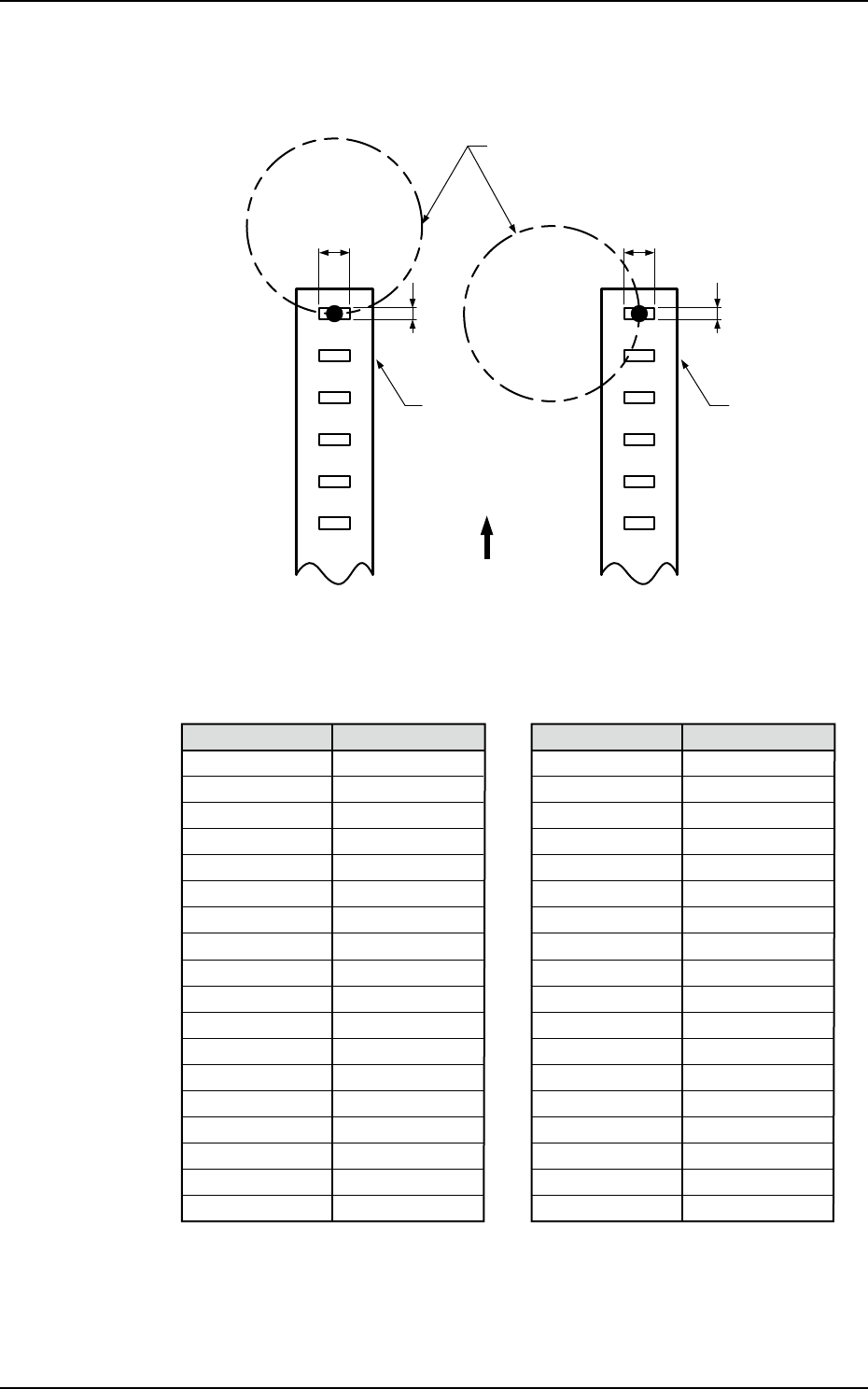

2. Flexibler Hochgeschwindigkeitskopf Bauteilaufnahmegröße (gleichzeitige Aufnahme von 15 Bauteilen)
2.
Flexibler Hochgeschwindigkeitskopf Bauteilaufnahmegröße
(gleichzeitige Aufnahme von 15 Bauteilen)
B
AA
B
Feeder
Kopfbereich
Feeder
Feeder
Feeder-Vorschubrichtung
Aufnahmedarstellung in 6
Uhr-Position
Aufnahmedarstellung in 3 (9)
Uhr-Position
F1D1
Abmessung A
5,4
5,2
5,0
4,8
4,6
4,5
4,4
4,2
4,0
3,8
3,6
3,4
3,2
3,0
2,8
2,6
2,4
2,2
Abmessung B
0,5
1,3
1,9
2,4
3,0
3,3
3,6
4,2
4,7
5,3
5,9
6,5
7,1
7,6
8,2
8,8
9,4
10,0
Abmessung A
10,0
9,4
8,8
8,2
7,6
7,1
6,5
5,9
5,3
4,7
4,2
3,6
3,3
3,0
2,4
1,9
1,3
0,5
Abmessung B
2,2
2,4
2,6
2,8
3,0
3,2
3,4
3,6
3,8
4,0
4,2
4,4
4,5
4,6
4,8
5,0
5,2
5,4
Hinweis Es werden nur die Bauteile verwendet, die mit
Hochgeschwindigkeitsaufnehmern mit einem Durchmesser von 6 mm
oder weniger gehandhabt werden können.
Bauteilgröße bei Aufnahme in 6
Uhr-Position
Bauteilgröße bei Aufnahme in 3 (9)
Uhr-Position
