2.2 Einrichtungen zur Anwendersicherheit
Die Abdeckungen (Tür) an der Oberseite der Trägereinheit und die
Sicherheitsabdeckungen um die Basis sind so angebracht, dass Körperteile,
Kleidungsstücke oder Gegenstände nicht mit den sich bewegenden Teilen der
Maschine in Berührung kommen, um während des automatischen Betriebs
Gefahren zu vermeiden.
Jede Abdeckung (Tür) hat eine Verriegelungsfunktion. Werden die Abdeckung
(Tür) geschlossen und der Schalter [Cover] gedrückt, schaltet sich die
Kontrollleuchte ein, die Verriegelung wird aktiviert und die Abdeckung (Tür)
kann nicht mehr geöffnet werden.
Maschinenvorderseite
Sicherheitsverkleidung
(an Maschinenbasis)
Handgriff
Sicherheitsverkleidung
Schaltschrank
(an Maschinenbasis)
Sicherheitsabdeckung
(an Maschinenbasis)
Abdeckungen
(Tür)
Abdeckungen
(Tür)
F1A6
DEUKYX
1-13193-1100
2.3 Bedienelemente
2.3 Bedienelemente
2.3.1 Netzschalter
Über den Netzschalter wird die Stromzufuhr zur Maschine ein- oder ausgeschaltet.
Der Netzschalter kann über ein Vorhängeschloss gesichert werden.
Verriegelungshebel
Schloss
Netzschalter
F1A7
WARNUNG
Schalten Sie vor Wartungsarbeiten den Hauptschalter
aus und sichern Sie ihn mit einem Schloss.
• Bedienung des Netzschalters
Schalten Sie den Netzschalter auf ein, um die Maschine mit Strom zu
versorgen.
Schalten Sie den Netzschalter auf ein, um die Stromversorgung auszuschalten.
Strom EIN Strom AUS
Netzschalter
F1A8
Symbol / Bezeichnung Funktion
❙
(ON)
Strom EIN
TRIP (Ausgelöst)
Stromunterbrechung aufgrund von Überstrom
(OFF)
Strom AUS
RESET
Nicht verwendet
DEUKYX
1-14193-1100
2.3 Bedienelemente
• Entriegeln des Netzschalters
Entfernen Sie das Vorhängeschloss aus der Schließvorrichtung.
Maschinenvorderseite
Netzschalter
Verriegelungshebel
Schloss
Entriegeln des Netzschalters
F1A9
• Verriegeln des Netzschalters

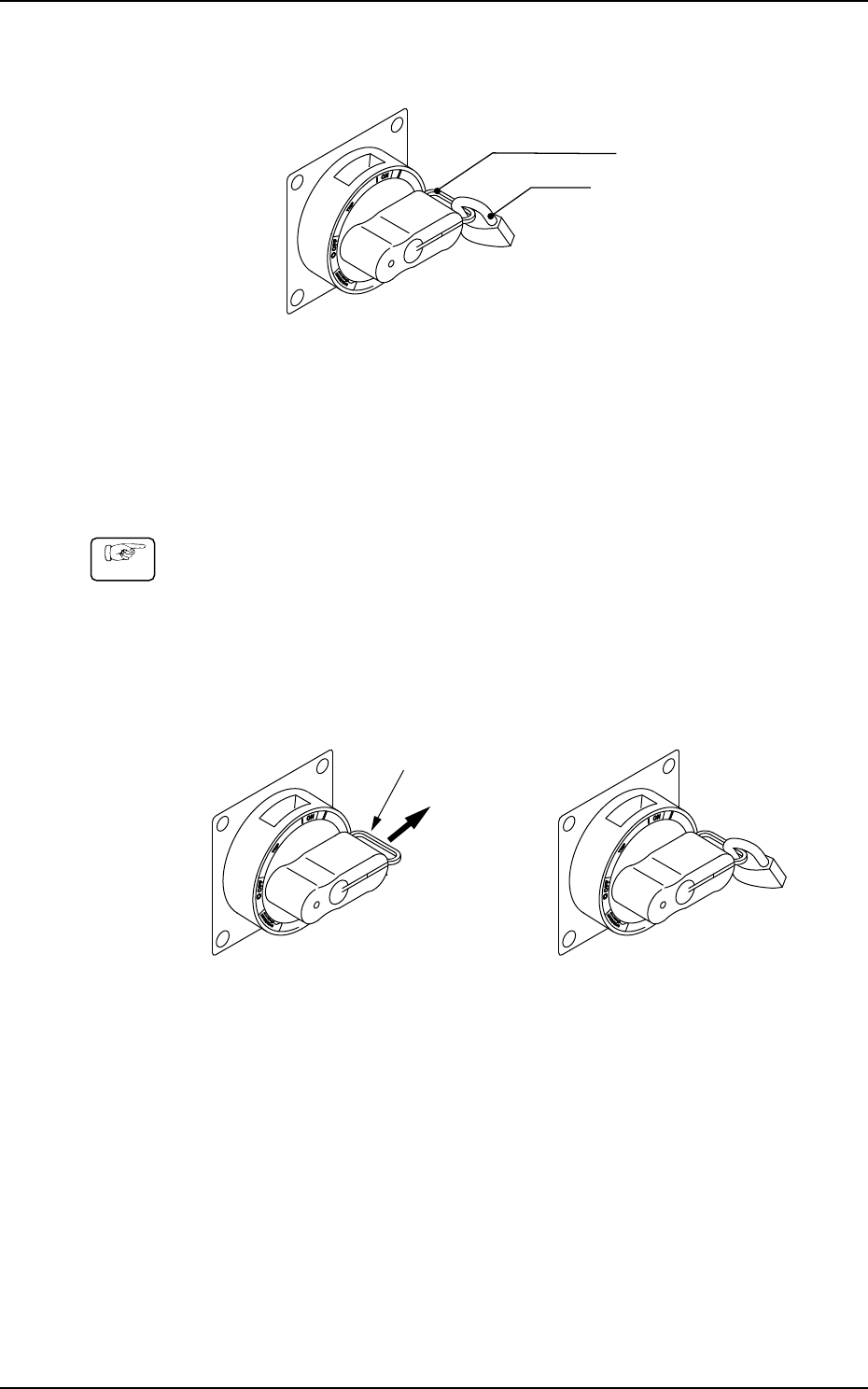

Verriegeln Sie den Netzschalter mit einem Vorhängeschloss, wenn die
Maschine längere Zeit nicht verwendet werden soll.
Vorgehensweise
(1) Ziehen Sie die Schließvorrichtung des Netzschalters in Richtung A (wie
unten dargestellt).
(Lassen Sie die Schließvorrichtung nicht los. Anderenfalls springt die
Schließvorrichtung in die ursprüngliche Stellung zurück.)
(2) Führen Sie den Bügel des Vorhängeschlosses durch die Verriegelungsöffnung
und schließen Sie das Schloss.
(Entriegelt) (Verriegelt)
A
Verriegelungshebel
F1A10
