DEUKYX
1-5193-1100
2. Bezeichnung und Funktion der einzelnen Einheiten
2. Bezeichnung und Funktion der einzelnen Einheiten
2.1 Aussehen der Maschine
Hinweis
Die Angaben in Klammern verweisen auf die Referenz
Maschinenvorderseite
Feeder bereit Schalter
([F2 READY] Taste)
(2.2.2.1)
Netzschalter (2.3.1)
[EMERGENCY STOP]-Schalter
(2.2.1)
Vorderes Bedienfeld (2.3.4)
Abdeckungen (Tür) (2.2.3)
Zusatzleuchte (2.3.3)
Signalturm (2.3.2)
Abdeckungen (Tür)
(2.2.3)
Zusatzleuchte (2.3.3)
F1A2
DEUKYX
1-6193-1100
2.1 Aussehen der Maschine
Hinweis
Die Angaben in Klammern verweisen auf die Referenz
Antistatischer
Erdungsanschluss (2.3.6)
Rückseite der Maschine
Feeder bereit Schalter
([F1 READY] Taste) (2.2.2.1)
[EMERGENCY STOP
]-Schalter
(2.2.1)
Hinteres Bedienfeld (2.3.4)
Abdeckungen (Tür) (2.2.3)
Zusatzleuchte (2.3.3)
Signalturm (2.3.2)
Abdeckungen (Tür) (2.2.3)
Signalturm (2.3.2)
F1A3
DEUKYX
1-7193-1100
2.2 Einrichtungen zur Anwendersicherheit
2.2 Einrichtungen zur Anwendersicherheit
2.2.1 [EMERGENCYSTOP]-Schalter
Mit den [EMERGENCYSTOP]-Schaltern wird die Maschine bei einem Notfall
gestoppt.
Wird einer der [EMERGENCYSTOP]-Schalter gedrückt, stoppt die Maschine
und die Schaltäche [POWER ON] auf dem Bedienfeld leuchtet rot.
Maschinenvorderseite Rückseite der Maschine

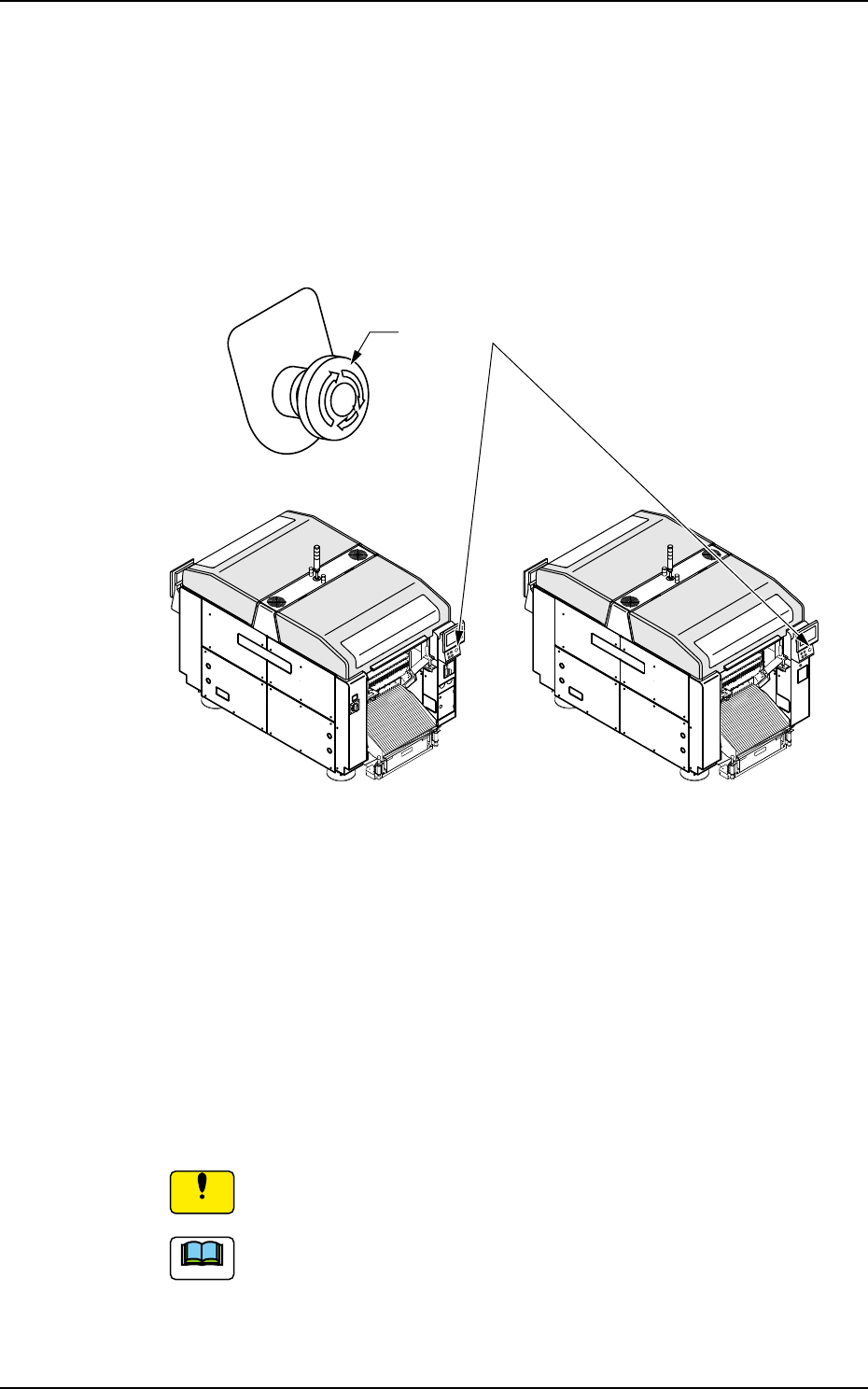

[EMERGENCYSTOP]-Schalter
F1A4
• [EMERGENCYSTOP]-Schalter verriegeln
Drückt jemand den [EMERGENCYSTOP]-Schalter, stoppt die Maschine und
der Schalter ist verriegelt.
• [EMERGENCYSTOP]-Schalter zurücksetzen
Drückt jemand den [EMERGENCYSTOP]-Schalter, ist der Schalter verriegelt.
Prüfen und beseitigen Sie den Grund für den NOT-AUS. Prüfen Sie danach
noch einmal alle Bereich und drehen Sie dann den Schalter nach rechts, um ihn
zu entriegeln und zurückzusetzen.
Hinweis
Mit den [EMERGENCYSTOP]-Schaltern wird die Stromversorgung bei
einem Notfall unterbrochen.
Hinweis
Die NOT-AUS-Funktion dieser Maschine kann nicht dazu verwendet werden,
die gesamte Maschine stromlos zu schalten.
Wenn bei einem „NOT-AUS“ die gesamte Maschine stromlos geschaltet werden
soll, muss dies außerhalb der Maschine bei der kundenseitigen Stromzufuhr
geschehen.
