DEUKYX
3-18193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2.6 Verwendung der Feeder-Einrichtungsstation
Die Feeder-Einrichtlehre ist ein Tisch, um Feeder temporär zu xieren, wenn
Bauteile neu nachgeladen werden und ein Verspleißen nicht erfolgen soll. Die
Stromversorgung kann voder Hauptmaschine aus über den Anschluss des Gurt-
Feeders und ein Kabel erfolgen. Die Vorrichtung ermöglicht dem Bediener für
jeden Feeder Nachrüst- und Einstellarbeiten durchzuführen.
[1] [3]
[2]
F1C14
[1] Gurt-Feeder-Halteführung
Diese Führung hält den Feeder, wenn ein einzelner Feeder justiert wird.
[2] Gurt-Feeder-Befestigungssockel
Dieser Sockel nimmt den Gurt-Feeder auf.
[3] Gurt-Feeder-Anschlusskabel
Mit diesem Kabel wird der Stromversorgungsanschluss des Feeders mit dem
Versorgungsanschluss verbunden, um den Feeder mit Strom zu versorgen.
DEUKYX
3-19193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2.6.1 Gurt-Feeder anbringen
F1C15
VORSICHT
Wenn Sie sich nach unten beugen, um Arbeiten
auszuführen, können Sie sich Ihren Kopf an dem
Feeder-Tisch stoßen und sich verletzen.
Vorgehensweise
(1) Entnehmen Sie den Feeder, der mit neuen Bauteilen versorgt werden soll,
von der Feeder-Basis des Wagens und befestigen ihn auf die Halteführung.
(Schieben Sie ihn dazu langsam entlang der Führung bis zum Anschlag.)
Bis zum Ende einschieben
F1C16
DEUKYX
3-20193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
(2) Verbinden Sie das an der Hauptmaschine mit einem Magneten befestigte
Verbindungskabel für den Feeder mit der Klammer nach unten an den
Feeder.
(Eine Sekunde, nachdem die Verbindung hergestellt ist, kann der Feeder neu
beladen oder justiert werden).

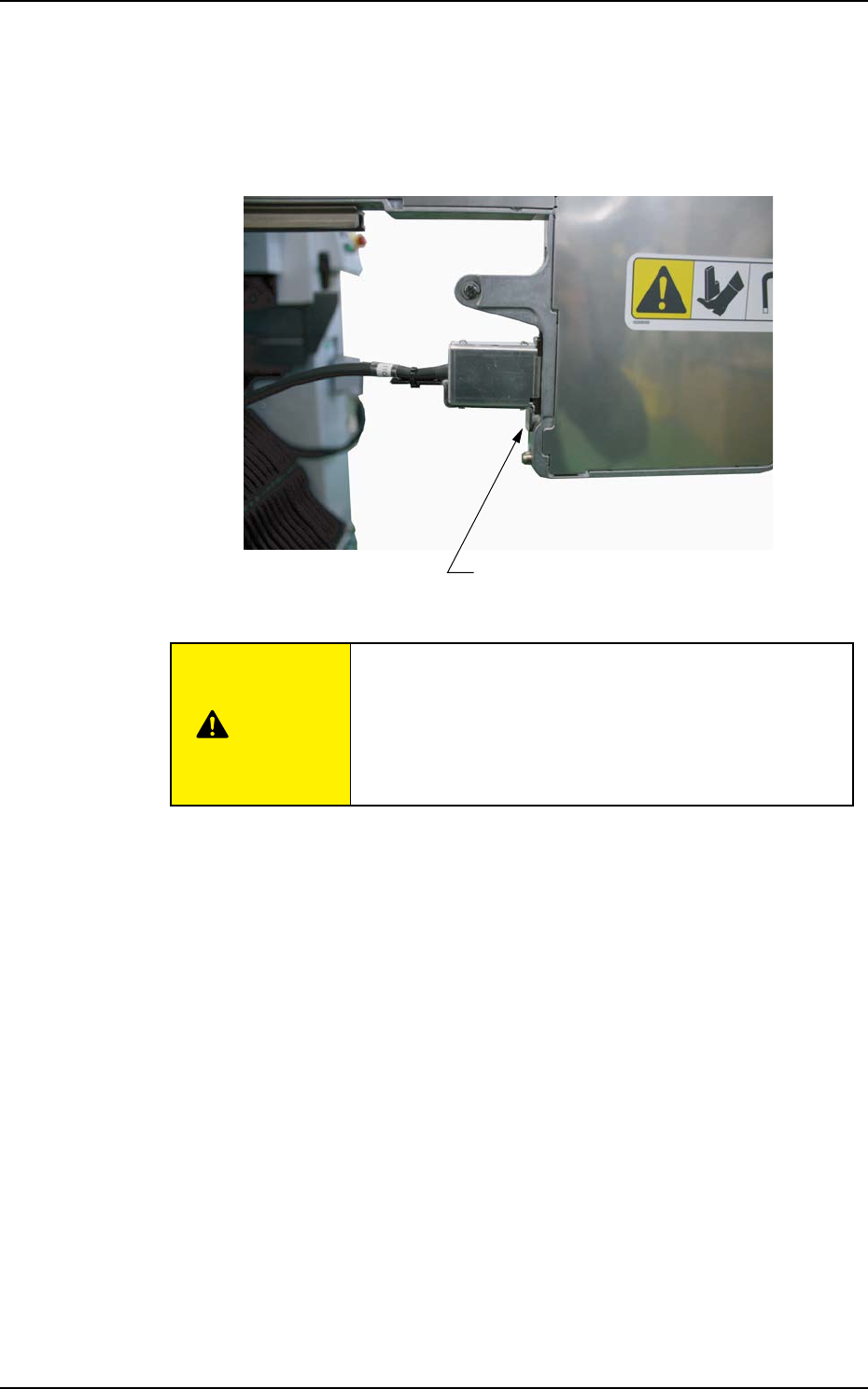

mit dem Hebel nach unten anschließen
F1C17
VORSICHT
Ist das Verbindungskabel an einen Gurt-Feeder ange-
schlossen bevor der Feeder korrekt arretiert ist, kann sich
die Halterungsführung lösen und von der Feeder-Einheit
fallen. Schließen Sie das Kabel an, wenn der Feeder arre-
tiert ist.
