DEUKYX
3-17193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
(6) Schließen Sie den Wagen an den Stecker der Maschine an und klappen Sie
die Anschlussicherung in ihren Platz.
Hinweis
Wenn der Wagen in die Maschine geschoben wird, drücken
Sie ihn gerade hinein, so dass sich die Führung auf der
Maschinenseite innerhalb des Wagenarms bendet.
(7) Drücken Sie auf der Maschine die Schalter Feeder bereit.
Die LED des Feeder bereit Schalters beginnt zu blinken, die Feeder-Basis
hebt sich und zeigt so, dass die Feeder-Basis aktiviert ist.
(8) Drücken Sie auf der Maschine die Schalter Feeder bereit.
Die LED des Schalters Feeder BEREIT schaltet sich EIN und die Feeder-Ba-
sis wird geklemmt.
DEUKYX
3-18193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel
2.2.6 Verwendung der Feeder-Einrichtungsstation
Die Feeder-Einrichtlehre ist ein Tisch, um Feeder temporär zu xieren, wenn
Bauteile neu nachgeladen werden und ein Verspleißen nicht erfolgen soll. Die
Stromversorgung kann voder Hauptmaschine aus über den Anschluss des Gurt-
Feeders und ein Kabel erfolgen. Die Vorrichtung ermöglicht dem Bediener für
jeden Feeder Nachrüst- und Einstellarbeiten durchzuführen.
[1] [3]
[2]
F1C14
[1] Gurt-Feeder-Halteführung
Diese Führung hält den Feeder, wenn ein einzelner Feeder justiert wird.
[2] Gurt-Feeder-Befestigungssockel
Dieser Sockel nimmt den Gurt-Feeder auf.
[3] Gurt-Feeder-Anschlusskabel
Mit diesem Kabel wird der Stromversorgungsanschluss des Feeders mit dem
Versorgungsanschluss verbunden, um den Feeder mit Strom zu versorgen.
DEUKYX
3-19193-1100
2.2 Vorbereitungen für den Bestückungsprogrammwechsel

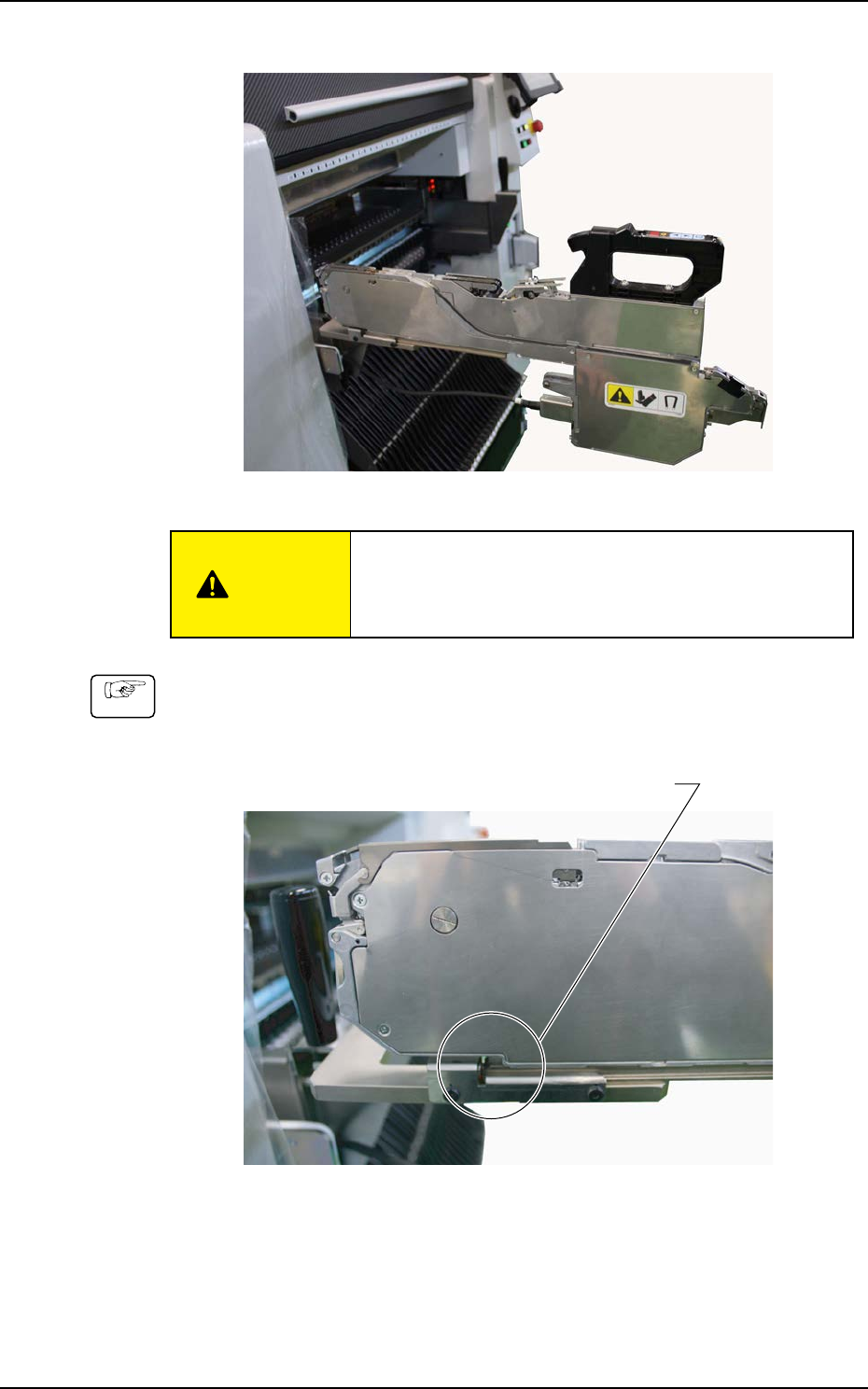

2.2.6.1 Gurt-Feeder anbringen
F1C15
VORSICHT
Wenn Sie sich nach unten beugen, um Arbeiten
auszuführen, können Sie sich Ihren Kopf an dem
Feeder-Tisch stoßen und sich verletzen.
Vorgehensweise
(1) Entnehmen Sie den Feeder, der mit neuen Bauteilen versorgt werden soll,
von der Feeder-Basis des Wagens und befestigen ihn auf die Halteführung.
(Schieben Sie ihn dazu langsam entlang der Führung bis zum Anschlag.)
Bis zum Ende einschieben
F1C16
