DEUKYX 4-16 193-1100 2. Flexibler Hochgeschwindigkeitskopf Bauteilaufnahmegröße (gleichzeitige Aufnahme von 15 Bauteilen) 2. Flexibler Hochgeschwindigkeitskopf Bauteilaufnahmegröße (gleichzeitige Aufnahme von 15 Bauteile…

100%1 / 220
DEUKYX
4-15193-1100
1.2 Teileliste Standardzubehör
1.2 Teileliste Standardzubehör
Nr. Produktname Bauteilnr. Anzahl Hinweise
1 Optikputztuch15 cm x 15 cm KYB-M382G-00 3
2 Glassicherung (6,3 A) KYB-M65BN-00 1 • Ersatz
3 Kabel. (3M) KYB-M381L-00 1
1.2.1 Kopfzubehörliste
• Flexibler Hochgeschwindigkeitskopf
Nr. Produktname Bauteilnr. Anzahl Hinweise
1 Vakuumlter KYB-M704D-00 100
2 Aufnehmerlter KYA-M7702-10 200
• Multifunktionskopf
Nr. Produktname Bauteilnr. Anzahl Hinweise
1 Multifunktionskopflter KYB-M3823-00 10
Hinweis:
Diese Zubehörteile werden für jeden Kopf beigelegt
DEUKYX
4-16193-1100
2. Flexibler Hochgeschwindigkeitskopf Bauteilaufnahmegröße (gleichzeitige Aufnahme von 15 Bauteilen)
2.
Flexibler Hochgeschwindigkeitskopf Bauteilaufnahmegröße
(gleichzeitige Aufnahme von 15 Bauteilen)
B
AA
B
Feeder
Kopfbereich
Feeder
Feeder
Feeder-Vorschubrichtung
Aufnahmedarstellung in 6
Uhr-Position
Aufnahmedarstellung in 3 (9)
Uhr-Position
F1D1
Abmessung A
5,4
5,2
5,0
4,8
4,6
4,5
4,4
4,2
4,0
3,8
3,6
3,4
3,2
3,0
2,8
2,6
2,4
2,2
Abmessung B
0,5
1,3
1,9
2,4
3,0
3,3
3,6
4,2
4,7
5,3
5,9
6,5
7,1
7,6
8,2
8,8
9,4
10,0
Abmessung A
10,0
9,4
8,8
8,2
7,6
7,1
6,5
5,9
5,3
4,7
4,2
3,6
3,3
3,0
2,4
1,9
1,3
0,5
Abmessung B
2,2
2,4
2,6
2,8
3,0
3,2
3,4
3,6
3,8
4,0
4,2
4,4
4,5
4,6
4,8
5,0
5,2
5,4
Hinweis Es werden nur die Bauteile verwendet, die mit
Hochgeschwindigkeitsaufnehmern mit einem Durchmesser von 6 mm
oder weniger gehandhabt werden können.
Bauteilgröße bei Aufnahme in 6
Uhr-Position
Bauteilgröße bei Aufnahme in 3 (9)
Uhr-Position
DEUKYX
4-17193-1100
3. Bedingungen für Bauteilplatzierung
3. Bedingungen für Bauteilplatzierung
(1) Aufnehmerform
Wenn Bauteile in der Nähe von zuvor platzierten Bauteilen oder Hindernisse
bestückt werden, bestehen Einschränkungen für die Form des Aufnehmers.
Siehe „5. Liste der Vakuumaufnehmer“ zu den Formen von Aufnehmern.

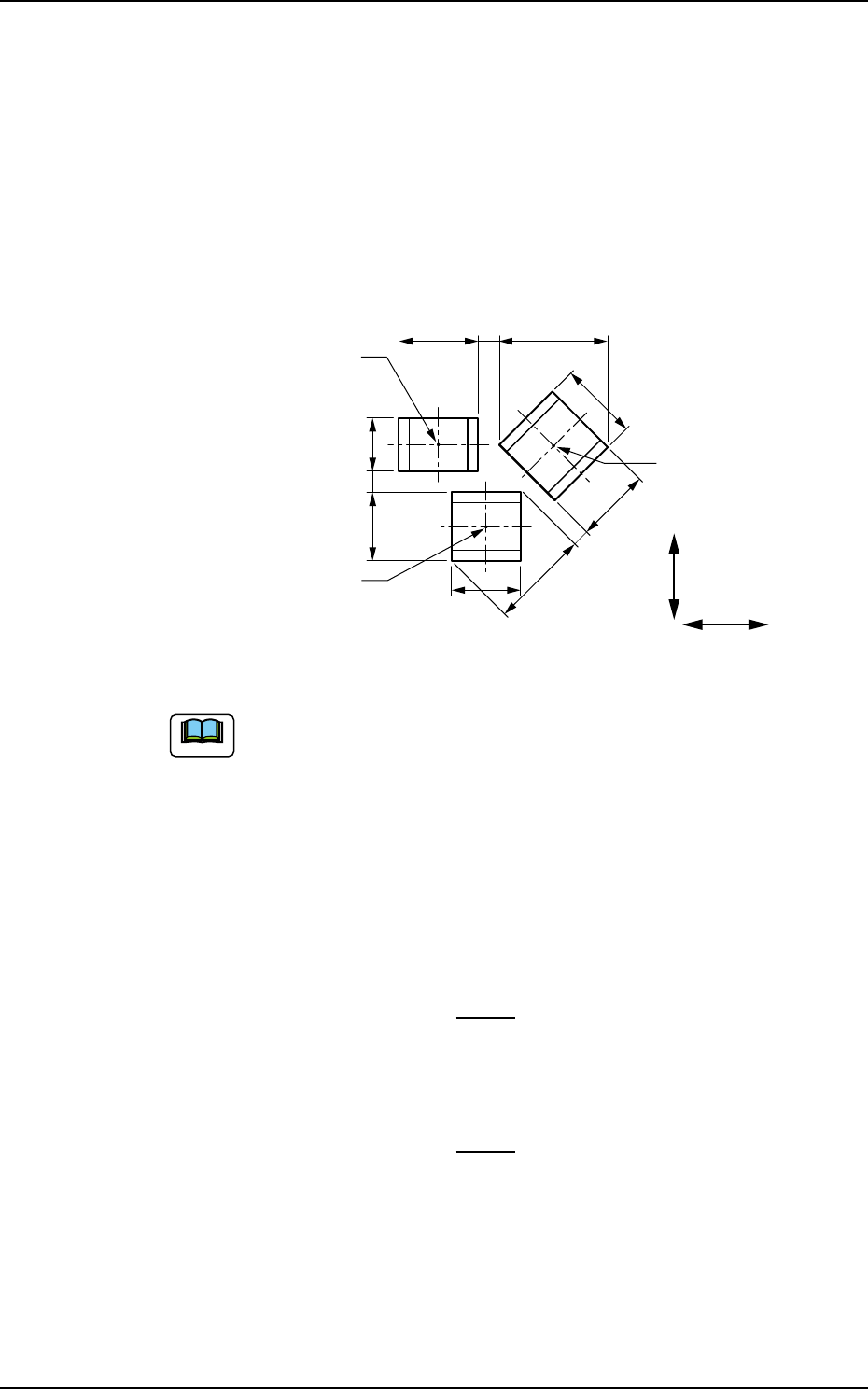

(2) Abstände zwischen Bauteilen
(wenn die Bauteilbestückungsposition berücksichtigt wird)
A a G
B
b
E
F
H
c
C
Y-Richtung
X-Richtung
Bauteilbestückungsposition 3
Bauteilbestückungsposition 2
Bauteilbestückungsposition 1
F1D2
Hinweis
(a) F1E11 zeigt, dass die Aufnehmer nicht über die Gehäuse der
Bauteile herausragen. Bei der Platzierung von Bauteilen kann
eine Abweichung der Platzierung durch Lotpaste, Klebstoff usw.
verursacht werden. Diese Abweichung wird hier nicht berücksichtigt.
(b)
A bis H in der obigen Abbildung zeigen die maximalen Abmessungen
einschließlich der Variationen in den Abmessungen der einzelnen
Bauteile. Der Mindestabstand (a, b und c) jedes Bauteils muss 0,2 mm
betragen.
(c) Die minimale angrenzende Platzierungsdaten für die
Bauteilplatzierungspunkte 1 und 3 sind
X-Richtung Daten =
A + G
2
+ Min. 0,2 mm
(die Daten der Y-Richtung werden nicht berücksichtigt.)
(d) Die minimale angrenzende Platzierungsdaten für die
Bauteilplatzierungspunkte 1 und 2 sind
Y-Richtung Daten =
B + E
2
+ Min. 0,2 mm
(die Daten der X-Richtung werden nicht berücksichtigt.)
(e) In F1E11 nden Sie die minimalen angrenzenden Platzierungsdaten
für die Bauteilplatzierungspunkte 2 und 3.
(f) Wenden Sie sich an YAMAHA-Händler, wenn Sie einen
Mindestabstand zwischen den Bauteilen (0,2 mm oder weniger) in
Betracht ziehen.
