DEUKYX
1-3193-1100
1.2 Hauptausstattungsmerkmale
• Weiche Aufnehmer
Diese Aufnehmer ermöglichen ein weiches Aufsetzen der Bauteile und
verhindern so ein Durchbiegen der Leiterplatte, wodurch kleine Bauteile von
1005 und kleiner genauer platziert werden können.
Hierdurch kann die Produktivität erheblich verbessert werden.
Erkennungseinheit
• Non-Stop-Fly-Chargenerkennung
Bauteile können gemeinsam erkannt werden, ohne dass dafür die Köpfe, die
sich mit hoher Geschwindigkeit bewegen, gestoppt werden müssen. Diese
Funktion wird „Non-Stop-Fly-Chargenerkennung“ genannt.
Bilder können ohne Verzerrung durch die telezentrische Optik aufgenommen
werden, wodurch die Mehrfacherkennung möglich wird. Mit dieser
hochgenauen Mehrfacherkennungsfunktion werden bis zu 15 Bauteile
gleichzeitig mit hoher Geschwindigkeit erkannt.
Wagen-Installationsbereich
• Intelligente motorgetriebene Feeder
Die Verwendung von Motoren für die Gurtzuführung ermöglichte eine
hochpräzise Bauteilzuführung mit hoher Geschwindigkeit, selbst für winzige,
stoßempndliche Bauteile.
Wenn die Maschine mit Feederbank-Austauschwagen ausgestattet ist,
können viele weitere Arten von Bauteilen in die Maschine geladen werden,
und die Einrichtzeiten lassen sich stark reduzieren.
Zusätzlich ermöglicht auch die Bandspleißfunktion eine kontinuierliche
Produktion (Non-Stop-Betrieb der Maschine).
LP-Transporteinheit
• LP-Höhenmessungs-Rückmeldung (Option)
Bevor die Maschine Bauteile auf einer Leiterplatte platziert, wird die Dicke
der Leiterplattenoberäche mit einem Laser gemessen und für die Höhe der
Bauteilplatzierung zurückgemeldet.
Dadurch ist es möglich, die Belastung der Leiterplatte durch die Bauteile
während des Bestückens und eine dadurch hervorgerufene Durchbiegung
deutlich zu reduzieren und Lötbrücken zu vermeiden.
DEUKYX
1-4193-1100
1.2 Hauptausstattungsmerkmale
Aufnehmerstation
• Aufnehmer-Stocker
In dieser Station benden sich die Bauteilaufnehmer.
Ein Bestückungskopf fährt entsprechend des Bestückungsprogramms über
die Aufnehmerstation und nimmt dort einen Aufnehmer auf oder legt ihn
wieder ab.
Durch zusätzliche Aufnehmerstationen (Option) kann das
Bestückungsprogramm ohne externe Einrichtung geändert werden.
Hinweis
In der Standardausführung ist nur auf der Vorderseite eine
Aufnehmerstation installiert.
DEUKYX
1-5193-1100
2. Bezeichnung und Funktion der einzelnen Einheiten
2. Bezeichnung und Funktion der einzelnen Einheiten

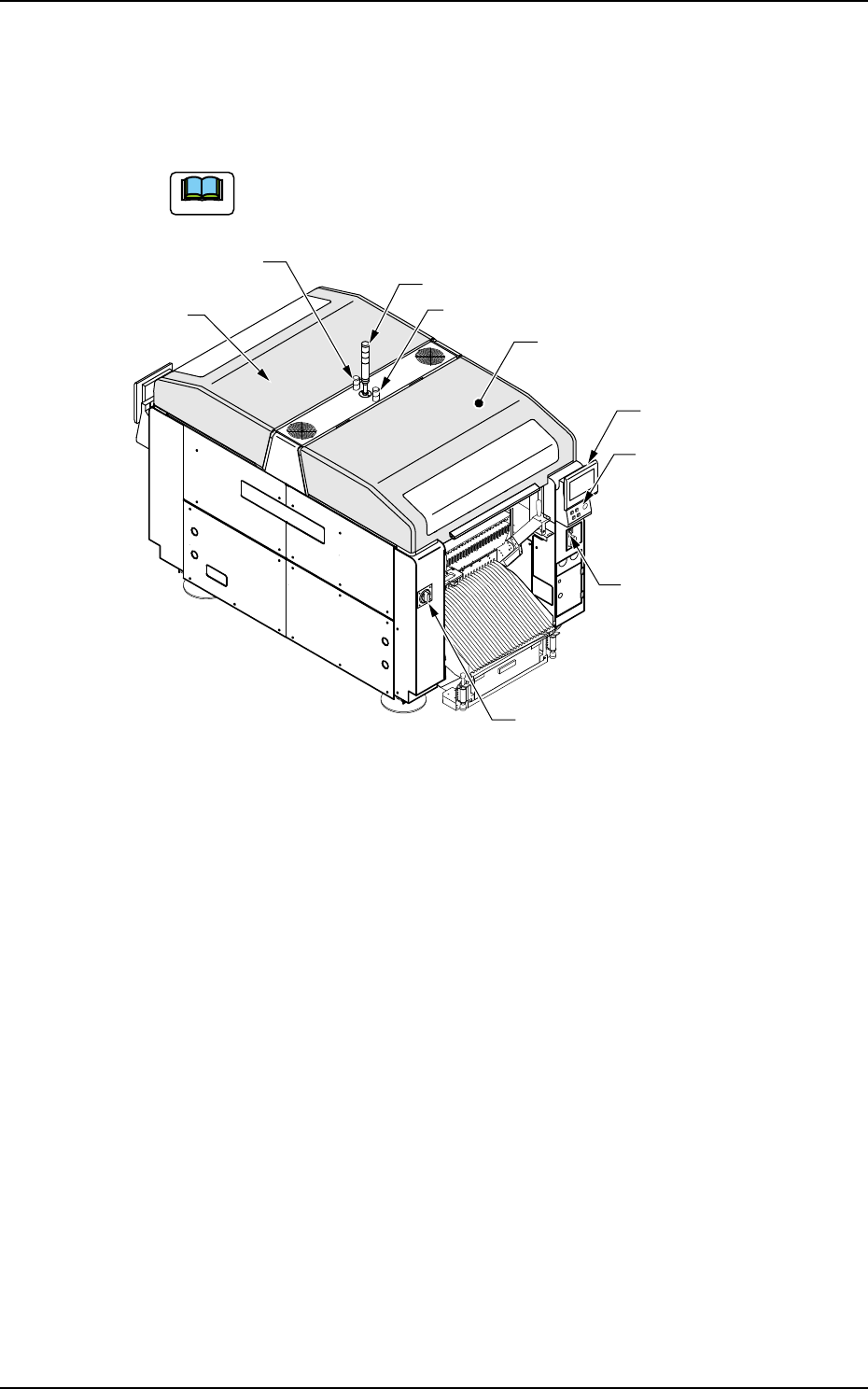

2.1 Aussehen der Maschine
Hinweis
Die Angaben in Klammern verweisen auf die Referenz
Maschinenvorderseite
Feeder bereit Schalter
([F2 READY] Taste)
(2.2.2.1)
Netzschalter (2.3.1)
[EMERGENCY STOP]-Schalter
(2.2.1)
Vorderes Bedienfeld (2.3.4)
Abdeckungen (Tür) (2.2.3)
Zusatzleuchte (2.3.3)
Signalturm (2.3.2)
Abdeckungen (Tür)
(2.2.3)
Zusatzleuchte (2.3.3)
F1A2
